خازن عدسی یا دیسکی

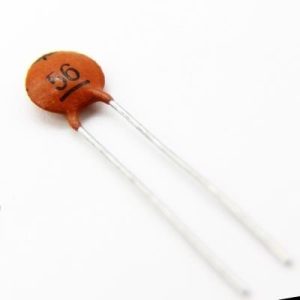

نگاهی به خازن عدسی یا دیسکی (Len Capacitor)

خازن عدسی از مهم‌ترین و همچنین پرکاربرد ترین خازن ها به شمار می آید که از زیرمجموعه های خازن‌های سرامیکی است. خازن های عدسی دارای ابعاد بسیار کوچک و در ظاهر شبیه به دانه عدس می باشند. از این رو به این قبیل خازن ها، خازن های عدسی می گویند. خازن های عدسی از نوع خازن های DIP ( عمیق ) بوده به همین دلیل کوچکترین ابعاد را دارا هستند ( یعنی دارای محدوده پیکو فاراد و نانو فاراد هستند ).

چرا خازن پلی استر:

چنانچه ظرفیت آن بالا رود ابعاد آن نیز بزرگتر می شود. یکی از مواد دی الکتریکی که در خازن های عدسی به کار رفته ، پلی استایرن است، به همین خاطر به آنها خازن پلی استر نیز گفته می شود. این نوع خازن ها بدون پلاریته ( پایانه مثبت و منفی ) هستند یعنی در آنها جهت پلاریته فرقی ندارد بنابراین به خازن های بدون قطب یا غیر قطبی معروف شده اند. خازن های غیر قطبی ( فاقد پلاریته ) در مقایسه با خازن های قطبی ، ظرفیت کمتر مثلا در محدوده نانو فاراد دارند. بر روی خازن های عدسی یا پلی استر اعدادی نوشته شده که می توان با استفاده از آن ظرفیت خازنی را محاسبه کرد.

مقدار ظرفیت این قبیل خازن ها به دو صورت قابل محاسبه می باشد:

• یکای سنجش و مقدار آن به وضوح بر روی بدنه آنها درج شده است. ( 220nf – ۲۲۰ نانو فاراد)
• تنها یک عدد بصورت پیش فرض با واحد پیکو فاراد روی بدنه درج شده است.( ۱۸۰ – ۱۸۰پیکو فاراد )

( در صورت مشخص نبودن این عدد می توان ظرفیت به وسیله خازن سنج یا مولتیمتر خازن سنج و یا LCR محاسبه کرد ) . این نوع خازن ها به دلیل مشخصه های بسیار خوب ، در مدارات بسیار استفاده می شوند. این نوع خازن ها به دلیل ضریب دی الکتریک و مقاومت بالایی که دارند بسیار زیاد در مدارهای الکترونیکی دیده می شوند. همچنین خازن های عدسی حساسیت زیادی به تغیییرات دما ندارند بنابراین در مداراتی نیازمند خازن با ظرفیت خازن ثابت در برابر حرارت ، مورد استفاده قرار می گیرند.

مناسب مدارهایی با فرکانس های بالا:

این نوع خازن ها نیز به درد مدارهایی در فرکانس های بالا می خورند. چون این قبیل خازن ها ، سیگنال های ac ( متناوب ) را به راحتی عبور اما مانع عبور سیگنال های DC ( مستقیم ) می شوند از این رو از آنها بعنوان فیلتر نیز استفاده می شود. با موازی کردن خازن های عدسی به دو سر تغذیه آی سی ها در مدارات دیجیتالی، از نویزهای با فرکانس زیاد جلوگیری می شود.
