فیلتر نویز در مدار و نقش خازن الکترولیت در آن

تقریباً هیچ مدار الکترونیکی‌ای را نمی‌توان یافت که در آن خازن وجود نداشته باشد. خازن‌ها قطعاتی ساده اما بسیار کاربردی هستند و وظایفی مثل ذخیره انرژی، تنظیم سیگنال، ایجاد تاخیر، کوپلاژ و به‌خصوص فیلتر نویز را بر عهده دارند. خازن‌های الکترولیت به دلیل ظرفیت بالا و قیمت مناسب، بیشترین کاربرد را در منابع تغذیه و مدارهایی دارند که نیاز به کاهش نویز و تثبیت ولتاژ دارند.

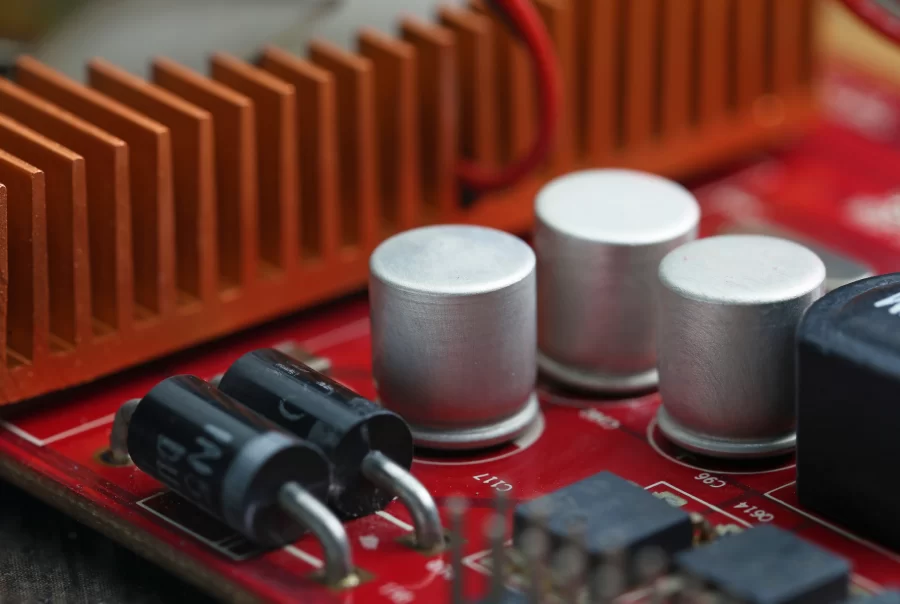

آشنایی با خازن الکترولیت و تفاوت آن با سایر خازن‌ها

خازن‌ها اجزای جدایی‌ ناپذیر مدارهای الکترونیکی هستند و تقریباً در هر دستگاه برقی می‌توان نمونه‌ای از آن‌ها را یافت. وظیفه اصلی خازن ذخیره و آزادسازی انرژی الکتریکی در کوتاه‌مدت است، اما نوع خازن انتخاب‌شده نقش مهمی در عملکرد مدار دارد. در میان انواع مختلف، خازن الکترولیت یکی از پرکاربردترین گزینه‌هاست که به دلیل ظرفیت بالای خود، جایگاه ویژه‌ای در منابع تغذیه و فیلتر نویز پیدا کرده است.

ساختار خازن الکترولیت شامل دو الکترود و یک ماده الکترولیت به‌عنوان دی‌الکتریک است. وجود الکترولیت باعث می‌شود این نوع خازن بتواند ظرفیت‌های بسیار بالاتری نسبت به خازن‌های سرامیکی یا فیلمی ارائه دهد؛ ظرفیتی که معمولاً از چند میکروفاراد تا هزاران میکروفاراد متغیر است. همین ویژگی، خازن‌های الکترولیت را به انتخابی ایده‌آل برای صاف کردن ریپل ولتاژ و حذف نویزهای فرکانس پایین در مدارها تبدیل می‌کند و نقش مهمی در فیلتر نویز ایفا می نماید.

یکی از تفاوت‌های اساسی این خازن‌ها با سایر انواع، قطب‌دار بودن آن‌هاست. در نصب خازن الکترولیت باید قطب مثبت و منفی به‌درستی رعایت شود، در حالی که بسیاری از خازن‌های دیگر مانند سرامیکی و فیلمی غیرقطبی هستند و محدودیتی از این نظر ندارند.

از دیدگاه عملکردی، خازن سرامیکی با وجود ظرفیت پایین، سرعت پاسخ‌گویی بالایی دارد و بیشتر برای حذف نویز فرکانس بالا استفاده می‌شود. خازن‌های فیلمی نیز به دلیل پایداری حرارتی و دقت بالا در تجهیزات حساس و ابزار اندازه‌گیری کاربرد دارند. اما خازن الکترولیت با ظرفیت زیاد و قیمت مناسب، بهترین گزینه برای کاربردهای عمومی، به‌ویژه در منابع تغذیه و مدارهای صنعتی است.

البته باید در نظر داشت که این نوع خازن محدودیت‌هایی هم دارد؛ مانند عمر کوتاه‌تر، حساسیت به دما و ضعف عملکرد در فرکانس‌های بالا. به همین دلیل در طراحی حرفه‌ای معمولاً از ترکیب خازن‌های الکترولیت با سرامیکی استفاده می‌شود تا نویز در همه بازه‌های فرکانسی به‌طور کامل فیلتر گردد.

مفهوم نویز و فیلتر نویز

در مدارهای الکترونیکی، نویز به هرگونه سیگنال ناخواسته یا اختلال گفته می‌شود که می‌تواند کیفیت عملکرد مدار را کاهش دهد یا باعث خطا شود. نویز می‌تواند از منابع داخلی مدار ایجاد شود یا از محیط بیرونی به مدار وارد شود. شناخت دقیق نویز و نحوه مقابله با آن برای طراحی مدارهای پایدار و کارآمد ضروری است که این همان فیلتر نویز است.

انواع نویز و اثرات آن بر مدارهای الکترونیکی

در مدارهای الکترونیکی، نویز‌ها به شکل‌های مختلفی ظاهر می‌شوند و هر نوع اثر خاصی بر عملکرد مدار دارد. شناخت این انواع نویز برای طراحی مدار پایدار و انتخاب صحیح خازن‌ها اهمیت زیادی دارد.

1. نویز فرکانس پایین: نویز فرکانس پایین معمولاً ناشی از ریپل ولتاژ پس از یکسوسازی در منابع تغذیه است و شامل تغییرات آهسته جریان یا ولتاژ می‌شود. این نوع نویز می‌تواند باعث نوسان ولتاژ خروجی، کاهش کارایی قطعات حساس و ایجاد خطای اندازه‌گیری شود. خازن‌های الکترولیت به دلیل ظرفیت بالا، بهترین گزینه برای کاهش این نویز هستند و ولتاژ DC یکنواخت و پایدار تولید می‌کنند.
2.  نویز فرکانس بالا: نویز فرکانس بالا معمولاً از کلیدزنی سریع قطعات نیمه‌هادی، تداخل امواج رادیویی و القای الکترومغناطیسی ایجاد می‌شود. این نوع نویز می‌تواند باعث اختلال در سیگنال‌های دیجیتال، کاهش کیفیت صدا در مدارهای صوتی و حتی ریست یا هنگ شدن میکروکنترلرها شود. برای کاهش آن، معمولاً از خازن‌های سرامیکی کوچک و سریع استفاده می‌شود که به سرعت تغییرات ولتاژ را جذب می‌کنند.
3. نویز حرارتی: تمام مقاومت‌ها و عناصر نیمه‌هادی در اثر حرکت تصادفی الکترون‌ها، نویز حرارتی تولید می‌کنند. اگر چه این نویز کوچک است، اما در مدارهای دقیق اندازه‌گیری، صوتی و مخابراتی می‌تواند باعث کاهش دقت و کیفیت شود.

اهمیت فیلتر نویز در مدارهای الکترونیکی

در هر مدار الکترونیکی، نویز می‌تواند عملکرد تجهیزات را مختل کند، کیفیت سیگنال‌ها را کاهش دهد و حتی عمر قطعات را کاهش دهد. به همین دلیل، فیلتر نویز یکی از مراحل حیاتی در طراحی مدارهای پایدار و کارآمد است.

• تضمین پایداری ولتاژ: یکی از مهم‌ترین اهداف فیلتر نویز، کاهش ریپل ولتاژ و نوسانات ناخواسته است. خازن‌های الکترولیت با ذخیره و تخلیه سریع انرژی، تغییرات لحظه‌ای ولتاژ را جذب می‌کنند و خروجی DC صاف و پایدار ایجاد می‌کنند. این موضوع برای مدارهای دیجیتال، میکروکنترلرها و منابع تغذیه حیاتی است، زیرا نوسانات ولتاژ می‌توانند باعث ریست شدن، هنگ یا آسیب به قطعات شوند.
• حفظ کیفیت سیگنال‌ها: در مدارهای صوتی و ارتباطی، نویز می‌تواند کیفیت سیگنال صوتی و داده‌ها را کاهش دهد. فیلتر آن با استفاده از خازن‌های مناسب، سیگنال‌های مزاحم را حذف می‌کند و باعث افزایش وضوح صدا و دقت داده‌ها می‌شود.
• افزایش طول عمر مدار: نویز مداوم باعث ایجاد حرارت اضافی، استهلاک و آسیب به قطعات حساس می‌شود. با فیلتر کردن نویز، فشار روی اجزای مدار کاهش یافته و طول عمر قطعات افزایش پیدا می‌کند.
• اهمیت در طراحی حرفه‌ای: طراحان مدارهای حرفه‌ای معمولاً از ترکیب خازن‌های الکترولیت و سرامیکی، مسیرهای زمین مناسب و قرارگیری دقیق قطعات برای فیلتر نویز استفاده می‌کنند. این کار باعث می‌شود نویز در همه بازه‌های فرکانسی کنترل شود و مدار عملکردی پایدار، دقیق و قابل اعتماد داشته باشد.

با استفاده از ترکیب خازن‌های الکترولیت و سرامیکی، طراحی مسیر زمین مناسب و انتخاب دقیق قطعات، می‌توان نویزهای فرکانس پایین و بالا را کنترل کرد و عملکرد مدار را بهینه نمود.

عملکرد خازن‌های الکترولیت در فیلتر نویز

خازن‌ها یکی از مهم‌ترین ابزارها برای کاهش نویز در مدارهای الکترونیکی هستند. اساس عملکرد آن‌ها بر توانایی ذخیره و تخلیه سریع انرژی الکتریکی بنا شده است، که باعث می‌شود تغییرات ناخواسته ولتاژ یا سیگنال‌های مزاحم جذب شده و خروجی مدار صاف و پایدار شود. برای ولتاژ DC ثابت، خازن مانند یک مدار باز عمل می‌کند و جریان عبور نمی‌دهد، اما برای سیگنال AC یا تغییرات سریع، مسیر عبور فراهم کرده و نویز را به زمین هدایت می‌کند. به این ترتیب، سیگنال‌های مزاحم روی ولتاژ DC فیلتر شده و خروجی یکنواخت‌تر می‌شود.

انواع خازن در فیلتر نویز نقش‌های متفاوتی دارند: خازن سرامیکی برای حذف نویز فرکانس بالا مناسب است، خازن الکترولیت بهترین گزینه برای نویز فرکانس پایین به دلیل ظرفیت بالا و توانایی ذخیره انرژی، و خازن فیلمی برای مدارهای حساس و ابزار دقیق کاربرد دارد.

خازن‌های الکترولیت بر اساس فرآیند شارژ و دشارژ عمل می‌کنند؛ وقتی ولتاژ ورودی افزایش می‌یابد، انرژی اضافی ذخیره و هنگام افت ولتاژ آزاد می‌شود. این عملکرد باعث کاهش ریپل ولتاژ و نرم‌تر شدن موج خروجی می‌شود و ولتاژ DC یکنواخت تولید می‌کند. برای حذف نویزهای فرکانس بالا کافی نیستند، بنابراین اغلب با خازن‌های سرامیکی ترکیب می‌شوند تا نویز در همه بازه‌های فرکانسی کنترل شود.

عملکرد صحیح خازن‌ها نه تنها نویز را کاهش می‌دهد، بلکه از آسیب قطعات حساس جلوگیری و طول عمر مدار را افزایش می‌دهد. انتخاب ظرفیت مناسب، ولتاژ کاری و محل نصب دقیق، کلید عملکرد بهینه خازن‌ها در فیلتر نویز و تضمین پایداری، دقت و قابلیت اعتماد مدار است.

جمع بندی

خازن‌های الکترولیت یکی از اجزای کلیدی مدارهای الکترونیکی هستند که نقش مهمی در فیلتر نویز و تثبیت ولتاژ دارند. تقریباً هیچ مدار الکترونیکی بدون خازن یافت نمی‌شود و این قطعات ساده، وظایف متنوعی مانند ذخیره انرژی، کوپلاژ سیگنال، ایجاد تاخیر و کاهش نویز را بر عهده دارند. خازن‌های الکترولیت به دلیل ظرفیت بالا و قیمت مناسب، بیشترین کاربرد را در منابع تغذیه و مدارهایی دارند که نیاز به حذف ریپل ولتاژ و نوسانات ناخواسته دارند.

عملکرد خازن‌های الکترولیت بر اساس فرآیند شارژ و دشارژ است؛ هنگام افزایش ولتاژ ورودی انرژی اضافی ذخیره و هنگام افت ولتاژ آزاد می‌شود. این مکانیسم باعث کاهش ریپل ولتاژ و تولید ولتاژ DC صاف و پایدار می‌شود و به‌ویژه در فیلتر نویز فرکانس پایین بسیار مؤثر است. برای نویزهای فرکانس بالا، معمولاً از خازن‌های سرامیکی استفاده می‌شود و ترکیب این دو نوع خازن، نویز را در تمام بازه‌های فرکانسی کنترل می‌کند.

خازن‌ها رفتار متفاوتی نسبت به سیگنال‌های DC و AC دارند؛ برای ولتاژ DC مانند مدار باز عمل می‌کنند، اما برای سیگنال AC مسیر عبور فراهم کرده و نویز را به زمین هدایت می‌کنند. سایر انواع خازن مانند فیلمی، به دلیل پایداری حرارتی و دقت بالا، در مدارهای حساس و ابزار دقیق کاربرد دارند.

عملکرد صحیح خازن‌ها نه تنها کیفیت سیگنال‌ها را حفظ می‌کند، بلکه از آسیب قطعات حساس جلوگیری و طول عمر مدار را افزایش می‌دهد. انتخاب ظرفیت مناسب، ولتاژ کاری و نصب دقیق، کلید عملکرد بهینه در فیلتر نویز و تضمین مدار پایدار، دقیق و قابل اعتماد است. در نهایت، خازن‌های الکترولیت با ترکیب مناسب و قرارگیری صحیح، نقش حیاتی در عملکرد حرفه‌ای مدارهای الکترونیکی دارند.
