خازن الکترولیت پایه پیچی چیست و چه کاربردی دارد؟

خیلی از مهندسان و دانشجویان الکترونیک این سؤال را مطرح می‌کنند که خازن الکترولیت پایه پیچی چیست و چرا در مدارهای صنعتی به‌طور گسترده استفاده می‌شود؟ آیا تا به حال در پروژه‌های الکترونیکی‌تان با نویز، افت ولتاژ یا خرابی‌های ناشی از خازن‌ها مواجه شده‌اید؟ خازن الکترولیت پایه پیچی می‌تواند راه‌حل مناسب برای بسیاری از این مشکلات باشد. در این مطلب به تشریح کامل کاربرد، انتخاب، نصب و نگهداری خازن الکترولیت پایه پیچی می‌پردازیم تا بتوانید سریع‌تر و مطمئن‌تر به نتایج عملی برسید.

خازن الکترولیت پایه پیچی یکی از انواع پرکاربرد خازن‌های الکترولیتی است که در منابع تغذیه صنعتی، تقویت‌کننده‌ها و مدارهای قدرت کاربرد فراوان دارد. در ادامه، با ساختار، مزایا، مقایسه با انواع دیگر، نکات انتخاب، روش‌های نصب و نگهداری و پاسخ به پرسش‌های متداول همراه با توصیه‌های تخصصی آشنا می‌شوید تا ضمن درک علمی، به‌صورت کاربردی آن را در پروژه‌های خود به‌کار ببرید.

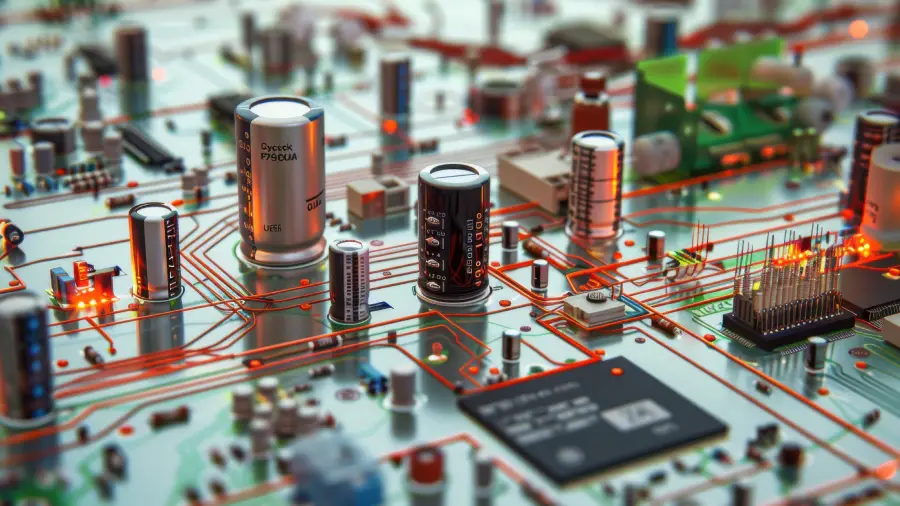

خازن الکترولیت پایه پیچی چیست؟

بسیاری از افراد فعال در حوزه برق و الکترونیک این پرسش را مطرح می‌کنند که خازن الکترولیت پایه پیچی چیست و چرا در صنایع مختلف تا این اندازه اهمیت دارد. این نوع خازن به دلیل طراحی ویژه خود و پایه‌های پیچ‌دار، امکان اتصال بسیار محکم‌تری نسبت به خازن‌های معمولی فراهم می‌کند و در مدارهایی که جریان و ولتاژ بالا دارند، انتخاب اول مهندسان است.

از نظر ساختاری، این خازن‌ها از ورق‌های آلومینیوم و الکترولیت تشکیل شده‌اند و پایه‌های پیچ‌دار آن‌ها باعث می‌شود جریان‌های بالاتری را تحمل کنند. همین ویژگی باعث شده در تجهیزات سنگین صنعتی، منابع تغذیه بزرگ، UPS و اینورترها به کار گرفته شوند. در واقع هر جا نیاز به ذخیره انرژی زیاد و پایداری عملکرد وجود داشته باشد، خازن پایه پیچی گزینه‌ای ایده‌آل است.

برای پاسخ به این پرسش که خازن الکترولیت پایه پیچی چیست و چه مزایایی دارد باید گفت که این خازن‌ها طول عمر بیشتری دارند، مقاومت بالایی در برابر دما و شرایط محیطی نشان می‌دهند و توانایی تحمل ریپل جریان بالا را دارند. البته باید در نظر داشت که ابعاد بزرگ‌تر و قیمت بالاتر از معایب آن‌ها محسوب می‌شود.

کاربردهای این نوع خازن به صنایع مختلف گسترش یافته است. از خطوط انتقال انرژی و سیستم‌های مخابراتی گرفته تا تجهیزات قدرت و کارخانه‌های صنعتی، همه جا از این قطعه استفاده می‌شود. برندهای معتبر جهانی مانند JWCO نیز مدل‌های متنوعی از این خازن را برای نیازهای مختلف تولید کرده‌اند.

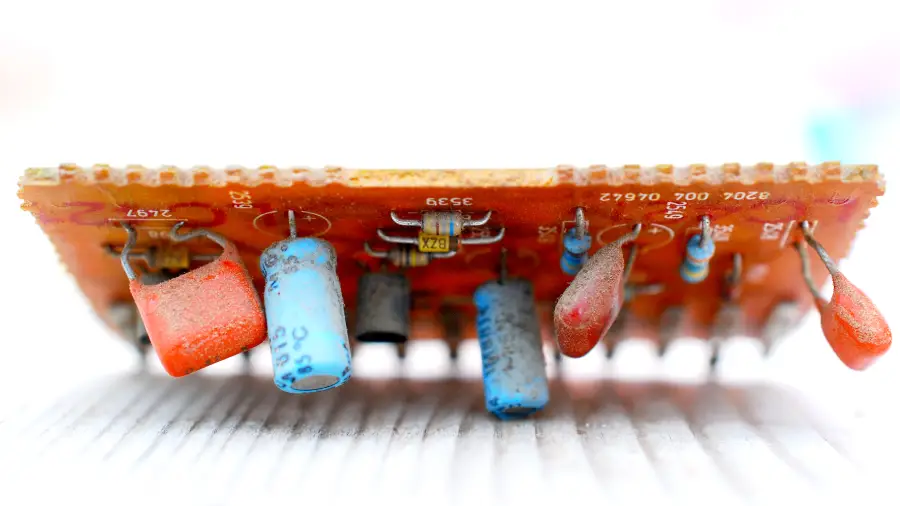

ویژگی‌های فنی خازن الکترولیت پایه پیچی که باید بشناسید

خازن‌ الکترولیت پایه پیچی از مهم‌ترین قطعات مورد استفاده در تجهیزات قدرت و مدارهای صنعتی هستند. این خازن‌ها به دلیل طراحی خاص خود توانایی تحمل جریان‌های بالا را دارند و به‌طور گسترده در منابع تغذیه و سیستم‌های الکترونیکی سنگین مورد استفاده قرار می‌گیرند.

یکی از مشخصه‌های اصلی این خازن‌ها ظرفیت آن‌هاست. به‌طور معمول ظرفیت خازن‌های پایه پیچی از چند میکروفاراد آغاز می‌شود و تا چند هزار میکروفاراد ادامه دارد. برای نمونه، مقادیر رایجی مثل 1000µF تا 1800µF در کاربردهای فیلترینگ ولتاژ بالا بسیار پرکاربرد هستند. این ظرفیت‌ها به خازن امکان می‌دهند انرژی الکتریکی بیشتری ذخیره کرده و در لحظه‌های حساس در مدار آزاد کنند.

ولتاژ کاری خازن‌های پایه پیچی نیز متنوع است. مدل‌های صنعتی معمولاً در بازه 50 تا 450 ولت تولید می‌شوند. البته نمونه‌های ویژه با ولتاژ کاری بالاتر، حتی تا 600 ولت، هم وجود دارند که برای کاربردهای خاص در صنایع قدرت طراحی شده‌اند.

یکی دیگر از ویژگی‌های مهم این خازن‌ها پایه‌های پیچ‌دار آن‌هاست. این پایه‌ها باعث می‌شوند اتصال الکتریکی با مقاومت کم برقرار شود و در عین حال بتوان جریان‌های بزرگ را از مدار عبور داد. وجود مهره و واشر در طراحی این پایه‌ها، امکان فیکس شدن مکانیکی و جلوگیری از شل شدن در طول زمان را فراهم می‌کند.

از نظر عملکرد واقعی، خازن الکترولیت پایه پیچی نقش‌های کلیدی در مدار دارد. از جمله فیلترینگ در منابع تغذیه بزرگ برای کاهش ریپل و تثبیت ولتاژ خروجی، ذخیره‌سازی انرژی کوتاه‌مدت در پاورهای سوئیچینگ، و همچنین کاهش افت ولتاژ هنگام عبور جریان‌های لحظه‌ای بار.

ترکیب همه این ویژگی‌ها باعث شده خازن‌های پایه پیچی به انتخابی مطمئن برای مهندسان در پروژه‌های صنعتی تبدیل شوند.

تفاوت خازن الکترولیت پایه پیچی با سایر انواع خازن

مهم‌ترین تفاوت‌ها بین خازن الکترولیت پایه پیچی و انواع دیگر (مثل SMD، رادیال، آگزالیت و تانتال) در ساختار مکانیکی، نحوه اتصال، ظرفیت‌های قابل ارائه و کاربردهای هدف است.

• اتصالات و مکانیک: پایه پیچی برای اتصال سیم یا باسبار مناسب است، در حالی که خازن‌های SMD برای مونتاژ سطحی طراحی شده‌اند و مناسب تولید انبوه بردهای کوچک‌اند.
• ظرفیت و ولتاژ: خازن‌های پیچی معمولاً در ظرفیت‌ها و ولتاژهای بالاتر تولید می‌شوند. به عنوان مثال، خازن‌های SMD با ظرفیت بالا و ولتاژ بالا محدودیت ابعاد و خنک‌سازی دارند، اما خازن پیچی حجم بزرگ‌تر و خنک‌سازی بهتر را فراهم می‌کند.
• عمر مفید و رفتار دمایی: خازن‌های الکترولیتی بر پایه مایع نسبت به انواع جامد حساس‌تر به دما و رطوبت هستند؛ اما نوع پیچی با بدنه بزرگ و امکان نصب خنک‌کننده بهتر می‌تواند در دماهای کاری سنگین‌تر عملکرد پایدارتر نشان دهد.
• قابلیت سرویس و تعویض: خازن‌های پایه پیچی به‌راحتی قابل بازکردن و تعویض هستند؛ این مزیت در تجهیزات صنعتی که نیاز به نگهداری دارند بسیار مهم است.
• مثال مقایسه‌ای: یک منبع تغذیه صنعتی که نیاز به 1800µF @ 80V دارد: گزینه SMD عملاً غیرعملی است؛ خازن پیچی با پایه‌های قوی و ظرفیت بالا مناسب است.
  در یک برد کنترلی کوچک با فضا محدود و نیاز به مونتاژ اتوماتیک: SMD یا رادیال کوچک مناسب‌ترند.

نکات مهم در انتخاب خازن الکترولیت پایه پیچی چیست؟

خازن‌های الکترولیت پایه پیچی به دلیل ظرفیت بالا و طراحی مقاوم، در منابع تغذیه و مدارهای صنعتی کاربرد زیادی دارند. انتخاب درست آن‌ها نیازمند توجه به چند نکته کلیدی است.

اولین معیار، ظرفیت خازن است که با µF بیان می‌شود. ظرفیت تعیین می‌کند خازن چه مقدار انرژی ذخیره کند و چه اندازه ریپل ولتاژ را کاهش دهد. در منابع تغذیه، ظرفیت مورد نیاز با محاسبات مشخص می‌شود، اما توصیه می‌شود همیشه ظرفیتی حدود ۲۰ تا ۳۰ درصد بیشتر انتخاب شود تا اثر دما و فرسایش جبران گردد. همچنین توجه به مقدار ESR ضروری است؛ هرچه ESR پایین‌تر باشد، افت ولتاژ کمتر و عمر خازن بیشتر خواهد بود.

عامل دوم، ولتاژ کاری است. ولتاژ نامی خازن باید حداقل ۲۰ تا ۳۰ درصد بالاتر از ولتاژ واقعی مدار باشد. مثلاً در مدار ۴۸ ولت، خازن ۶۳ یا ۸۰ ولت انتخاب مناسبی است. انتخاب ولتاژ پایین‌تر ریسک خرابی و انتخاب ولتاژ بسیار بالا باعث افزایش ابعاد و هزینه خواهد شد، پس تعادل مهم است.

ابعاد و فرم فیزیکی نیز اهمیت دارد. خازن‌های پایه پیچی نسبت به مدل‌های رادیال بزرگ‌ترند و نیاز به فضای نصب مناسب دارند. معمولاً در تابلوهای برق روی براکت یا صفحات فلزی نصب می‌شوند تا تهویه بهتر انجام شود و لرزش کاهش یابد.

نکته آخر، نوع الکترولیت است. خازن‌های مایع اقتصادی‌تر و متداول‌ترند، اما به دما حساسیت بیشتری دارند. خازن‌های جامد یا پلیمری گران‌ترند ولی ESR پایین‌تر و طول عمر بالاتری دارند و برای محیط‌های صنعتی گزینه‌ای مطمئن‌تر محسوب می‌شوند. بررسی مشخصات سازنده مانند عمر کاری در دمای بالا و محدوده دمایی، کمک می‌کند انتخابی دقیق‌تر داشته باشید.

خازن الکترولیت پایه پیچی چه کاربردهایی دارد؟

در پاسخ به پرسش کاربرد خازن الکترولیت پایه پیچی چیست می‌توان گفت این خازن‌ها به دلیل ویژگی‌های فنی خود، از پرکاربردترین انواع خازن‌ها در صنایع مختلف محسوب می‌شوند. این قطعات به دلیل ظرفیت بالا، پایه‌های پیچ‌دار مقاوم و قابلیت تحمل جریان‌های سنگین، در مدارهای صنعتی و تجهیزات قدرت نقش بسیار مهمی ایفا می‌کنند. اما دقیقاً خازن الکترولیت پایه پیچی چه کاربردهایی دارد و چرا انتخاب اول در بسیاری از پروژه‌هاست؟

یکی از اصلی‌ترین کاربردهای این خازن‌ها در منابع تغذیه بزرگ است. در این مدارها، خازن پایه پیچی به‌عنوان یک فیلتر عمل می‌کند و ریپل ولتاژ خروجی را کاهش می‌دهد. این ویژگی باعث می‌شود جریان خروجی منظم‌تر شده و تجهیزات متصل به منبع تغذیه عملکردی پایدار داشته باشند.

از دیگر کاربردهای مهم می‌توان به ذخیره‌سازی انرژی کوتاه‌مدت اشاره کرد. در پاورهای سوئیچینگ و اینورترها، این خازن‌ها انرژی الکتریکی را در مدت‌زمان کوتاه ذخیره کرده و در لحظه‌های نیاز دوباره آزاد می‌کنند. این عملکرد کمک می‌کند تا سیستم در برابر نوسانات بار مقاوم باشد.

کاهش افت ولتاژ هنگام جریان‌های لحظه‌ای نیز یکی از مزایای کلیدی خازن‌های پایه پیچی است. در زمان‌هایی که بار ناگهانی به مدار وارد می‌شود، این خازن‌ها انرژی ذخیره‌شده خود را آزاد کرده و از افت ولتاژ جلوگیری می‌کنند. به همین دلیل در تجهیزاتی مانند UPS، سیستم‌های مخابراتی و تجهیزات صنعتی سنگین استفاده گسترده‌ای دارند.

به‌طور خلاصه، وقتی صحبت از کاربرد خازن الکترولیت پایه پیچی می‌شود، باید آن را قلب تپنده‌ی بسیاری از مدارهای قدرت و تجهیزات صنعتی دانست. از تثبیت ولتاژ گرفته تا ذخیره‌سازی انرژی و تحمل جریان‌های بالا، همه نشان می‌دهد که این قطعه نقشی حیاتی در پایداری و کارایی سیستم‌ها ایفا می‌کند.

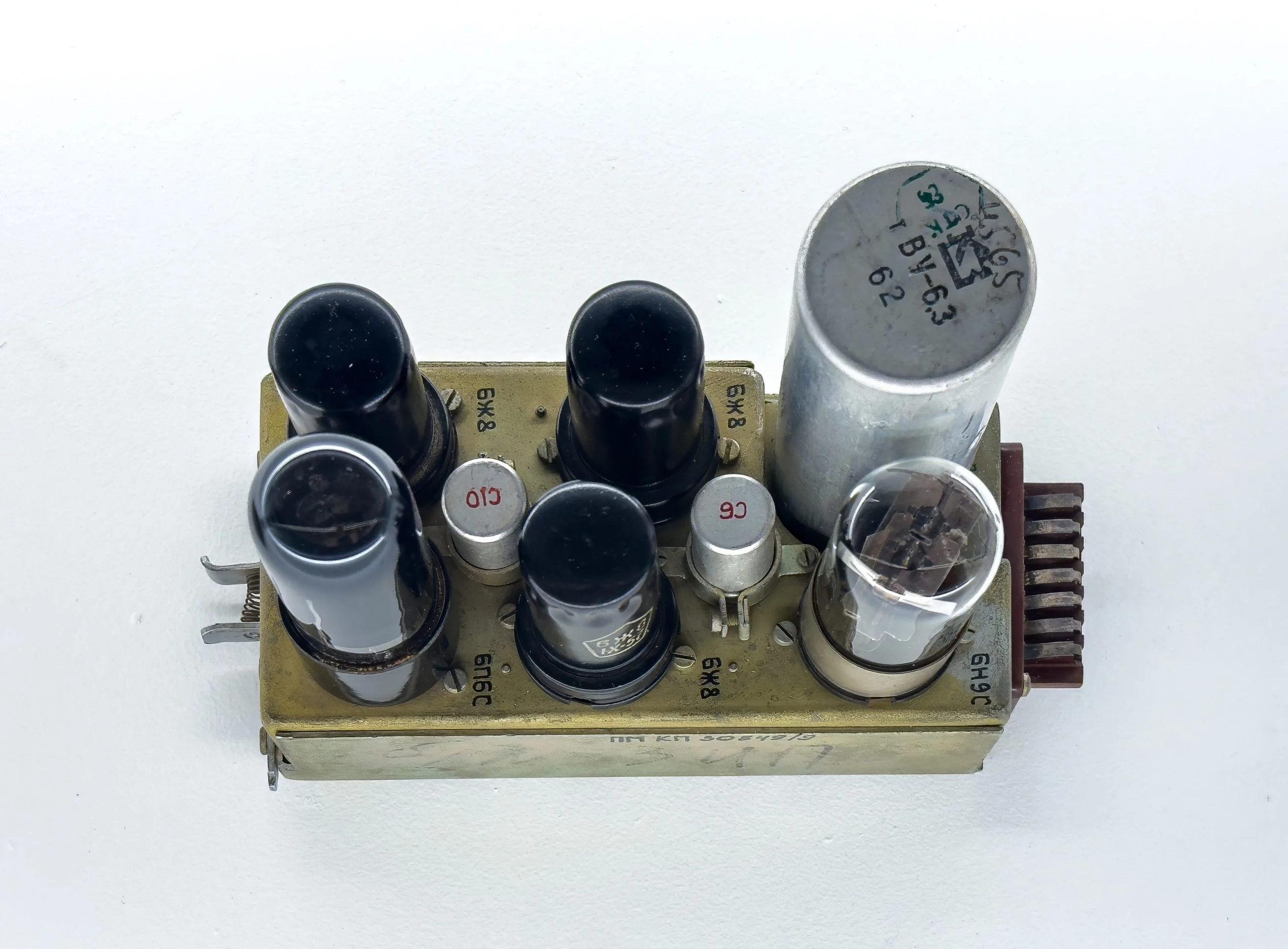

کاربردهای صنعتی خازن الکترولیت پایه پیچی چیست؟

این خازن‌ها نقش محوری در بسیاری از کاربردهای صنعتی دارند؛ به‌خصوص زمانی که نیاز به ذخیره انرژی موقت، کاهش ریپل و تامین جریان‌های اوج وجود دارد. در ادامه دو کاربرد شاخص تشریح شده‌اند.

1. استفاده در منابع تغذیه: در منابع تغذیه سوئیچینگ و خطی صنعتی، خازن‌های الکترولیت پایه پیچی معمولاً به‌عنوان فیلتر پس از پل دیود و در بخش DC-link دستگاه‌های اینورتر استفاده می‌شوند. عملکرد صحیح این خازن‌ها باعث کاهش ریپل، افزایش پایداری ولتاژ و کاهش استرس بر سایر قطعات می‌شود. انتخاب ظرفیت و ESR مناسب مستقیماً بر توان خروجی و عمر تجهیزات تاثیر می‌گذارد. در کاربردهایی مانند UPS و وری‌استابلایزرها، وجود چند خازن در موازی با ESR متفاوت می‌تواند پاسخ فرکانسی گسترده‌تری فراهم کند و هارمونیک‌های مختلف را بهتر فیلتر کند.
2. کاربرد در مدارهای تقویت‌کننده: در تقویت‌کننده‌های صوتی و مدارهای قدرت، خازن‌های پایه پیچی برای ذخیره انرژی لحظه‌ای و تامین جریان اوج اسپیکرها استفاده می‌شوند. کیفیت و ESR پایین این خازن‌ها باعث بهبود پاسخ فرکانسی در بازه پایین می‌شود و اعوجاج مرتبط با افت ولتاژ منبع تغذیه را کاهش می‌دهد. در سیستم‌های بزرگ صوتی و تقویت‌کننده‌های صنعتی، استفاده از مجموعه‌ای از خازن‌ها با ظرفیت و ESR ترکیبی باعث بهینه شدن عملکرد در بارهای متغیر می‌گردد.

جمع‌بندی

خازن الکترولیت پایه پیچی یک مؤلفه حیاتی در طراحی‌های صنعتی و مدارهای با نیاز به ظرفیت و جریان بالا است. در انتخاب آن باید به ظرفیت، ولتاژ اسمی، ESR، نوع الکترولیت و شرایط نصب توجه کنید. نصب و نگهداری صحیح، بررسی دوره‌ای و انتخاب مناسب براساس کاربرد (فیلترینگ، DC-link، تامین جریان اوج) باعث افزایش عمر و کارایی می‌شود. برای پرسش‌های عملی در مورد انتخاب مدل مناسب برای پروژه‌تان اطلاعات ولتاژ کاری، جریان بار و فضای نصب را آماده کنید تا توصیه دقیق‌تری دریافت کنید. در نهایت، حالا می‌دانید که خازن الکترولیت پایه پیچی چیست و چرا یکی از پرمصرف‌ترین قطعات الکترونیکی در صنایع مختلف به شمار می‌رود.
