فرایند طراحی ASIC از RTL تا GDSII

فرایند طراحی ASIC
زمان مطالعه: 5 دقیقه

فرایند طراحی ASIC یک مسیر مهندسی چندمرحله‌ای برای تبدیل نیازهای فنی یک تراشه به طرحی آماده تولید است. در این مسیر، مهندسان ابتدا عملکرد و معماری تراشه را مشخص می‌کنند و سپس ساختار منطقی آن را توسعه می‌دهند. طراحی آی‌سی سفارشی به هماهنگی دقیق میان بخش‌های مختلف مهندسی نیاز دارد. هر تصمیم در مراحل ابتدایی می‌تواند روی سرعت، مصرف انرژی، مساحت و هزینه نهایی تراشه اثر بگذارد.

تفاوت طراحی ASIC با مدارهای قابل‌برنامه‌ریزی به ساختار ثابت تراشه پس از تولید مربوط می‌شود. مهندسان نمی‌توانند عملکرد داخلی یک ASIC تولیدشده را مانند یک مدار قابل‌برنامه‌ریزی تغییر دهند. به همین دلیل، تیم طراحی باید خطاهای منطقی، زمانی و فیزیکی را پیش از ارسال طرح به کارخانه شناسایی و اصلاح کند.

این مسیر از تعریف مشخصات فنی و معماری آغاز می‌شود و سپس به طراحی منطقی، بررسی عملکرد، سنتز و طراحی فیزیکی می‌رسد. مهندسان در ادامه، جانمایی اجزا، مسیرهای ارتباطی، زمان‌بندی و محدودیت‌های ساخت را بررسی می‌کنند. در پایان، تیم طراحی فایل GDSII را تولید می‌کند. این فایل اطلاعات هندسی موردنیاز برای ساخت تراشه را در اختیار مرحله تولید قرار می‌دهد.

شناخت این مراحل کمک می‌کند ارتباط میان طراحی منطقی و ساختار فیزیکی تراشه را بهتر درک کنیم. در ادامه، مسیر طراحی ASIC را از تعریف مشخصات تا تولید فایل نهایی بررسی می‌کنیم.

فرایند طراحی ASIC چگونه آغاز می‌شود؟

طراحی ASIC پیش از نوشتن کد RTL آغاز می‌شود. در نخستین گام، تیم مهندسی باید نیازهای تراشه و هدف نهایی پروژه را به‌طور دقیق مشخص کند. این مرحله، پایه تمام تصمیم‌های بعدی را شکل می‌دهد و مسیر توسعه تراشه را تعیین می‌کند.

مهندسان ابتدا عملکرد مورد انتظار تراشه را تعریف می‌کنند. آن‌ها مشخص می‌کنند تراشه چه وظایفی انجام می‌دهد، چه ورودی‌ها و خروجی‌هایی دارد و با چه اجزایی ارتباط برقرار می‌کند. سرعت پردازش، فرکانس کاری، میزان مصرف انرژی، ظرفیت حافظه و محدودیت‌های ابعادی نیز در همین مرحله بررسی می‌شوند. این مجموعه نیازمندی‌ها، مشخصات فنی پروژه را تشکیل می‌دهد.

یکی دیگر از تصمیم‌های مهم، تعیین اهداف مربوط به عملکرد، توان مصرفی و مساحت تراشه است. این سه عامل تأثیر مستقیمی بر معماری و انتخاب اجزای داخلی دارند. برای مثال، افزایش سرعت ممکن است مصرف انرژی را بیشتر کند و طراحی فشرده می‌تواند محدودیت‌هایی برای مسیرهای ارتباطی ایجاد کند. بنابراین تیم مهندسی باید میان این عوامل تعادل ایجاد کند.

پس از تعیین نیازمندی‌ها، مهندسان معماری تراشه را طراحی می‌کنند. آن‌ها عملکرد کلی سیستم را به بخش‌های کوچک‌تر تقسیم می‌کنند و وظیفه هر بخش را مشخص می‌کنند. واحد پردازش، کنترلر، حافظه، رابط‌های ارتباطی و مدارهای اختصاصی می‌توانند بخشی از این ساختار باشند. ارتباط میان این بخش‌ها نیز در معماری مشخص می‌شود.

تیم طراحی در همین مرحله فناوری ساخت تراشه را نیز در نظر می‌گیرد. این انتخاب بر سرعت، مصرف انرژی، اندازه و هزینه تولید اثر می‌گذارد. همچنین مهندسان اجزای آماده موردنیاز، مانند هسته‌های پردازشی یا حافظه‌ها، را شناسایی و سازگاری آن‌ها را بررسی می‌کنند.

در پایان، تیم باید معماری را پیش از ورود به طراحی RTL تثبیت کند. اصلاح معماری در این مرحله ساده‌تر و کم‌هزینه‌تر است. پس از تأیید معماری، مهندسان مشخصات هر بخش را برای تبدیل به کد RTL آماده می‌کنند. این تصمیم‌ها پایه طراحی منطقی و بررسی‌های بعدی پروژه هستند.

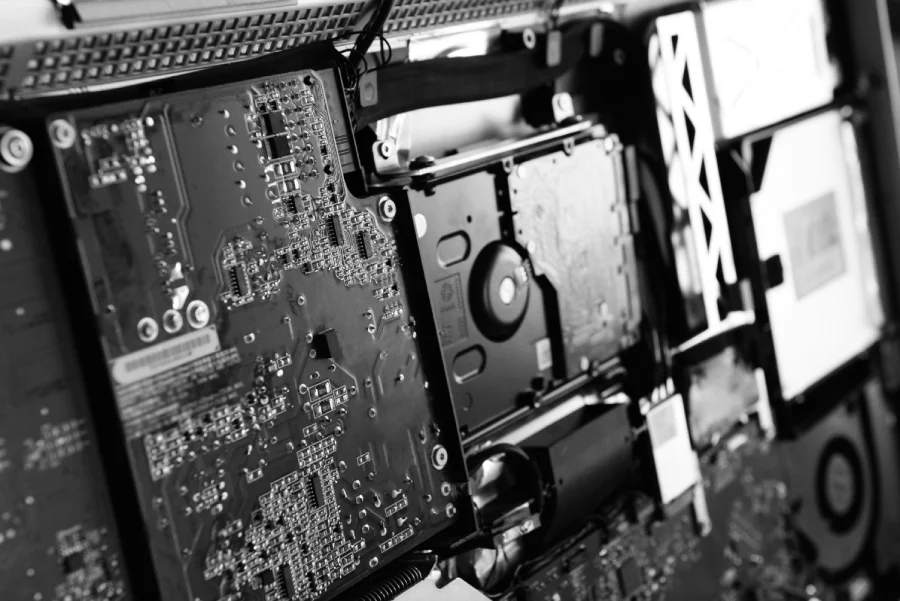

فرایند طراحی ASIC چگونه آغاز می‌شود؟

طراحی RTL و Verification؛ تبدیل معماری به منطق قابل اجرا

در مرحله طراحی سطح انتقال ثبات، مهندسان معماری تراشه را به توصیفی منطقی و قابل سنتز تبدیل می‌کنند. این مرحله در فرایند طراحی ASIC قرار دارد و میان معماری و ساختار منطقی مدار قرار می‌گیرد. طراحان در این مرحله نحوه پردازش، ذخیره و انتقال داده‌ها را در مدار دیجیتال مشخص می‌کنند و رفتار ثبات‌ها، منطق ترکیبی، مسیرهای داده و سیگنال‌های کنترلی را تعریف می‌کنند.

توصیف سخت‌افزاری باید دقیق و اجراپذیر داشته باشد تا ابزارهای طراحی بتوانند آن را به مدار منطقی تبدیل کنند. هنوز مکان فیزیکی اجزای مدار مشخص نیست و تمرکز روی عملکرد صحیح و ارتباط میان بخش‌ها قرار دارد. کیفیت این توصیف می‌تواند بر توان مصرفی، سرعت، مساحت و پیچیدگی مراحل بعدی تأثیر بگذارد.

پس از تکمیل طراحی، مرحله راستی‌آزمایی آغاز می‌شود. مهندسان با ایجاد محیط آزمون، رفتار مدار را در برابر ورودی‌ها و شرایط بررسی می‌کنند. اجرای شبیه‌سازی به تیم طراحی کمک می‌کند خطاهای منطقی، رفتارهای غیرمنتظره و مشکلات مربوط به توالی عملیات را شناسایی کند. با این حال، چند آزمون نمی‌تواند تمام حالت‌های مدار را پوشش دهد.

برای افزایش پوشش راستی‌آزمایی، روش‌های مکمل نیز به کار می‌روند. بررسی قواعد نوشتاری و ساختاری می‌تواند خطاهای موجود در توصیف سخت‌افزاری را آشکار کند. بررسی عبور سیگنال میان دامنه‌های مختلف کلاک نیز به شناسایی مشکلات ناشی از ناهماهنگی زمانی کمک می‌کند. روش‌های صوری هم ویژگی‌های منطقی را با بررسی حالت‌های ممکن ارزیابی می‌کنند.

پس از شناسایی هر خطا، مهندسان بخش مربوط را اصلاح می‌کنند و آزمون‌ها را دوباره انجام می‌دهند. این چرخه اصلاح تا زمانی ادامه پیدا می‌کند که طراحی معیارهای تعیین‌شده را برآورده کند. خروجی این مرحله، یک توصیف سخت‌افزاری بررسی‌شده و پایدار است که می‌تواند وارد مرحله سنتز شود. هرچه طراحی اولیه دقیق‌تر و پوشش راستی‌آزمایی کامل‌تر باشد، احتمال انتقال خطا به مراحل بعدی فرایند طراحی ASIC کاهش می‌یابد و ساخت تراشه با ریسک کمتری ادامه می‌یابد.

سنتز منطقی و طراحی فیزیکی؛ از نت‌لیست تا چیدمان تراشه

پس از تأیید طراحی RTL، فرایند طراحی ASIC وارد مرحله سنتز منطقی و سپس طراحی فیزیکی می‌شود. در سنتز، ابزارهای تخصصی توصیف RTL را با توجه به محدودیت‌های عملکردی به یک ساختار منطقی قابل پیاده‌سازی تبدیل می‌کنند. خروجی این مرحله Netlist سطح گیت است. سپس تیم طراحی این ساختار را به چیدمان فیزیکی تراشه تبدیل می‌کند.

مراحل کلیدی سنتز منطقی و طراحی فیزیکی در ASIC:

سنتز منطقی: ابزار سنتز، RTL را به سلول‌های استاندارد و اجزای منطقی تبدیل می‌کند. مهندسان محدودیت‌های زمانی، عملکردی و توان را تعریف می‌کنند و ابزار ساختار مدار را بر اساس این محدودیت‌ها بهینه می‌کند. در پایان، تیم طراحی زمان‌بندی، مساحت و توان مصرفی را بررسی می‌کند.

طرح‌ریزی تراشه: مهندسان جایگاه بلوک‌های اصلی، حافظه‌ها، ورودی‌ها و خروجی‌ها را تعیین می‌کنند. این مرحله ساختار کلی تراشه را شکل می‌دهد و فضای مناسب برای قرارگیری بخش‌های مختلف را مشخص می‌کند.

طراحی شبکه توان: شبکه‌های تغذیه در سراسر تراشه ایجاد می‌شوند تا توان موردنیاز سلول‌ها و بلوک‌ها را تأمین کنند. مهندسان این شبکه را برای توزیع پایدار توان و کاهش افت ولتاژ طراحی می‌کنند.

جانمایی سلول‌ها: سلول‌های استاندارد در نواحی مشخص قرار می‌گیرند. ابزار جانمایی تلاش می‌کند فاصله اجزا و طول مسیرهای ارتباطی را کاهش دهد تا زمان‌بندی و مساحت طراحی بهبود پیدا کند.

توزیع کلاک: شبکه کلاک میان ثبات‌ها و بخش‌های مختلف تراشه ایجاد می‌شود. مهندسان اختلاف زمان رسیدن سیگنال کلاک یا Clock Skew را کنترل می‌کنند تا مدار عملکرد هماهنگی داشته باشد.

مسیریابی: مسیرهای فلزی میان اجزای مدار ایجاد می‌شوند. این مسیرها باید عرض، فاصله و سایر قوانین طراحی فناوری ساخت را رعایت کنند تا تراشه قابلیت تولید داشته باشد.

بهینه‌سازی فیزیکی: تیم طراحی با اصلاح جانمایی، مسیرهای ارتباطی و ساختار کلاک، عملکرد نهایی تراشه را بهبود می‌دهد. این مرحله به طراحی کمک می‌کند تا اهداف تعیین‌شده برای توان، عملکرد و مساحت را بهتر برآورده کند.

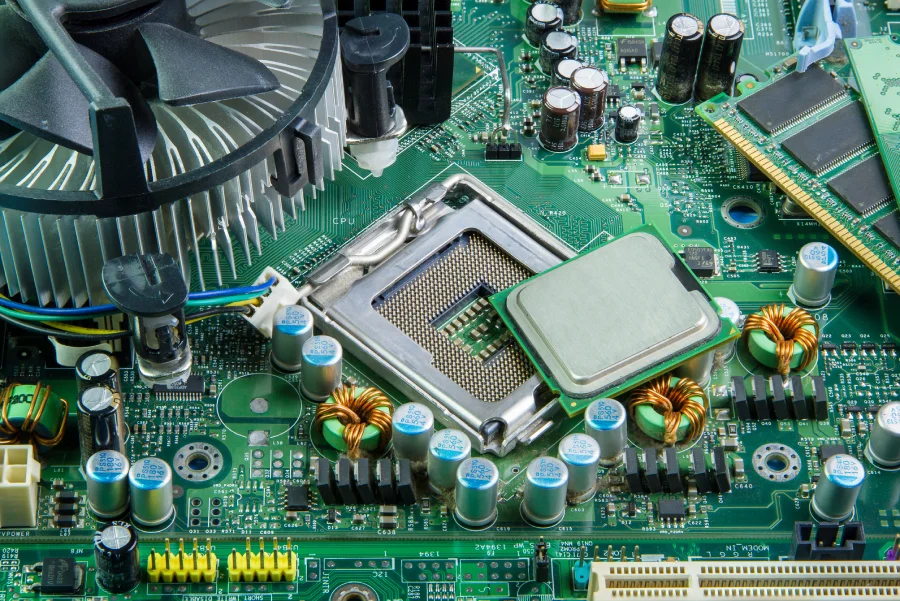

سنتز منطقی

جمع‌بندی

فرایند طراحی ASIC از تعریف نیازهای فنی و معماری تراشه شروع می‌شود و تا طراحی منطقی، راستی‌آزمایی، سنتز و طراحی فیزیکی ادامه پیدا می‌کند. هر مرحله بخشی از مسیر تبدیل ایده اولیه به یک تراشه قابل تولید را تکمیل می‌کند. مهندسان در این فرایند باید عملکرد، مصرف انرژی، مساحت، زمان‌بندی و محدودیت‌های فناوری ساخت را هم‌زمان در نظر بگیرند.

دقت در مراحل ابتدایی اهمیت زیادی دارد، زیرا اصلاح خطا پس از ورود به مراحل فیزیکی هزینه و زمان بیشتری ایجاد می‌کند. راستی‌آزمایی دقیق، کنترل زمان‌بندی و بررسی نهایی طراحی نیز احتمال بروز خطا در تراشه تولیدشده را کاهش می‌دهد. در نهایت، تیم طراحی پس از تکمیل بررسی‌ها، فایل‌های موردنیاز برای تولید تراشه را آماده می‌کند و طرح را به مرحله ساخت می‌رساند.

فرایند طراحی ASIC از RTL تا GDSII مراحل مختلفی دارد و هر مرحله به دقت و تخصص فنی نیاز دارد. آشنایی با این مراحل، درک بهتری از روند طراحی و تولید تراشه‌های سفارشی ایجاد می‌کند. برای تأمین و تهیه قطعات موردنیاز پروژه‌های الکترونیکی نیز می‌توانید از خدمات سفارش قطعات الکترونیکی کایتو استفاده کنید.

سؤالات متداول

در ادامه، به برخی از پرسش‌های رایج درباره «فرایند طراحی ASIC از RTL تا GDSII» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.

فرایند طراحی ASIC شامل چه مراحلی است؟

این فرایند معمولاً با تعریف مشخصات و معماری آغاز می‌شود و سپس به طراحی RTL، راستی‌آزمایی، سنتز منطقی، طراحی فیزیکی و تولید فایل GDSII می‌رسد.

طراحی RTL چه نقشی در طراحی ASIC دارد؟

این طراحی معماری تراشه را به یک توصیف منطقی و قابل سنتز تبدیل می‌کند و رفتار ثبات‌ها، مسیرهای داده و منطق کنترلی را مشخص می‌سازد.

طراحی فیزیکی ASIC شامل چه بخش‌هایی است؟

این مرحله شامل طرح‌ریزی تراشه، طراحی شبکه توان، جانمایی سلول‌ها، توزیع کلاک، مسیریابی و بهینه‌سازی فیزیکی است.

فرایند طراحی ASIC از چه مرحله‌ای شروع می‌شود؟

فرایند طراحی ASIC با تعریف نیازمندی‌های فنی و معماری تراشه شروع می‌شود. در این مرحله عملکرد، سرعت، توان مصرفی، مساحت و سایر محدودیت‌های پروژه مشخص می‌شوند.
