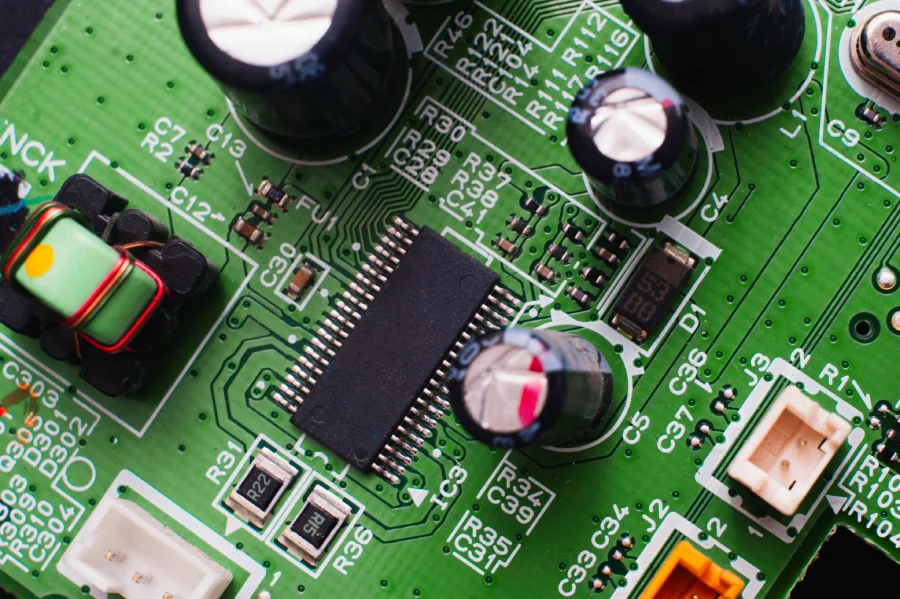

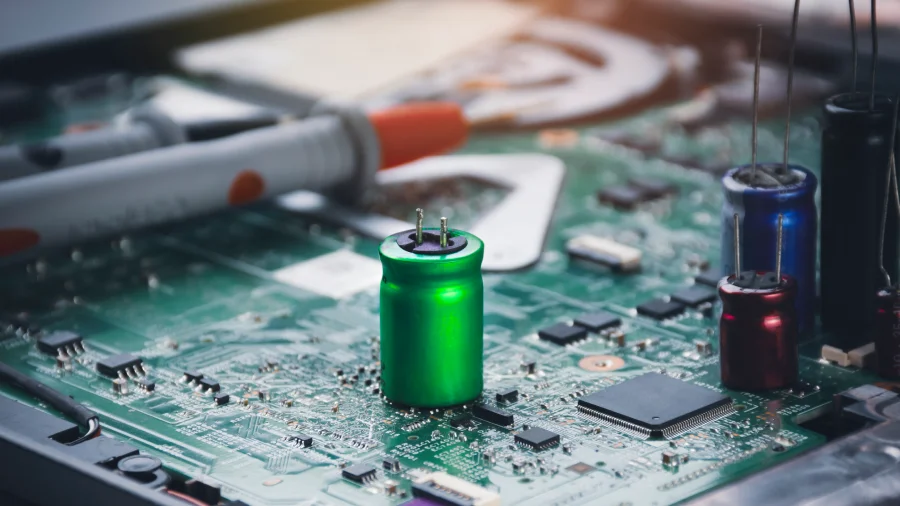

خازن الکترولیت یکی از قطعات پرکاربرد در مدارهای الکترونیکی است و در ذخیره انرژی، حذف نوسانات و پایدارسازی ولتاژ نقش مهمی دارد. با این حال، شرایط نامناسب کاری می‌تواند خرابی زودهنگام خازن الکترولیت را ایجاد کند و عملکرد مدار را تحت تأثیر قرار دهد.
دمای بالا، اضافه‌ولتاژ، جریان ریپل زیاد و انتخاب نادرست خازن از مهم‌ترین عواملی هستند که عمر این قطعه را کاهش می‌دهند. این عوامل می‌توانند حرارت داخلی را افزایش دهند، ESR را تغییر دهند یا ظرفیت خازن را کاهش دهند.
شرایط نصب و محیط کار نیز روی طول عمر خازن تأثیر می‌گذارد. قرار گرفتن خازن در نزدیکی منابع حرارتی، تهویه نامناسب و استفاده از قطعه نامتناسب با مدار، فشار بیشتری به ساختار داخلی آن وارد می‌کند.
شناخت عوامل مؤثر بر خرابی زودهنگام خازن الکترولیت به شما کمک می‌کند قطعه مناسب‌تری انتخاب کنید و احتمال بروز مشکل در مدار را کاهش دهید. در ادامه، مهم‌ترین عوامل کاهش عمر خازن و راهکارهای جلوگیری از خرابی آن را بررسی می‌کنیم.
فهرست محتوای این مطلب:
تأثیر دمای بالا بر خرابی زودهنگام خازن الکترولیت
دما یکی از مهم‌ترین عوامل تعیین‌کننده عمر خازن الکترولیت است. افزایش دما سرعت واکنش‌های شیمیایی داخل خازن را بیشتر می‌کند و فرایند فرسایش الکترولیت را سرعت می‌دهد. در نتیجه، خازن به‌مرور بخشی از ویژگی‌های الکتریکی خود را از دست می‌دهد.
هر خازن الکترولیت یک محدوده دمایی مشخص دارد که سازنده آن را در دیتاشیت یا روی بدنه اعلام می‌کند. وقتی دمای کاری از این محدوده عبور کند، فشار حرارتی بیشتری به خازن وارد می‌شود. حتی فعالیت مداوم در نزدیکی حداکثر دمای مجاز نیز می‌تواند عمر مفید قطعه را کاهش دهد.
حرارت بالا تبخیر الکترولیت را افزایش می‌دهد. کاهش الکترولیت می‌تواند ظرفیت خازن را پایین بیاورد و ESR را افزایش دهد. افزایش ESR نیز حرارت بیشتری درون خازن تولید می‌کند و یک چرخه حرارتی نامطلوب ایجاد می‌کند. این چرخه می‌تواند روند فرسودگی خازن را سریع‌تر کند.
محل نصب خازن نیز اهمیت زیادی دارد. قرار دادن خازن در نزدیکی هیت‌سینک، ترانزیستور قدرت، مقاومت توان بالا یا ترانسفورماتور می‌تواند دمای آن را افزایش دهد. تهویه ضعیف داخل محفظه نیز گرمای اطراف قطعه را بیشتر می‌کند.
برای کاهش اثر حرارت، خازن را در محلی با گردش هوای مناسب نصب کنید و تا حد امکان آن را از منابع حرارتی فاصله دهید. همچنین هنگام انتخاب قطعه، رده دمایی خازن را با شرایط محیطی مدار تطبیق دهید.
تورم بدنه، نشتی الکترولیت و تغییر ظرفیت می‌توانند نشانه‌های فرسودگی خازن باشند. مشاهده این علائم، بررسی سریع قطعه و شرایط کاری آن را ضروری می‌کند.
بنابراین، کنترل دمای محیط و کاهش حرارت داخلی خازن از اقدامات مهم برای افزایش عمر آن و جلوگیری از خرابی زودهنگام خازن الکترولیت محسوب می‌شود.
نقش اضافه ولتاژ در خرابی خازن الکترولیت
هر خازن الکترولیت برای تحمل یک محدوده مشخص از ولتاژ طراحی می‌شود. سازنده مقدار ولتاژ نامی را روی بدنه خازن یا در دیتاشیت اعلام می‌کند. اگر مدار ولتاژی بیشتر از مقدار مجاز به خازن اعمال کند، ساختار داخلی قطعه تحت فشار قرار می‌گیرد و احتمال خرابی افزایش پیدا می‌کند.
خازن الکترولیت از یک لایه اکسیدی به‌عنوان دی‌الکتریک استفاده می‌کند. این لایه باید اختلاف پتانسیل مشخصی را تحمل کند. زمانی که ولتاژ از محدوده طراحی عبور می‌کند، میدان الکتریکی بیشتری به لایه دی‌الکتریک وارد می‌شود. در نتیجه، جریان نشتی افزایش پیدا می‌کند و خازن گرمای بیشتری تولید می‌کند.
افزایش جریان نشتی می‌تواند روند فرسایش خازن را سرعت دهد. اگر اضافه‌ولتاژ شدت زیادی داشته باشد، حرارت و فشار داخلی افزایش پیدا می‌کنند و ممکن است خازن دچار نشتی، تغییر شکل بدنه یا خرابی کامل شود.
برای کاهش این خطر، ولتاژ نامی خازن را با حداکثر ولتاژ واقعی مدار تطبیق دهید. هنگام انتخاب قطعه، فقط ولتاژ عادی مدار را در نظر نگیرید و نوسان‌ها و افزایش‌های لحظه‌ای ولتاژ را نیز بررسی کنید. انتخاب خازنی با ولتاژ نامی مناسب، حاشیه اطمینان بیشتری در اختیار مدار قرار می‌دهد.
قطبیت نیز در خازن‌های الکترولیتی اهمیت ویژه‌ای دارد. این قطعات پایه مثبت و منفی دارند و باید آن‌ها را مطابق قطبیت مدار نصب کنید. اتصال معکوس می‌تواند جریان زیادی از خازن عبور دهد و به ساختار داخلی آن آسیب بزند. در شرایط شدید، این خطا می‌تواند خازن را در مدت کوتاهی از بین ببرد.
پیش از نصب یا تعویض خازن، ولتاژ کاری، ولتاژ نامی و قطبیت را بررسی کنید. همچنین در مدارهایی که نوسان ولتاژ دارند، حاشیه اطمینان مناسبی برای انتخاب خازن در نظر بگیرید.
در نتیجه، کنترل ولتاژ اعمال‌شده و رعایت قطبیت، دو اقدام مهم برای جلوگیری از آسیب و کاهش احتمال خرابی زودهنگام خازن الکترولیت هستند.
تأثیر جریان ریپل بر عمر خازن الکترولیت
جریان ریپل یکی از عوامل مهم در کاهش عمر خازن الکترولیت است. این جریان در بسیاری از منابع تغذیه، مبدل‌های الکترونیکی و مدارهای سوئیچینگ ایجاد می‌شود. خازن باید بتواند جریان ریپل مدار را بدون افزایش بیش از حد دمای داخلی تحمل کند.
عبور جریان ریپل از مقاومت داخلی خازن باعث تولید گرما می‌شود. مقدار این گرما به جریان ریپل و ESR خازن بستگی دارد. هرچه جریان ریپل افزایش پیدا کند، توان تلف‌شده در مقاومت داخلی نیز بیشتر می‌شود. این شرایط دمای داخلی خازن را بالا می‌برد و فرایند فرسایش الکترولیت را سرعت می‌دهد.
افزایش دمای داخلی می‌تواند ESR را بیشتر کند. افزایش ESR نیز تلفات داخلی را بالا می‌برد و حرارت بیشتری ایجاد می‌کند. این چرخه می‌تواند ظرفیت خازن را کاهش دهد و توانایی آن را برای حذف نوسانات مدار ضعیف کند.
تولیدکنندگان مقدار جریان ریپل مجاز را در دیتاشیت مشخص می‌کنند. این مقدار به عواملی مانند دمای کاری و فرکانس جریان بستگی دارد. بنابراین، هنگام انتخاب خازن باید جریان ریپل واقعی مدار را با مقدار مجاز قطعه مقایسه کنید.
مدارهای سوئیچینگ و منابع تغذیه معمولاً به خازن‌هایی با ESR پایین و تحمل جریان ریپل مناسب نیاز دارند. استفاده از یک خازن معمولی در شرایطی که مدار به مدل Low ESR نیاز دارد، می‌تواند تلفات داخلی و حرارت را افزایش دهد.
برای انتخاب مناسب، فقط به ظرفیت خازن توجه نکنید. ظرفیت، ولتاژ نامی، ESR و جریان ریپل باید با شرایط مدار هماهنگ باشند. بررسی دیتاشیت سازنده نیز اطلاعات دقیق‌تری درباره عملکرد خازن در اختیار شما قرار می‌دهد.
کنترل جریان ریپل می‌تواند حرارت داخلی خازن را کاهش دهد و عمر مفید آن را افزایش دهد. به همین دلیل، انتخاب قطعه بر اساس جریان ریپل واقعی مدار یکی از اقدامات مؤثر برای جلوگیری از خرابی زودهنگام خازن الکترولیت محسوب می‌شود.

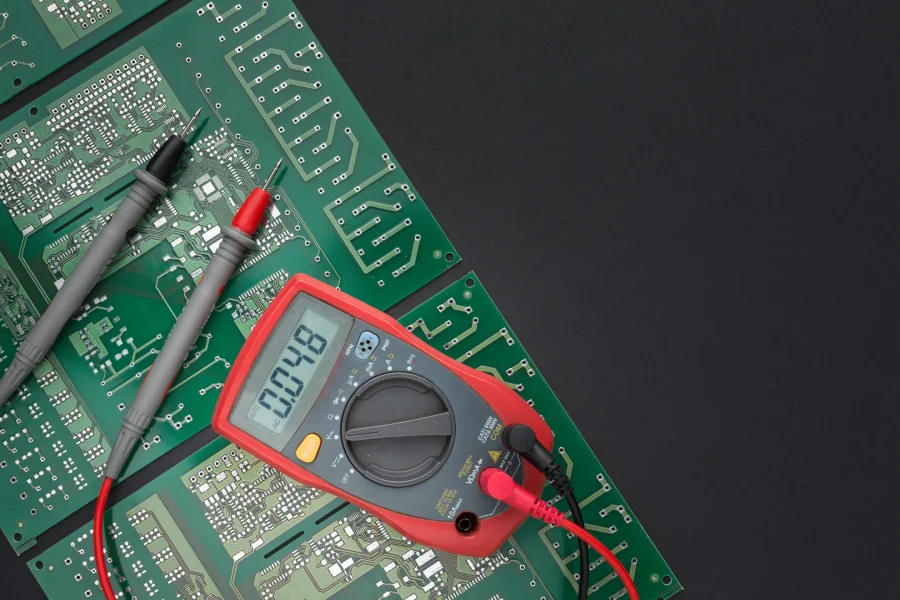

تأثیر انتخاب نادرست خازن بر خرابی زودهنگام خازن الکترولیت
انتخاب خازن الکترولیت فقط به ظرفیت و ولتاژ نامی محدود نمی‌شود. شرایط واقعی مدار، نوع کاربرد و مشخصات فنی قطعه نیز روی عملکرد و طول عمر آن تأثیر می‌گذارند. اگر خازن را بدون توجه به این عوامل انتخاب کنید، مدار فشار بیشتری به قطعه وارد می‌کند.
مهم‌ترین مشخصاتی که هنگام انتخاب خازن باید بررسی کنید عبارتند از:
- ظرفیت خازن: ظرفیت باید با نیاز مدار هماهنگ باشد. ظرفیت بسیار پایین می‌تواند عملکرد فیلترینگ را کاهش دهد و ظرفیت بسیار بالا نیز در برخی مدارها جریان راه‌اندازی بیشتری ایجاد می‌کند.
- ولتاژ نامی: ولتاژ نامی خازن باید از حداکثر ولتاژ کاری مدار کمتر نباشد. در مدارهایی با نوسان ولتاژ، حاشیه اطمینان مناسب نیز در نظر بگیرید.
- دمای کاری: خازن را بر اساس دمای واقعی محیط و دمای داخلی مدار انتخاب کنید. استفاده از قطعه نامناسب در محیط گرم می‌تواند فرسودگی آن را سرعت دهد.
- ESR و جریان ریپل: این دو مشخصه در منابع تغذیه و مدارهای سوئیچینگ اهمیت زیادی دارند. خازن باید جریان ریپل مدار را تحمل کند و ESR آن با کاربرد سازگاری داشته باشد.
- نوع خازن: تولیدکنندگان خازن‌ها را برای کاربردهای مختلف طراحی می‌کنند. بنابراین، نوع مناسب را بر اساس شرایط کاری و اطلاعات دیتاشیت انتخاب کنید.
انتخاب نادرست می‌تواند حرارت داخلی را افزایش دهد یا عملکرد مدار را کاهش دهد. برای مثال، اگر خازنی با جریان ریپل پایین را در یک منبع تغذیه سوئیچینگ قرار دهید، عبور جریان زیاد می‌تواند دمای داخلی آن را افزایش دهد.
همچنین استفاده از خازن با ولتاژ نامی بسیار نزدیک به ولتاژ مدار، حاشیه اطمینان کمی ایجاد می‌کند. نوسان‌های لحظه‌ای می‌توانند قطعه را تحت فشار قرار دهند و عمر آن را کاهش دهند. اگر قصد تعویض یا خرید خازن دارید، پیش از انتخاب نهایی مشخصات فنی قطعه را بررسی کنید و انواع خازن را متناسب با نیاز مدار مقایسه کنید.
جمع‌بندی
خرابی زودهنگام خازن الکترولیت معمولاً به شرایط کاری نامناسب یا انتخاب نادرست قطعه مربوط می‌شود. دمای بالا، اضافه‌ولتاژ و جریان ریپل زیاد می‌توانند حرارت داخلی خازن را افزایش دهند و فرایند فرسودگی آن را سرعت دهند. انتخاب خازن نامتناسب با مدار نیز همین مشکل را تشدید می‌کند.
برای افزایش عمر خازن، مشخصات فنی قطعه را با شرایط واقعی مدار تطبیق دهید. ظرفیت، ولتاژ نامی، ESR، جریان ریپل و دمای کاری را بررسی کنید و محل نصب خازن را نیز از نظر تهویه و منابع حرارتی در نظر بگیرید.
با انتخاب صحیح خازن و کنترل شرایط کاری می‌توانید احتمال خرابی را کاهش دهید و پایداری مدار را افزایش دهید. بررسی دیتاشیت سازنده نیز به شما کمک می‌کند قطعه‌ای متناسب با نیاز مدار انتخاب کنید.
سؤالات متداول
در ادامه، به برخی از پرسش‌های رایج درباره «خرابی زودهنگام خازن الکترولیت و عوامل مؤثر بر آن» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.
مهم‌ترین عامل خرابی زودهنگام خازن الکترولیت چیست؟
دمای بالا، اضافه‌ولتاژ، جریان ریپل زیاد و انتخاب نامناسب خازن از مهم‌ترین عوامل خرابی زودهنگام خازن الکترولیت هستند. این عوامل می‌توانند حرارت داخلی را افزایش دهند و فرسودگی قطعه را سرعت دهند.
آیا دمای بالا عمر خازن الکترولیت را کاهش می‌دهد؟
بله. افزایش دما فرایند فرسایش الکترولیت را سریع‌تر می‌کند و می‌تواند باعث کاهش ظرفیت و افزایش ESR شود. به همین دلیل، انتخاب خازن با رده دمایی مناسب اهمیت زیادی دارد.
اضافه‌ولتاژ چه آسیبی به خازن الکترولیت وارد می‌کند؟
اضافه‌ولتاژ می‌تواند جریان نشتی و حرارت داخلی خازن را افزایش دهد و به لایه دی‌الکتریک آسیب بزند. در شرایط شدید، این وضعیت به نشتی، تغییر شکل بدنه یا خرابی کامل خازن منجر می‌شود.
جریان ریپل چگونه باعث خرابی خازن می‌شود؟
جریان ریپل هنگام عبور از ESR خازن گرما تولید می‌کند. اگر مقدار جریان از محدوده مجاز بیشتر باشد، دمای داخلی افزایش پیدا می‌کند و فرایند فرسودگی خازن سرعت می‌گیرد.
از کجا بفهمیم خازن الکترولیت در حال خراب شدن است؟
تورم یا تغییر شکل بدنه، نشتی الکترولیت، کاهش ظرفیت و افزایش ESR می‌توانند نشانه‌های خرابی یا فرسودگی خازن باشند. البته برخی خرابی‌ها بدون نشانه ظاهری اتفاق می‌افتند و به بررسی الکتریکی نیاز دارند.
آیا انتخاب خازن با ظرفیت و ولتاژ مناسب برای جلوگیری از خرابی کافی است؟
خیر. علاوه بر ظرفیت و ولتاژ نامی، باید دمای کاری، ESR، جریان ریپل و نوع خازن را نیز با شرایط مدار تطبیق دهید. دیتاشیت سازنده اطلاعات دقیق‌تری برای انتخاب قطعه ارائه می‌دهد.
چگونه از خرابی زودهنگام خازن الکترولیت جلوگیری کنیم؟
برای جلوگیری از خرابی زودهنگام خازن الکترولیت، باید دمای کاری، ولتاژ، جریان ریپل و شرایط نصب را کنترل کنید. همچنین انتخاب خازن با ظرفیت، ولتاژ نامی، ESR و تحمل جریان ریپل متناسب با مدار، احتمال خرابی را کاهش می‌دهد.
