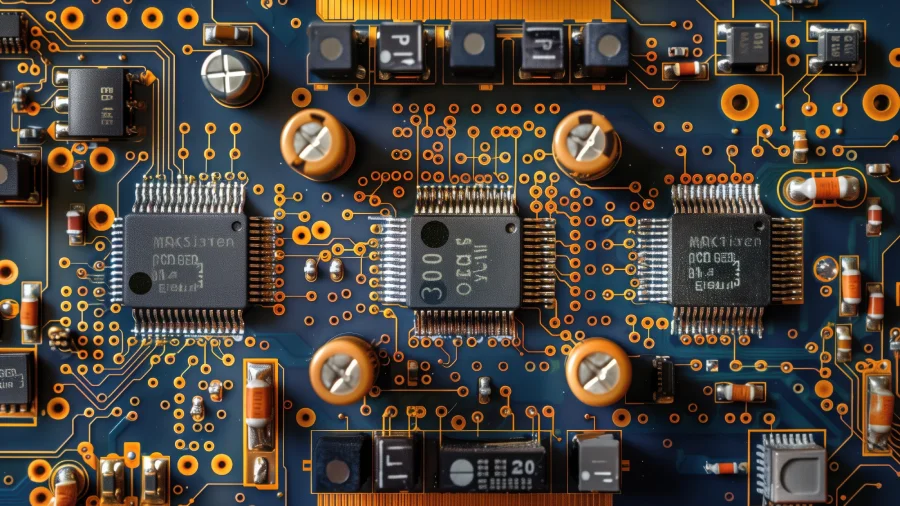

انتخاب خازن مناسب برای مدار
دی
انتخاب خازن مناسب برای مدار فقط به دانستن مقدار ظرفیت محدود نمیشود. مهندس باید نقش خازن در مدار، شرایط کاری، سطح ولتاژ، فرکانس سیگنال و الزامات پایداری را بررسی کند. انتخاب نادرست میتواند باعث کاهش راندمان، ایجاد نویز، افزایش حرارت یا حتی خرابی کامل مدار شود.
بسیاری از طراحان تازهکار فقط به عدد میکروفاراد توجه میکنند و ولتاژ نامی، نوع دیالکتریک یا پارامترهایی مانند ESR را نادیده میگیرند. این رویکرد اغلب به عملکرد ناپایدار یا کاهش عمر قطعه منجر میشود. مهندس حرفهای قبل از انتخاب خازن، نقش دقیق آن را در مدار مشخص میکند. خازن ممکن است وظیفه بایپس تغذیه، فیلتر کردن سیگنال، ایجاد تأخیر زمانی، کوپلاژ سیگنال یا ذخیره انرژی را بر عهده داشته باشد.
هرکدام از این کاربردها معیار انتخاب متفاوتی ایجاد میکند. خازنی که برای حذف نویز فرکانس بالا مناسب است، الزاماً برای مدار صوتی یا مدار قدرت انتخاب درستی نیست. همچنین نوع خازن بر رفتار آن در برابر دما، فرکانس و جریان تأثیر مستقیم میگذارد.
در این مقاله، مراحل انتخاب خازن مناسب را بهصورت گامبهگام بررسی میکنیم. این راهنما به شما کمک میکند نوع، ظرفیت و مشخصات فنی خازن را بر اساس نیاز واقعی مدار انتخاب کنید و از خطاهای رایج جلوگیری کنید.
فهرست محتوای این مطلب:
تعیین نقش خازن در مدار پیش از انتخاب
مهندس پیش از انتخاب خازن باید نقش دقیق آن را در مدار مشخص کند. هر خازن وظیفه مشخصی بر عهده میگیرد و همین وظیفه معیار انتخاب را تعیین میکند. اگر طراح نقش خازن را اشتباه تشخیص دهد، حتی انتخاب ظرفیت صحیح هم نتیجه مطلوب ایجاد نمیکند.
در بسیاری از مدارها، خازن وظیفه بایپس یا دیکاپلینگ را بر عهده دارد. در این حالت خازن نویز فرکانس بالا را از مسیر تغذیه حذف میکند و ولتاژ را پایدار نگه میدارد. برای این کاربرد، خازن سرامیکی با ESR پایین گزینه مناسبی محسوب میشود. ظرفیت در اینجا اهمیت دارد، اما رفتار فرکانسی اهمیت بیشتری پیدا میکند.
در مدارهای آنالوگ یا صوتی، خازن نقش کوپلاژ ایفا میکند. خازن در این حالت سیگنال AC را عبور میدهد و مؤلفه DC را حذف میکند. انتخاب نادرست نوع خازن میتواند اعوجاج ایجاد کند یا پاسخ فرکانسی را تغییر دهد. مهندس در چنین کاربردی معمولاً خازن فیلمی را ترجیح میدهد.
در مدارهای قدرت، خازن انرژی را ذخیره میکند و ریپل ولتاژ را کاهش میدهد. این کاربرد به ظرفیت بالاتر و تحمل جریان مناسب نیاز دارد. طراح در این شرایط اغلب از خازن الکترولیتی یا تانتالیوم استفاده میکند.
در مدارهای تنظیم فرکانس، خازن همراه با سلف یک مدار تشدیدی تشکیل میدهد. مقدار ظرفیت در اینجا مستقیماً فرکانس را تعیین میکند. در این کاربرد، خازن متغیر یا سرامیکی دقیق نقش مهمی ایفا میکند.
مهندس با تعیین دقیق نقش خازن، مسیر انتخاب نوع، ظرفیت و مشخصات فنی مناسب را هموار میکند و از تصمیمگیری اشتباه جلوگیری میکند.

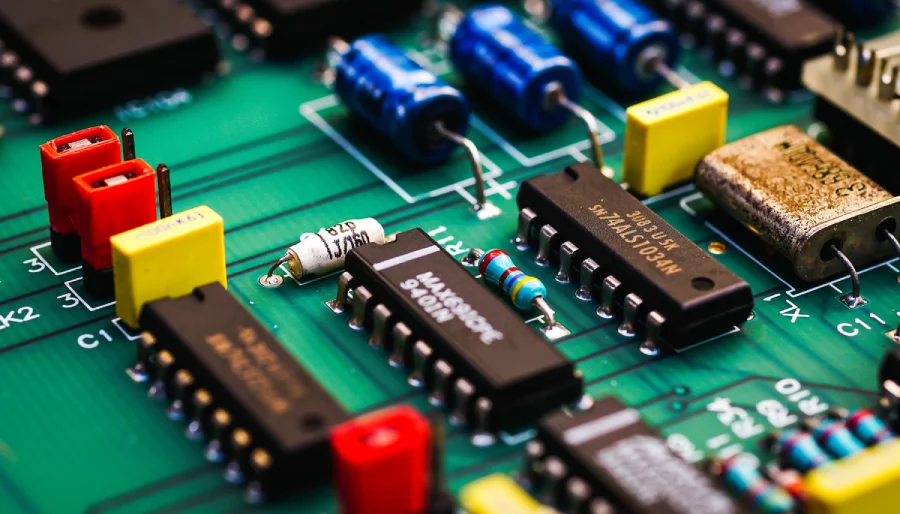

انتخاب ظرفیت مناسب بر اساس محاسبات مدار
مهندس برای انتخاب ظرفیت خازن نباید به حدس یا تجربه صرف تکیه کند. او باید مقدار ظرفیت را بر اساس نوع مدار و روابط الکتریکی محاسبه کند. هر کاربرد فرمول و منطق خاص خود را دارد و ظرفیت مستقیم بر عملکرد مدار اثر میگذارد.
در مدارهای RC که تأخیر زمانی یا فیلتر ساده ایجاد میکنند، مهندس از رابطه ثابت زمانی استفاده میکند. ثابت زمانی برابر حاصلضرب مقاومت در ظرفیت است. اگر طراح مقدار مقاومت را مشخص کرده باشد، میتواند با تعیین زمان پاسخ مورد نیاز، ظرفیت مناسب را محاسبه کند. افزایش ظرفیت زمان پاسخ را افزایش میدهد و کاهش آن مدار را سریعتر میکند.
در مدارهای فیلتر پایینگذر یا بالاگذر، ظرفیت مستقیماً فرکانس قطع را تعیین میکند. مهندس با استفاده از رابطه فرکانس قطع، ظرفیت را بر اساس مقاومت و فرکانس هدف محاسبه میکند. انتخاب ظرفیت اشتباه میتواند باند فرکانسی مدار را تغییر دهد و عملکرد فیلتر را مختل کند.
در مدارهای LC یا تشدیدی، خازن همراه با سلف فرکانس نوسان را تعیین میکند. مهندس با دانستن مقدار سلف و فرکانس مورد نظر، ظرفیت را محاسبه میکند. کوچکترین تغییر در ظرفیت میتواند فرکانس خروجی را جابهجا کند.
در مدارهای تغذیه، طراح ظرفیت را بر اساس مقدار ریپل مجاز و جریان بار انتخاب میکند. او باید مقدار جریان، فرکانس ریپل و افت ولتاژ قابل قبول را در نظر بگیرد. ظرفیت بالاتر ریپل را کاهش میدهد، اما ابعاد و هزینه را افزایش میدهد.
مهندس با محاسبه دقیق و تحلیل شرایط مدار، برای انتخاب خازن و انتخاب ظرفیت مناسب، ظرفیت بهینه را انتخاب میکند و از عملکرد پایدار اطمینان حاصل میکند.
انتخاب خازن بر اساس کاربرد عملی مدار
پس از تعیین ظرفیت، ولتاژ نامی و بررسی پارامترهایی مانند ESR، مهندس باید نوع خازن را بر اساس کاربرد واقعی مدار انتخاب کند. هر نوع خازن رفتار الکتریکی متفاوتی ارائه میدهد و برای شرایط خاصی مناسب است.
در مدارهای بایپس و حذف نویز فرکانس بالا، طراحان معمولاً از خازن سرامیکی استفاده میکنند. این نوع خازن پاسخ سریع و ESL پایین ارائه میدهد و در کنار آیسیها عملکرد پایدار ایجاد میکند. در بردهای SMD، مدلهای چندلایه سرامیکی انتخاب رایج محسوب میشوند.
در مدارهای آنالوگ و صوتی، مهندسان اغلب خازن فیلمی را ترجیح میدهند. این خازن تلفات دیالکتریک پایینتری دارد و سیگنال را با اعوجاج کمتر عبور میدهد. در مدارهای کوپلاژ و فیلتر دقیق، خازن فیلمی انتخاب مطمئنتری ایجاد میکند.
در مدارهای تغذیه قدرت که به ظرفیت بالا نیاز دارند، طراحان از خازن الکترولیتی یا تانتالیوم استفاده میکنند. خازن الکترولیتی برای ذخیره انرژی و کاهش ریپل مناسب است. خازن تانتالیوم ظرفیت مناسب را در ابعاد کوچکتر فراهم میکند و در بردهای فشرده کاربرد دارد.
در مدارهای تنظیم فرکانس یا نوسانساز، مهندس ممکن است از خازن متغیر استفاده کند تا ظرفیت را بهصورت کنترلشده تغییر دهد. این انتخاب امکان تنظیم دقیق فرکانس را فراهم میکند.
انتخاب خازن باید با توجه به نقش قطعه، فضای برد، سطح دقت مورد نیاز و شرایط محیطی انجام شود. مهندس با تطبیق کاربرد مدار با ویژگیهای هر نوع خازن، تصمیمی آگاهانه و بهینه میگیرد.
اشتباهات رایج در انتخاب خازن و پیامدهای آن
مهندسانی که بدون تحلیل کامل خازن انتخاب میکنند، معمولاً با افت عملکرد یا خرابی زودهنگام روبهرو میشوند. رایجترین خطاها عبارتاند از:
- انتخاب ولتاژ نامی برابر با ولتاژ کاری مدار: این تصمیم حاشیه اطمینان را حذف میکند و دیالکتریک را تحت تنش دائمی قرار میدهد. افزایش پیکهای لحظهای میتواند خازن را تخریب کند.
- نادیده گرفتن ESR در مدارهای سوئیچینگ: مقاومت سری بالا گرمای اضافی تولید میکند و ریپل ولتاژ را افزایش میدهد. افزایش دما عمر خازن را کاهش میدهد.
- انتخاب نوع نادرست خازن برای کاربرد خاص: استفاده از خازن سرامیکی کلاس ۲ در مسیر سیگنال صوتی میتواند اعوجاج ایجاد کند. استفاده از الکترولیتی در مدار فرکانس بالا پاسخ مناسبی ارائه نمیدهد.
- بزرگ انتخاب کردن ظرفیت بدون تحلیل مدار: ظرفیت بیشازحد جریان هجومی را افزایش میدهد و به رگولاتور یا کلید قدرت فشار وارد میکند.
- بیتوجهی به دمای محیط کاری: دمای بالا سرعت فرسایش دیالکتریک را افزایش میدهد و طول عمر را کاهش میدهد.
- نادیده گرفتن کاهش ظرفیت در خازنهای سرامیکی تحت ولتاژ DC: برخی دیالکتریکها با افزایش ولتاژ، ظرفیت مؤثر را کاهش میدهند. این رفتار میتواند طراحی را دچار خطا کند.
مهندس با بررسی دقیق این موارد میتواند انتخاب آگاهانهتری انجام دهد و از خرابیهای رایج جلوگیری کند.

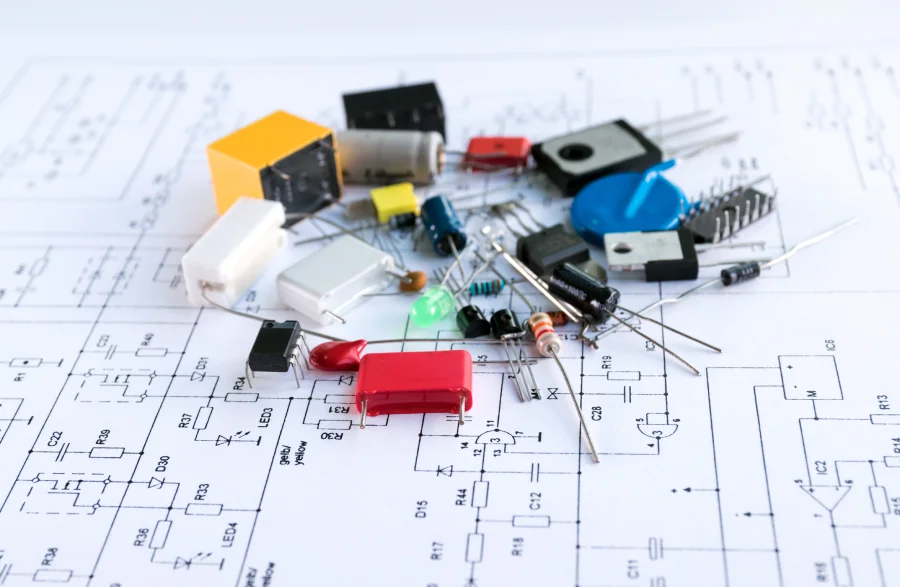

انتخاب ولتاژ نامی و در نظر گرفتن حاشیه اطمینان
مهندس هنگام انتخاب خازن نباید فقط به ظرفیت توجه کند؛ او باید ولتاژ نامی را با دقت بررسی کند. ولتاژ نامی حداکثر ولتاژی را مشخص میکند که خازن میتواند بدون آسیب تحمل کند. اگر ولتاژ کاری مدار از این مقدار عبور کند، دیالکتریک تخریب میشود و خازن از کار میافتد.
طراح ابتدا بیشترین ولتاژ واقعی مدار را اندازهگیری یا محاسبه میکند. او باید نوسانات لحظهای، پیکهای گذرا و شرایط راهاندازی را نیز در نظر بگیرد. بسیاری از خرابیها زمانی رخ میدهند که مدار در لحظه روشن شدن ولتاژ بالاتری تجربه میکند.
مهندسان حرفهای از اصل «Derating» استفاده میکنند. آنها خازنی را انتخاب میکنند که ولتاژ نامی آن بالاتر از ولتاژ کاری مدار باشد. برای مثال، اگر مدار با ۱۲ ولت کار کند، انتخاب خازن ۱۶ یا ۲۵ ولتی ایمنی بیشتری ایجاد میکند. این حاشیه اطمینان تنش الکتریکی را کاهش میدهد و طول عمر قطعه را افزایش میدهد.
دمای محیط نیز بر تحمل ولتاژ تأثیر میگذارد. افزایش دما مقاومت داخلی را تغییر میدهد و فشار بیشتری به دیالکتریک وارد میکند. مهندس باید دمای کاری مدار را در کنار ولتاژ بررسی کند و جدول مشخصات سازنده را مطالعه کند.
در خازنهای سرامیکی کلاس ۲ و ۳، ظرفیت با افزایش ولتاژ کاهش پیدا میکند. طراح باید این رفتار را در طراحی لحاظ کند و فقط به مقدار اسمی درجشده روی قطعه اکتفا نکند.
انتخاب صحیح ولتاژ نامی علاوه بر جلوگیری از خرابی، پایداری مدار را تضمین میکند و هزینه تعمیر و تعویض را کاهش میدهد.
بررسی پارامترهای مهم مانند ESR، ESL و دمای کاری در انتخاب خازن
مهندس هنگام انتخاب خازن نباید فقط به ظرفیت و ولتاژ نامی توجه کند. رفتار واقعی خازن در مدار به پارامترهایی مانند ESR، ESL و محدوده دمای کاری وابسته است. این پارامترها عملکرد دینامیکی قطعه را تعیین میکنند و روی پایداری مدار اثر مستقیم میگذارند.
ESR یا مقاومت سری معادل نشان میدهد خازن چه مقدار تلفات اهمی ایجاد میکند. مقدار بالای ESR باعث تولید گرما و افت راندمان میشود.
در مدارهای تغذیه سوئیچینگ، مهندس باید خازنی با ESR پایین انتخاب کند تا ریپل کاهش یابد و دمای قطعه افزایش پیدا نکند. در مدارهای آنالوگ نیز ESR بالا میتواند اعوجاج سیگنال ایجاد کند.
ESL یا اندوکتانس سری معادل رفتار خازن را در فرکانسهای بالا تحت تأثیر قرار میدهد. هرچه ESL کمتر باشد، خازن پاسخ سریعتری به تغییرات جریان نشان میدهد. در مدارهای بایپس و حذف نویز، مهندس باید خازنی با ESL پایین انتخاب کند تا عملکرد فرکانسی مطلوب حاصل شود. به همین دلیل بسیاری از طراحان در کنار خازن الکترولیتی، یک خازن سرامیکی کوچک نیز قرار میدهند.
دمای کاری نیز نقش مهمی در طول عمر خازن دارد. افزایش دما سرعت فرسایش دیالکتریک را بالا میبرد و عمر مفید را کاهش میدهد. مهندس باید محدوده دمای مجاز را از دیتاشیت بررسی کند و شرایط محیطی واقعی مدار را در نظر بگیرد.
انتخاب آگاهانه بر اساس این پارامترها باعث میشود خازن در شرایط واقعی مدار عملکرد پایدار و قابل پیشبینی ارائه دهد.
جمعبندی
انتخاب خازن مناسب برای مدار یک فرآیند تحلیلی و مرحلهبهمرحله است که مهندس باید آن را با دقت انجام دهد. طراح ابتدا نقش خازن را در مدار مشخص میکند و سپس ظرفیت را بر اساس محاسبات واقعی تعیین میکند. پس از آن، ولتاژ نامی را با در نظر گرفتن حاشیه اطمینان انتخاب میکند تا از تنش الکتریکی جلوگیری کند.
بررسی پارامترهایی مانند ESR، رفتار فرکانسی و محدوده دمای کاری نیز بخش مهمی از این تصمیمگیری محسوب میشود. انتخاب نوع خازن باید با کاربرد مدار، فضای موجود روی برد و سطح دقت مورد نیاز هماهنگ باشد. مهندس با رعایت این اصول میتواند عملکرد پایدار، عمر طولانیتر و راندمان بالاتری برای مدار فراهم کند و از خطاهای رایج در طراحی جلوگیری کند.
سؤالات متداول
مهندس باید ابتدا نقش خازن در مدار را مشخص کند و سپس پارامترهای فنی را تعیین کند.
خیر. ولتاژ نامی، ESR، نوع دیالکتریک و شرایط کاری نیز اهمیت دارند.
ESR پایین و رفتار مناسب در فرکانس بالا اهمیت زیادی دارد.
خیر. ظرفیت بیشازحد میتواند جریان هجومی و هزینه را افزایش دهد.
بله. دمای بالا عمر خازن را کاهش میدهد و باید در انتخاب لحاظ شود.
