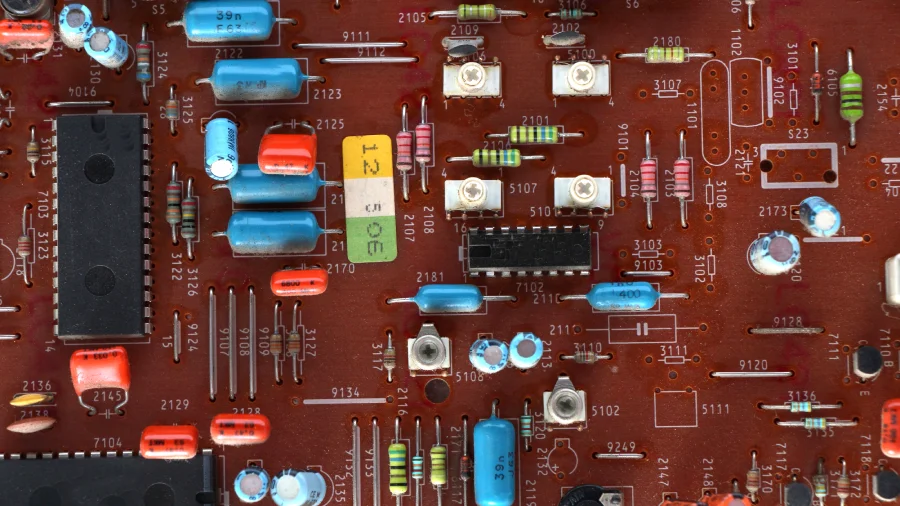

خازن متغیر چیست و چگونه ظرفیت مدار را تنظیم می‌کند؟

مهندسان الکترونیک از خازن متغیر برای تنظیم دقیق ظرفیت در مدار استفاده می‌کنند. این نوع خازن به طراح اجازه می‌دهد مقدار ظرفیت را به‌صورت کنترل‌شده تغییر دهد و پاسخ فرکانسی مدار را تنظیم کند. در مدارهایی که دقت تنظیم اهمیت دارد، خازن متغیر نقش کلیدی ایفا می‌کند.

برخلاف خازن‌های ثابت که ظرفیت مشخص و غیرقابل تغییر دارند، خازن متغیر امکان تغییر فاصله یا سطح صفحات داخلی را فراهم می‌کند. این تغییر فیزیکی باعث تغییر ظرفیت الکتریکی می‌شود. همین ویژگی آن را برای مدارهای تنظیم فرکانس و تیونینگ مناسب می‌سازد.

طراحان در مدارهای رادیویی، گیرنده‌ها و سیستم‌های RF از خازن متغیر استفاده می‌کنند تا فرکانس کاری را دقیق تنظیم کنند. برخی مدل‌ها امکان تنظیم دستی را از طریق محور چرخشی فراهم می‌کنند و کاربر با چرخاندن پیچ مقدار ظرفیت را تغییر می‌دهد. مدل‌های پیشرفته‌تر ظرفیت را با کنترل ولتاژ تغییر می‌دهند و نیاز به حرکت مکانیکی را حذف می‌کنند.

این مقاله ساختار داخلی، مکانیزم تغییر ظرفیت و کاربردهای عملی خازن متغیر را بررسی می‌کند. همچنین مزایا، محدودیت‌ها و تفاوت این قطعه با خازن ثابت را تحلیل می‌کند. این بررسی به مهندس کمک می‌کند نقش خازن متغیر را در طراحی مدار به‌صورت دقیق و کاربردی درک کند.

مکانیزم تغییر ظرفیت در خازن متغیر

خازن متغیر ظرفیت الکتریکی را از طریق تغییر پارامترهای فیزیکی کنترل می‌کند. این خازن با تغییر فاصله بین صفحات رسانا یا تغییر سطح هم‌پوشانی آن‌ها مقدار ظرفیت را تنظیم می‌کند. هرچه سطح هم‌پوشانی افزایش یابد، ظرفیت بیشتر می‌شود. هرچه فاصله صفحات افزایش یابد، ظرفیت کاهش پیدا می‌کند.

در ساده‌ترین مدل، طراح یک صفحه ثابت و یک صفحه متحرک را روبه‌روی یکدیگر قرار می‌دهد. کاربر با چرخاندن محور مکانیکی صفحه متحرک را جابه‌جا می‌کند. این حرکت سطح مشترک بین صفحات را تغییر می‌دهد و در نتیجه ظرفیت تغییر می‌کند. همین سازوکار امکان تنظیم دستی را فراهم می‌کند.

برخی مدل‌های خازن متغیر از چندین صفحه موازی استفاده می‌کنند. این صفحات به‌صورت شانه‌ای در یکدیگر قرار می‌گیرند و هنگام چرخش، میزان هم‌پوشانی تغییر می‌کند. این طراحی دامنه تغییر ظرفیت را افزایش می‌دهد و کنترل دقیق‌تری ایجاد می‌کند.

در مدل‌های الکترونیکی، مهندسان از دیود واراکتور استفاده می‌کنند. این دیود با تغییر ولتاژ بایاس ظرفیت پیوند داخلی خود را تغییر می‌دهد. مدار کنترل ولتاژ را تنظیم می‌کند و ظرفیت را بدون حرکت مکانیکی تغییر می‌دهد. این روش در مدارهای مدرن کاربرد گسترده دارد.

مقدار ظرفیت در خازن متغیر به مساحت صفحات، فاصله بین آن‌ها و نوع دی‌الکتریک وابسته است. طراح با کنترل این عوامل رفتار مدار را تنظیم می‌کند. همین مکانیزم، خازن متغیر را به ابزار اصلی تنظیم فرکانس در مدارهای RF تبدیل کرده است.

اجزای داخلی و انواع خازن متغیر

خازن متغیر از مجموعه‌ای از اجزای مکانیکی یا الکترونیکی تشکیل می‌شود که امکان تغییر ظرفیت را فراهم می‌کنند. در مدل‌های مکانیکی، صفحات رسانا مهم‌ترین بخش ساختار را تشکیل می‌دهند. سازندگان این صفحات را از آلومینیوم یا فلزات رسانای سبک تولید می‌کنند تا وزن و اینرسی را کاهش دهند.

یک بخش از صفحات به محور چرخشی متصل می‌شود و نقش صفحه متحرک را ایفا می‌کند. بخش دیگر ثابت باقی می‌ماند و چارچوب اصلی را شکل می‌دهد. کاربر با چرخاندن محور، میزان هم‌پوشانی صفحات را تغییر می‌دهد و ظرفیت را تنظیم می‌کند. این ساختار کنترل مستقیم و ملموس ایجاد می‌کند.

برخی مدل‌ها از یک دی‌الکتریک هوا استفاده می‌کنند. هوا به دلیل پایداری و تلفات کم، گزینه مناسبی برای مدارهای فرکانس بالا محسوب می‌شود. در برخی طراحی‌ها مهندسان از مواد عایق دیگر برای افزایش محدوده ظرفیت بهره می‌برند.

خازن متغیر در دو دسته اصلی قرار می‌گیرد: مدل‌های تنظیم اصلی و مدل‌های تریمر. مدل‌های اصلی دامنه تغییر ظرفیت بزرگ‌تری دارند و کاربر آن‌ها را برای تنظیم کلی مدار به کار می‌برد. مدل‌های تریمر ابعاد کوچک‌تری دارند و طراح از آن‌ها برای تنظیم دقیق نهایی استفاده می‌کند.

در نسخه‌های مدرن، دیود واراکتور نقش خازن متغیر الکترونیکی را ایفا می‌کند. مدار با تغییر ولتاژ بایاس، ظرفیت را تنظیم می‌کند و نیاز به حرکت مکانیکی را حذف می‌کند. این رویکرد کنترل سریع‌تر و دقیق‌تری ایجاد می‌کند.

شناخت اجزا و انواع خازن متغیر به مهندس کمک می‌کند گزینه مناسب را بر اساس محدوده ظرفیت، دقت تنظیم و نوع کاربرد انتخاب کند.

کاربردهای خازن متغیر در مدارهای تنظیم فرکانس

مهندسان از خازن متغیر برای تنظیم فرکانس در مدارهای تشدیدی استفاده می‌کنند. در مدارهای LC، طراح با تغییر مقدار ظرفیت می‌تواند فرکانس تشدید را جابه‌جا کند. این ویژگی امکان انتخاب یا تغییر کانال در گیرنده‌های رادیویی را فراهم می‌کند.

در گیرنده‌های RF، خازن متغیر نقش اصلی در فرآیند تیونینگ را بر عهده دارد. کاربر با چرخاندن محور تنظیم، ظرفیت را تغییر می‌دهد و مدار روی فرکانس جدید قفل می‌کند. این تغییر مستقیم ظرفیت، پاسخ فرکانسی مدار را به‌صورت کنترل‌شده جابه‌جا می‌کند.

در فرستنده‌های مخابراتی نیز مهندسان از خازن متغیر برای تنظیم دقیق مدار نوسان‌ساز استفاده می‌کنند. طراح با تنظیم ظرفیت، پایداری و دقت فرکانس خروجی را افزایش می‌دهد. این تنظیم از انحراف ناخواسته سیگنال جلوگیری می‌کند.

در برخی تجهیزات اندازه‌گیری، خازن متغیر به مهندس اجازه می‌دهد پاسخ فیلتر یا مدار تطبیق امپدانس را دقیق تنظیم کند. تنظیم صحیح ظرفیت باعث می‌شود مدار بیشترین بهره را در فرکانس هدف ارائه دهد. این عملکرد در سیستم‌های آنتن اهمیت زیادی دارد.

مدارهای آزمایشگاهی و آموزشی نیز از خازن متغیر برای نمایش عملی رابطه ظرفیت و فرکانس استفاده می‌کنند. دانشجویان با تغییر دستی ظرفیت می‌توانند تغییر رفتار مدار را مشاهده کنند. این تجربه درک عمیق‌تری از اصول الکترونیک ایجاد می‌کند.

در مجموع، خازن متغیر در هر مداری که تنظیم پیوسته فرکانس اهمیت داشته باشد نقش کلیدی ایفا می‌کند. طراح با استفاده از این قطعه کنترل مستقیم‌تری بر پاسخ مدار به دست می‌آورد.

مزایای خازن‌های متغیر در طراحی مدارهای تنظیمی

خازن متغیر کنترل مستقیم و قابل تنظیم ظرفیت را در اختیار طراح قرار می‌دهد. این ویژگی باعث می‌شود مهندس بتواند رفتار فرکانسی مدار را به‌صورت پویا مدیریت کند. مهم‌ترین مزایای این قطعه عبارتند از:

• امکان تنظیم پیوسته ظرفیت: خازن متغیر اجازه می‌دهد کاربر یا مدار کنترل، ظرفیت را در بازه مشخص تغییر دهد و پاسخ فرکانسی مدار را دقیق تنظیم کند.
• افزایش دقت در مدارهای تشدیدی: مهندس با تنظیم ظرفیت می‌تواند فرکانس تشدید را دقیق روی مقدار هدف قرار دهد و انحراف فرکانسی را کاهش دهد.
• کنترل دستی یا الکترونیکی: برخی مدل‌ها تنظیم مکانیکی ارائه می‌کنند و برخی دیگر با ولتاژ کنترل می‌شوند. این تنوع امکان استفاده در کاربردهای مختلف را فراهم می‌کند.
• کاربرد گسترده در مدارهای RF: خازن متغیر در گیرنده‌ها، فرستنده‌ها و نوسان‌سازها نقش کلیدی ایفا می‌کند و تنظیم فرکانس را ساده‌تر می‌سازد.
• امکان تنظیم نهایی پس از مونتاژ برد: مهندس می‌تواند پس از راه‌اندازی اولیه مدار، مقدار ظرفیت را اصلاح کند و عملکرد را بهینه کند.
• بهبود تطبیق امپدانس در سیستم‌های آنتن: تغییر ظرفیت به طراح کمک می‌کند بیشترین انتقال توان را در فرکانس مشخص ایجاد کند.
• سادگی مفهومی در طراحی آموزشی: خازن متغیر رابطه مستقیم میان ظرفیت و فرکانس را به‌صورت عملی نشان می‌دهد و در آموزش کاربرد دارد.

این مزایا باعث می‌شود خازن متغیر در مدارهایی که تنظیم و کنترل اهمیت دارد، جایگاه ویژه‌ای داشته باشد. طراح با استفاده از این قطعه انعطاف‌پذیری بیشتری در مدیریت رفتار مدار به دست می‌آورد.

محدودیت‌ها و چالش‌های طراحی با خازن متغیر

خازن متغیر با وجود انعطاف‌پذیری بالا، محدودیت‌هایی دارد که طراح باید در نظر بگیرد. این قطعه به دلیل وجود اجزای متحرک، در برابر ضربه و لرزش حساسیت نشان می‌دهد. اگر مدار در محیط صنعتی یا پرتنش کار کند، تغییر ناخواسته موقعیت صفحات می‌تواند ظرفیت را تغییر دهد و فرکانس مدار را جابه‌جا کند.

ابعاد فیزیکی خازن متغیر مکانیکی معمولاً بزرگ‌تر از خازن‌های ثابت است. این مسئله در طراحی بردهای فشرده محدودیت ایجاد می‌کند. طراح باید فضای کافی برای نصب و چرخش محور تنظیم در نظر بگیرد. نبود فضای مناسب می‌تواند فرآیند مونتاژ را دشوار کند.

دقت تنظیم در مدل‌های مکانیکی به مهارت کاربر وابسته است. چرخش بیش‌ازحد محور می‌تواند مدار را از نقطه بهینه خارج کند. در برخی کاربردهای حساس، این موضوع می‌تواند پایداری عملکرد را کاهش دهد.

در مدل‌های واراکتور، مدار باید ولتاژ کنترل دقیق و پایدار تأمین کند. نوسان ولتاژ بایاس مستقیماً ظرفیت را تغییر می‌دهد و روی فرکانس خروجی اثر می‌گذارد. طراحی نامناسب بخش کنترل می‌تواند نویز فرکانسی ایجاد کند.

همچنین خازن متغیر معمولاً محدوده ظرفیت مشخصی دارد و برای کاربردهای ظرفیت بالا مناسب نیست. طراح باید از قبل بازه تنظیم مورد نیاز را محاسبه کند و مدل مناسب را انتخاب کند.

شناخت این محدودیت‌ها به مهندس کمک می‌کند خازن متغیر را فقط در شرایط مناسب به‌کار گیرد و از بروز خطا در تنظیم فرکانس جلوگیری کند.

تفاوت خازن متغیر با خازن ثابت در طراحی مدار

خازن متغیر و خازن ثابت هر دو انرژی الکتریکی را ذخیره می‌کنند، اما نقش متفاوتی در طراحی مدار ایفا می‌کنند. خازن ثابت ظرفیت مشخص و تغییرناپذیر دارد و طراح مقدار آن را هنگام طراحی انتخاب می‌کند. در مقابل، خازن متغیر به مهندس اجازه می‌دهد ظرفیت را پس از مونتاژ مدار نیز تنظیم کند.

در مدارهایی که تنظیم فرکانس اهمیت دارد، خازن متغیر کنترل دقیق‌تری ایجاد می‌کند. طراح می‌تواند با تغییر ظرفیت، نقطه تشدید مدار LC را جابه‌جا کند. خازن ثابت چنین انعطافی ارائه نمی‌دهد و تنها در محدوده محاسبه‌شده اولیه عمل می‌کند.

از نظر ساختاری، خازن ثابت معمولاً ابعاد کوچک‌تر و ساختار ساده‌تری دارد. این خازن اجزای متحرک ندارد و پایداری مکانیکی بیشتری ارائه می‌دهد. خازن متغیر به دلیل مکانیزم تنظیم، ساختار پیچیده‌تری دارد و به مراقبت بیشتری نیاز دارد.

در موضوع دقت بلندمدت، خازن ثابت عملکرد باثبات‌تری در شرایط محیطی سخت ارائه می‌دهد. اما خازن متغیر امکان اصلاح خطاهای اولیه طراحی یا تغییر شرایط کاری را فراهم می‌کند. این ویژگی در مدارهای RF و تجهیزات آزمایشگاهی اهمیت زیادی دارد.

از نظر کاربرد، طراحان از خازن ثابت در مدارهای تغذیه، فیلتر و حذف نویز استفاده می‌کنند. آن‌ها خازن متغیر را در مدارهای تیونینگ، نوسان‌ساز و تنظیم امپدانس به کار می‌برند. هرکدام جایگاه مشخصی در معماری مدار دارند.

در نهایت، انتخاب بین خازن متغیر و خازن ثابت به نیاز مدار، میزان تنظیم‌پذیری و شرایط کاری وابسته است. مهندس با تحلیل دقیق می‌تواند گزینه مناسب را انتخاب کند.

جمع‌بندی

در این مقاله، خازن متغیر را از نظر ساختار، مکانیزم عملکرد و کاربردهای عملی بررسی کردیم. این قطعه امکان تنظیم پیوسته ظرفیت را فراهم می‌کند و به مهندس اجازه می‌دهد رفتار فرکانسی مدار را کنترل کند. طراح با تغییر ظرفیت می‌تواند نقطه تشدید مدار را جابه‌جا کند و عملکرد را بهینه کند.

خازن متغیر در مدارهای RF، گیرنده‌ها، نوسان‌سازها و سیستم‌های تنظیم امپدانس نقش کلیدی ایفا می‌کند. این قطعه انعطاف‌پذیری بالایی در طراحی ایجاد می‌کند و امکان اصلاح تنظیمات پس از مونتاژ را فراهم می‌سازد. در مقابل، ساختار مکانیکی یا نیاز به کنترل ولتاژ دقیق در مدل‌های واراکتور، محدودیت‌هایی ایجاد می‌کند.

مهندس باید هنگام انتخاب خازن متغیر به محدوده ظرفیت، شرایط محیطی و نوع تنظیم مورد نیاز توجه کند. تحلیل صحیح نیاز مدار و شناخت تفاوت آن با خازن ثابت مسیر طراحی حرفه‌ای‌تر را هموار می‌کند. خازن متغیر زمانی بهترین انتخاب محسوب می‌شود که تنظیم دقیق و پویا اهمیت داشته باشد.
