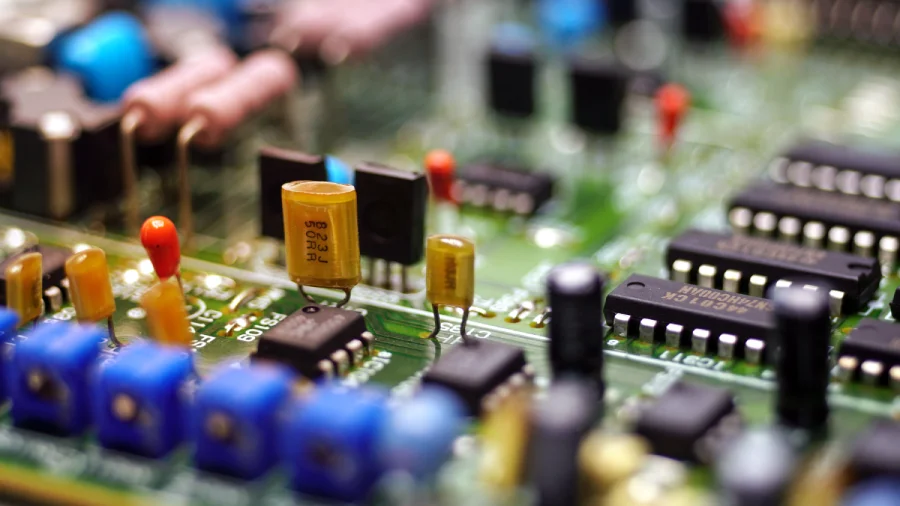

خازن فیلمی چیست و چه کاربردی در مدارهای دقیق دارد؟
اردیبهشت
مهندسان الکترونیک از خازن فیلمی در مدارهایی استفاده میکنند که به پایداری، دقت و تلفات کم نیاز دارند. این نوع خازن از یک لایه نازک پلاستیکی بهعنوان دیالکتریک استفاده میکند و رفتار الکتریکی یکنواختی ارائه میدهد. بسیاری از طراحان خازن فیلمی را برای مدارهای آنالوگ، صوتی و فیلترهای دقیق انتخاب میکنند.
خازن فیلمی که برخی آن را خازن ورقهای نیز مینامند، ساختاری مبتنی بر لایههای نازک فیلم پلیمری دارد. سازندگان این فیلم را با لایههای فلزی ترکیب میکنند و یک ساختار رولشده یا لایهای ایجاد میکنند. این طراحی سطح مؤثر بالایی فراهم میکند و پایداری ظرفیت را افزایش میدهد.
در مقایسه با برخی خازنهای الکترولیتی، خازن فیلمی نشتی کمتری دارد و تغییرات ظرفیت آن در طول زمان کمتر است. همین ویژگی باعث میشود طراحان در مدارهای دقیق از آن استفاده کنند. در این مقاله ساختار، انواع، کاربردها، مزایا و محدودیتهای خازن فیلمی را بررسی میکنیم.
فهرست محتوای این مطلب:
ساختار خازن فیلمی چگونه عملکرد آن را تعیین میکند؟
خازن فیلمی از یک لایه نازک پلیمری بهعنوان دیالکتریک استفاده میکند. سازندگان معمولاً پلیپروپیلن، پلیاستر یا پلیکربنات را برای این لایه انتخاب میکنند. هر ماده ویژگی الکتریکی متفاوتی ایجاد میکند و روی پایداری و تلفات اثر میگذارد.
دو صفحه فلزی روی دو طرف فیلم قرار میگیرند یا لایه فلزی نازک روی سطح فیلم نشانده میشود. مهندسان این ساختار را بهصورت رولشده یا لایهای کنار هم قرار میدهند. این طراحی سطح تماس گستردهای ایجاد میکند و ظرفیت مناسب فراهم میکند.
در مدلهای متالایز، لایه فلزی بسیار نازک است و در صورت بروز جرقه موضعی، بخش آسیبدیده را جدا میکند. این ویژگی به ساختار خاصیت خودترمیمی میدهد و طول عمر را افزایش میدهد. در مدلهای فیلم-فویل، لایه فلزی ضخیمتر است و جریان بالاتری تحمل میکند.
خازن فیلمی معمولاً قطبیت ندارد و مهندس میتواند آن را در هر جهت در مدار نصب کند. این ویژگی طراحی را سادهتر میکند. همچنین این خازن مقاومت سری معادل پایینتری نسبت به بسیاری از خازنهای الکترولیتی دارد.
ساختار پایدار و دیالکتریک با کیفیت باعث میشود خازن فیلمی در مدارهای دقیق عملکرد یکنواختی ارائه دهد.

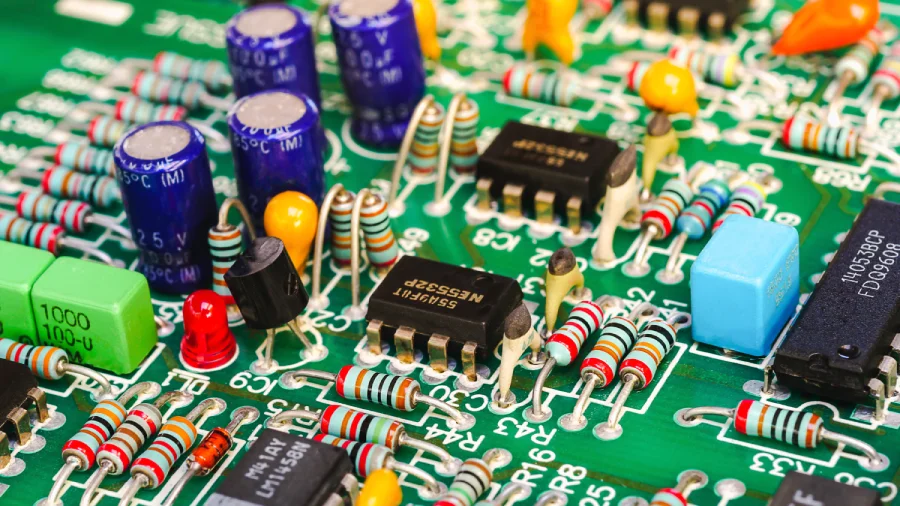

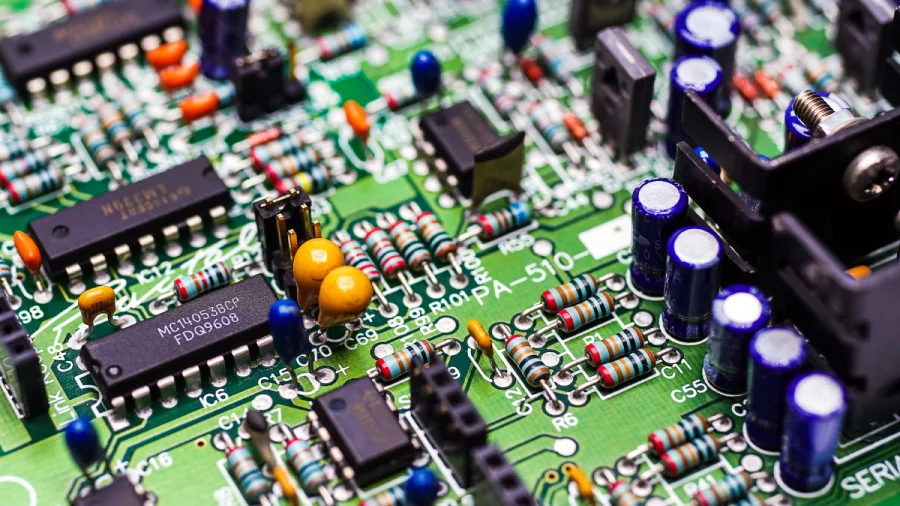

انواع خازن فیلمی و تفاوت آنها
مهندسان خازن فیلمی را بر اساس نوع دیالکتریک و ساختار داخلی دستهبندی میکنند. هر نوع ویژگی خاص خود را دارد.
- پلیپروپیلن (PP): این نوع تلفات بسیار کم دارد و در مدارهای صوتی و فرکانس بالا کاربرد گسترده دارد.
- پلیاستر (PET): این مدل ابعاد کوچکتری دارد و قیمت اقتصادیتری ارائه میدهد. طراحان در کاربردهای عمومی از آن استفاده میکنند.
- پلیکربنات: این نوع پایداری حرارتی مناسبی دارد و در برخی کاربردهای صنعتی استفاده میشود.
- مدل متالایز: این ساختار لایه فلزی نازک دارد و خاصیت خودترمیمی ارائه میدهد.
- مدل فیلم-فویل: این مدل جریان بالاتری تحمل میکند و در کاربردهای توان متوسط استفاده میشود.
شناخت این انواع به طراح کمک میکند خازن فیلمی مناسب را بر اساس فرکانس، دما و سطح دقت انتخاب کند.
کاربردهای خازن فیلمی در مدارهای آنالوگ و صوتی
مهندسان از خازن فیلمی در مدارهای کوپلاژ سیگنال استفاده میکنند. این خازن سیگنال AC را عبور میدهد و مؤلفه DC را حذف میکند. در مدارهای صوتی، این عملکرد کیفیت سیگنال را حفظ میکند و اعوجاج را کاهش میدهد.
در فیلترهای آنالوگ، خازن فیلمی پاسخ فرکانسی دقیقتری ایجاد میکند. پایداری ظرفیت باعث میشود نقطه قطع فیلتر تغییر نکند. همین ویژگی در مدارهای اکولایزر و تقویتکننده اهمیت دارد.
در سیستمهای صوتی حرفهای، مهندسان از خازن فیلمی پلیپروپیلن برای حفظ شفافیت صدا استفاده میکنند. این خازن تلفات دیالکتریک کمی دارد و نویز اضافی ایجاد نمیکند.
در برخی مدارهای تغذیه نیز طراحان از خازن فیلمی برای حذف نویز فرکانس بالا استفاده میکنند. مقاومت سری پایین این خازن به کاهش ریپل کمک میکند.
همچنین خازن فیلمی در مدارهای تایمینگ دقیق و اندازهگیری سیگنال کاربرد دارد. پایداری بلندمدت آن باعث میشود مقدار ظرفیت در طول زمان تغییر محسوسی نداشته باشد.
مزایای فنی خازن فیلمی در مدارهای دقیق و آنالوگ
خازن فیلمی به دلیل ساختار مبتنی بر دیالکتریک پلیمری رفتار الکتریکی پایدار و قابل پیشبینی ارائه میدهد. طراحان زمانی این نوع خازن را انتخاب میکنند که مدار به دقت و ثبات بلندمدت نیاز داشته باشد. لایه فیلم پلیمری ضریب تلفات پایینی ایجاد میکند و انرژی کمتری به گرما تبدیل میکند. همین ویژگی باعث میشود مدار در فرکانسهای متوسط و بالا عملکرد تمیزتری ارائه دهد.
خازن فیلمی تغییر ظرفیت کمی در برابر دما و زمان نشان میدهد. این پایداری به مهندس اجازه میدهد نقطه قطع فیلتر یا مقدار ثابت زمانی مدار را با اطمینان بیشتری محاسبه کند. در مدارهای صوتی و آنالوگ، این ثبات نقش مهمی در حفظ کیفیت سیگنال ایفا میکند.
ساختار بدون قطبیت خازن فیلمی آزادی بیشتری در طراحی ایجاد میکند. مهندس میتواند قطعه را بدون نگرانی از جهت نصب در مدار قرار دهد. همچنین مقاومت سری معادل پایین این خازن باعث میشود نویز و اعوجاج کمتری در مسیر سیگنال ایجاد شود.
در مدلهای متالایز، لایه فلزی نازک امکان خودترمیمی را فراهم میکند. اگر تخلیه جزئی در نقطهای رخ دهد، ساختار اطراف آن بخش را ایزوله میکند و عملکرد کلی حفظ میشود. این ویژگی طول عمر مؤثر قطعه را افزایش میدهد.
مجموع این مزایا باعث میشود خازن فیلمی در مدارهای آنالوگ، صوتی، فیلترهای دقیق و کاربردهای اندازهگیری جایگاه ویژهای داشته باشد.
محدودیتهای عملکردی خازن فیلمی در طراحی صنعتی
خازن فیلمی با وجود پایداری بالا، در برخی کاربردها محدودیت ایجاد میکند. این نوع خازن در ظرفیتهای بالا ابعاد فیزیکی بزرگتری نسبت به خازنهای سرامیکی یا الکترولیتی اشغال میکند. در طراحی بردهای فشرده، این افزایش حجم میتواند فضای ارزشمند مدار را محدود کند.
خازن فیلمی معمولاً برای ذخیره انرژی حجیم مناسب نیست. طراح در مدارهای تغذیه قدرت که به ظرفیتهای بسیار بالا نیاز دارند، گزینههای دیگری را انتخاب میکند. ساختار پلیمری این خازن چگالی ظرفیت پایینتری نسبت به الکترولیتیها ارائه میدهد.
برخی مدلهای پلیپروپیلن قیمت بالاتری دارند و هزینه نهایی پروژه را افزایش میدهند. در پروژههای اقتصادی، این موضوع میتواند تصمیمگیری را تحت تأثیر قرار دهد. مهندس باید بین کیفیت سیگنال و هزینه تعادل ایجاد کند.
همچنین خازن فیلمی در برابر ولتاژهای بسیار بالا یا شرایط محیطی خشن نیاز به انتخاب دقیق دارد. افزایش دمای محیط میتواند روی طول عمر تأثیر بگذارد، بهویژه اگر طراحی تهویه مناسب نداشته باشد.
در کاربردهای فرکانس بسیار بالا، برخی مدلها نسبت به سرامیکیهای تخصصی عملکرد ضعیفتری ارائه میدهند. طراح باید محدوده فرکانسی دقیق مدار را بررسی کند و دیالکتریک مناسب را انتخاب کند.
شناخت این محدودیتها به مهندس کمک میکند خازن فیلمی را فقط در جایگاه مناسب به کار گیرد و از انتخاب نادرست جلوگیری کند.
جمعبندی
در این مقاله، خازن فیلمی را از نظر ساختار، انواع، کاربردها و ویژگیهای عملکردی بررسی کردیم. این نوع خازن با استفاده از دیالکتریک پلیمری رفتار پایدار و تلفات پایین ارائه میدهد و در مدارهای آنالوگ و صوتی جایگاه مهمی دارد. طراحان از خازن فیلمی در فیلترهای دقیق، مدارهای کوپلاژ و سیستمهای اندازهگیری استفاده میکنند زیرا این قطعه ظرفیت باثبات و نویز کم فراهم میکند.
ساختار بدون قطبیت و مقاومت سری پایین، طراحی مدار را سادهتر میکند و کیفیت سیگنال را حفظ میکند. در مدلهای متالایز، خاصیت خودترمیمی طول عمر مؤثر را افزایش میدهد و قابلیت اطمینان مدار را بالا میبرد. این ویژگیها خازن فیلمی را به گزینهای مناسب برای کاربردهای دقیق تبدیل میکند.
با این حال، طراح باید محدودیتهای ابعادی و ظرفیت را در نظر بگیرد. این خازن برای ذخیره انرژی حجیم یا کاربردهای بسیار فشرده همیشه بهترین انتخاب نیست. مهندس با تحلیل دقیق نیاز مدار میتواند جایگاه مناسب خازن فیلمی را تعیین کند و از مزایای آن در شرایط درست بهره ببرد.
سؤالات متداول
خازن فیلمی از یک لایه پلیمری نازک بهعنوان دیالکتریک استفاده میکند و ظرفیت پایدار ارائه میدهد.
خازن فیلمی پایداری ظرفیت بیشتری در مدارهای آنالوگ ارائه میدهد، اما سرامیکی ابعاد کوچکتری در ظرفیت مشابه دارد.
این خازن تلفات پایین و اعوجاج کم ایجاد میکند و کیفیت سیگنال را حفظ میکند.
خازن ورقهای همان خازن فیلمی است و برخی منابع این دو اصطلاح را بهجای یکدیگر استفاده میکنند.
مهندسان در فیلترها، کوپلاژ سیگنال، مدارهای آنالوگ و سیستمهای صوتی از آن استفاده میکنند.
این خازن برای ظرفیتهای متوسط مناسب است، اما برای ذخیره انرژی حجیم گزینههای بهتری وجود دارد.
