تفاوت خازن‌ الکترولیت خشک و مرطوب

خازن‌ها نقش حیاتی در ذخیره‌سازی و مدیریت انرژی الکتریکی دارند و عملکرد بسیاری از مدارها به کارایی صحیح آن‌ها وابسته است. خازن‌های الکترولیت به دلیل ظرفیت بالاتر نسبت به خازن‌های معمولی در منابع تغذیه، مدارهای صوتی و سیستم‌های مخابراتی کاربرد گسترده‌ای پیدا کرده‌اند. تفاوت خازن‌ الکترولیت خشک و مرطوب یکی از مهم‌ترین نکاتی است که طراحان و علاقه‌مندان الکترونیک باید در انتخاب قطعات مدار به آن توجه کنند.

خازن‌های الکترولیت  دو دسته اصلی خشک و مرطوب تقسیم می‌شوند که هرکدام ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند. خازن‌های مرطوب از الکترولیت مایع تشکیل شده و ظرفیت حجمی بالایی ارائه می‌دهند، اما طول عمر آن‌ها محدود و حساس به دما و شرایط محیطی است. در مقابل، خازن‌های خشک با الکترولیت جامد یا پلیمر رسانا ساخته می‌شوند و پایداری، طول عمر و عملکرد قابل‌اعتماد در شرایط کاری سخت را تضمین می‌کنند.

شناخت دقیق تفاوت خازن‌ الکترولیت خشک و مرطوب به طراحان کمک می‌کند تا با توجه به نیاز مدار و محدودیت‌های محیطی، انتخاب صحیحی انجام دهند.

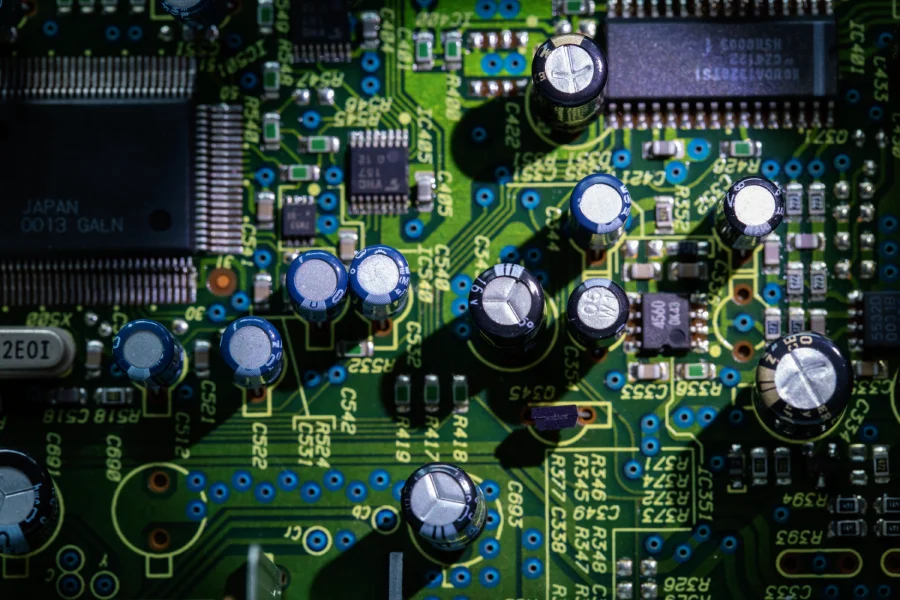

خازن الکترولیت مرطوب

خازن الکترولیت مرطوب یکی از رایج‌ترین انواع خازن در صنعت الکترونیک است. این خازن به دلیل ظرفیت بالا و قیمت مناسب، در بسیاری از مدارها به‌ویژه منابع تغذیه و فیلترها استفاده می‌شود. در این نوع خازن، الکترولیت به صورت مایع درون محفظه فلزی یا آلومینیومی قرار دارد. همین وجود مایع باعث می‌شود که ظرفیت خازن نسبت به دیگر انواع خازن‌ها بسیار بیشتر باشد.

ساختار اصلی خازن الکترولیت مرطوب شامل آند فلزی، لایه اکسید به عنوان دی‌الکتریک و مایع رسانا به‌عنوان الکترولیت است. این ساختار ساده اما کارآمد باعث می‌شود خازن بتواند انرژی الکتریکی زیادی را ذخیره کند. البته وجود مایع رسانا در طول زمان ممکن است مشکلاتی ایجاد کند. به مرور زمان و در شرایط دمای بالا، این مایع تبخیر یا نشت می‌کند. همین موضوع عمر مفید خازن را کاهش می‌دهد.

از نظر ویژگی، خازن الکترولیت مرطوب ظرفیت بالا، قیمت مناسب و تنوع ولتاژ گسترده دارد. اما جریان نشتی آن نسبت به خازن‌های خشک بیشتر است. همچنین در دماهای بالا یا محیط‌های مرطوب، پایداری کمتری دارد. به همین دلیل در کاربردهای حساس و طولانی‌مدت، انتخاب آن چندان مناسب نیست.

با وجود این محدودیت‌ها، کاربردهای خازن الکترولیت مرطوب گسترده است. در منابع تغذیه سوئیچینگ، فیلترهای صوتی، مدارهای ساده و پروژه‌های دانشجویی یا دستگاه‌های خانگی به‌وفور دیده می‌شود. اگرچه طول عمر آن کمتر از خازن خشک است، اما برای مدارهای کم‌هزینه و عمومی گزینه‌ای اقتصادی محسوب می‌شود.

به طور خلاصه، خازن الکترولیت مرطوب با وجود محدودیت‌ها، به دلیل قیمت پایین و ظرفیت بالا، همچنان یکی از گزینه‌های اصلی است و فهم تفاوت خازن‌ الکترولیت خشک و مرطوب به انتخاب بهتر کمک می‌کند.

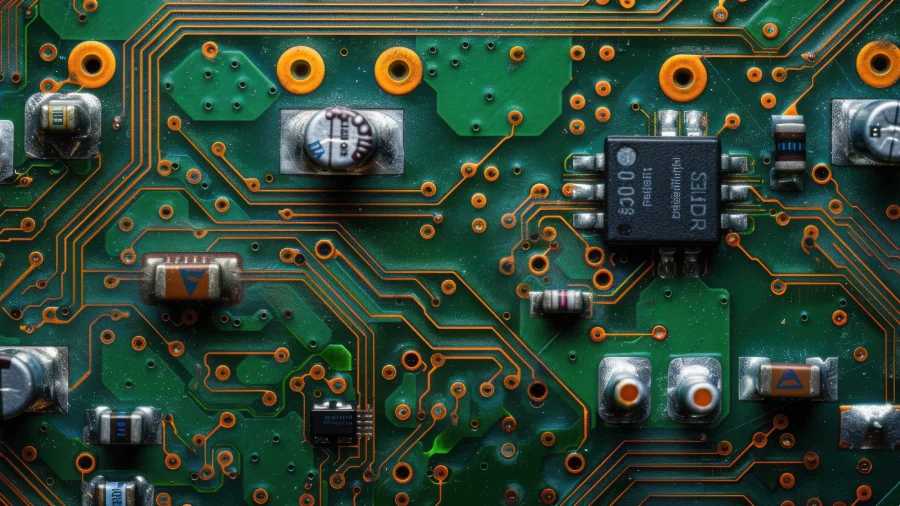

خازن الکترولیت خشک

خازن الکترولیت خشک نوعی پیشرفته‌تر از خازن‌های الکترولیت است که به جای مایع، از یک ماده جامد یا نیمه‌جامد به عنوان الکترولیت استفاده می‌کند. این تغییر در ساختار باعث افزایش چشمگیر دوام، پایداری و طول عمر خازن می‌شود. در بسیاری از مدارهای حساس صنعتی و تجهیزات الکترونیکی مدرن، خازن الکترولیت خشک انتخاب اصلی طراحان است.

ساختار این خازن شامل آند فلزی (معمولاً آلومینیوم یا تانتالیوم)، لایه اکسید به‌عنوان دی‌الکتریک و یک پلیمر رسانا یا ماده نیمه‌جامد به‌عنوان الکترولیت است. استفاده از مواد جامد باعث می‌شود خازن در برابر دماهای بالا، لرزش و شرایط محیطی سخت مقاوم باشد. برخلاف خازن مرطوب، این نوع خازن دچار تبخیر یا نشت الکترولیت نمی‌شود و همین موضوع عمر آن را چند برابر افزایش می‌دهد.

ویژگی‌های مهم خازن الکترولیت خشک شامل طول عمر بالا، جریان نشتی بسیار کم، مقاومت سری معادل (ESR) پایین و عملکرد پایدار در بازه دمایی وسیع است. این خازن‌ها حتی در کاربردهای طولانی‌مدت و شرایط کاری شدید نیز کیفیت خود را حفظ می‌کنند. البته قیمت آن‌ها بیشتر از خازن‌های مرطوب است و در برخی ظرفیت‌ها یا ولتاژها محدودیت دارند.

کاربردهای این نوع خازن بسیار متنوع است. از سیستم‌های کامپیوتری و تجهیزات مخابراتی گرفته تا صنایع پزشکی، خودروسازی، تجهیزات نظامی و هوافضا، همگی از خازن الکترولیت خشک استفاده می‌کنند. در این مدارها، پایداری و طول عمر اهمیت زیادی دارد و هزینه بالاتر خازن در مقابل عملکرد مطمئن توجیه‌پذیر است.

به طور کلی، خازن الکترولیت خشک بهترین گزینه برای پروژه‌هایی است که نیاز به دوام، پایداری و عملکرد بدون خطا دارند. انتخاب این خازن به‌خصوص در مدارهای حساس صنعتی، امنیتی و مخابراتی، می‌تواند تضمین‌کننده کیفیت و طول عمر دستگاه باشد.

مطالعه ویژگی‌های خازن مرطوب به شما دید بهتری نسبت به تفاوت خازن‌ الکترولیت خشک و مرطوب می‌دهد و انتخاب درست را آسان می‌کند.

تفاوت خازن‌ الکترولیت خشک و مرطوب

شناخت تفاوت خازن‌ الکترولیت خشک و مرطوب برای انتخاب صحیح در طراحی یا تعمیر مدار ضروری است. هر دو نوع در ظاهر شبیه هم هستند، اما ساختار داخلی و عملکردشان تفاوت‌های چشمگیری دارد. در ادامه به مهم‌ترین این تفاوت‌ها به‌صورت دقیق اشاره می‌کنیم:

•  ساختار و الکترولیت: در خازن مرطوب، الکترولیت به شکل مایع درون محفظه فلزی قرار دارد. این مایع رسانایی بالا دارد اما در طول زمان دچار تبخیر یا نشتی می‌شود. در مقابل، خازن خشک از الکترولیت جامد یا پلیمر رسانا استفاده می‌کند که پایداری شیمیایی و مکانیکی بیشتری دارد و دچار تغییر حالت نمی‌شود.
•  طول عمر و پایداری: طول عمر خازن مرطوب محدود است و معمولاً پس از چند هزار ساعت کارکرد کیفیت خود را از دست می‌دهد. درحالی‌که خازن خشک می‌تواند چند برابر بیشتر عمر کند و در شرایط سخت صنعتی هم عملکرد پایدار داشته باشد. همین تفاوت باعث شده خازن خشک برای پروژه‌های حساس و طولانی‌مدت انتخاب اول باشد.
•  جریان نشتی و ESR: خازن مرطوب معمولاً جریان نشتی بالاتر و مقاومت سری معادل (ESR) بیشتری دارد. این موضوع می‌تواند باعث اتلاف انرژی و تولید حرارت در مدار شود. خازن خشک با ESR پایین‌تر و جریان نشتی ناچیز، راندمان و بازدهی مدار را به‌طور قابل‌توجهی افزایش می‌دهد.
• رفتار در دما و فرکانس: خازن مرطوب در دماهای بالا یا محیط‌های مرطوب ناپایدار می‌شود و ظرفیت آن تغییر می‌کند. همچنین در فرکانس‌های بالا تلفات بیشتری دارد. خازن خشک توانایی کار در بازه دمایی وسیع و پاسخ فرکانسی دقیق‌تر دارد و همین ویژگی آن را برای منابع تغذیه سوئیچینگ و مدارهای پرسرعت مناسب‌تر می‌کند.
•  هزینه و کاربرد: هزینه خازن مرطوب کمتر است و برای پروژه‌های عمومی یا کم‌هزینه مقرون‌به‌صرفه محسوب می‌شود. در مقابل، خازن خشک قیمت بالاتری دارد اما در تجهیزات صنعتی، پزشکی، مخابراتی و هوافضا که پایداری اهمیت زیادی دارد، انتخابی مطمئن است.

چگونه تفاوت خازن‌ الکترولیت خشک و مرطوب روی عملکرد مدار تأثیر می‌گذارد

خازن‌ها نقش بسیار مهمی در مدارهای الکترونیکی دارند و عملکرد آن‌ها به نوع خازن، ظرفیت و شرایط محیطی بستگی دارد. تفاوت خازن‌ الکترولیت خشک و مرطوب می‌تواند تأثیر قابل توجهی بر عملکرد مدار بگذارد. خازن‌های خشک به دلیل داشتن الکترولیت جامد یا پلیمر رسانا، جریان نشتی بسیار کمی دارند و ESR پایینی ارائه می‌دهند، بنابراین در مدارهای حساس و با فرکانس بالا عملکردی پایدار و دقیق ارائه می‌کنند. این ویژگی‌ها باعث می‌شوند مدارها کمتر تحت تأثیر نوسانات دما و ولتاژ قرار بگیرند و طول عمر تجهیزات افزایش یابد.

در مقابل، خازن‌های مرطوب که دارای الکترولیت مایع هستند، ظرفیت بالاتری ارائه می‌دهند و برای مدارهایی که نیاز به ذخیره انرژی بیشتر دارند، مناسب هستند. با این حال، حساسیت آن‌ها به دما و رطوبت و جریان نشتی بالاتر، می‌تواند باعث کاهش پایداری مدار و کاهش طول عمر تجهیزات شود. بنابراین طراحان باید در هنگام انتخاب خازن، به تفاوت خازن الکترولیت خشک و مرطوب و شرایط عملیاتی مدار توجه ویژه داشته باشند.

شناخت این تفاوت‌ها به شما کمک می‌کند تا در طراحی و تعمیر مدارها انتخاب دقیق‌تری داشته باشید و عملکرد بهینه مدار را تضمین کنید. در بسیاری از مدارهای صنعتی، مخابراتی و قدرت، استفاده از ترکیبی از خازن‌های خشک و مرطوب می‌تواند تعادل مناسبی بین ظرفیت، هزینه و پایداری ایجاد کند. بنابراین بررسی دقیق تفاوت خازن الکترولیت خشک و مرطوب قبل از تصمیم‌گیری نهایی ضروری است و از بروز مشکلات عملکردی و تعمیرات غیرضروری جلوگیری می‌کند.

جمع‌بندی

شناخت تفاوت خازن‌ الکترولیت خشک و مرطوب برای طراحان و علاقه‌مندان الکترونیک اهمیت ویژه‌ای دارد، زیرا هر نوع خازن ویژگی‌ها و محدودیت‌های خاص خود را دارد که عملکرد مدار را تحت تأثیر قرار می‌دهد. خازن‌های مرطوب به دلیل الکترولیت مایع ظرفیت بالایی ارائه می‌دهند و برای مدارهایی که نیاز به ذخیره انرژی زیاد دارند یا پروژه‌های کم‌هزینه مناسب هستند، گزینه‌ای کاربردی محسوب می‌شوند. با این حال، حساسیت به دما و رطوبت و طول عمر محدود از نقاط ضعف این نوع خازن‌ها به شمار می‌آید. همچنین جریان نشتی بالاتر و مقاومت سری معادل بیشتر، می‌تواند در مدارهای حساس موجب اتلاف انرژی شود.

در مقابل، خازن‌های خشک با الکترولیت جامد یا پلیمر رسانا، طول عمر بیشتری دارند و در شرایط محیطی سخت، عملکرد پایدار و قابل‌اعتماد ارائه می‌دهند. ESR پایین و جریان نشتی ناچیز این نوع خازن، باعث بهبود راندمان و پاسخ فرکانسی دقیق‌تر مدار می‌شود. اگرچه هزینه آن‌ها بالاتر است، اما در مدارهای صنعتی، مخابراتی، پزشکی و سیستم‌های حساس سرمایه‌گذاری روی خازن خشک کاملاً منطقی و اقتصادی است.

با درک دقیق تفاوت خازن‌ الکترولیت خشک و مرطوب، طراحان می‌توانند مزایا و محدودیت‌های هر نوع را بررسی کنند، کاربردهای مناسب آن‌ها را شناسایی نمایند و برنامه‌ریزی دقیق برای نگهداری و پیش‌بینی طول عمر مدار داشته باشند. این شناخت، پایه‌ای برای تصمیم‌گیری هوشمندانه در طراحی و تعمیر مدارهای الکترونیکی است و تضمین می‌کند عملکرد تجهیزات بهینه، پایدار و طولانی‌مدت باقی بماند.
