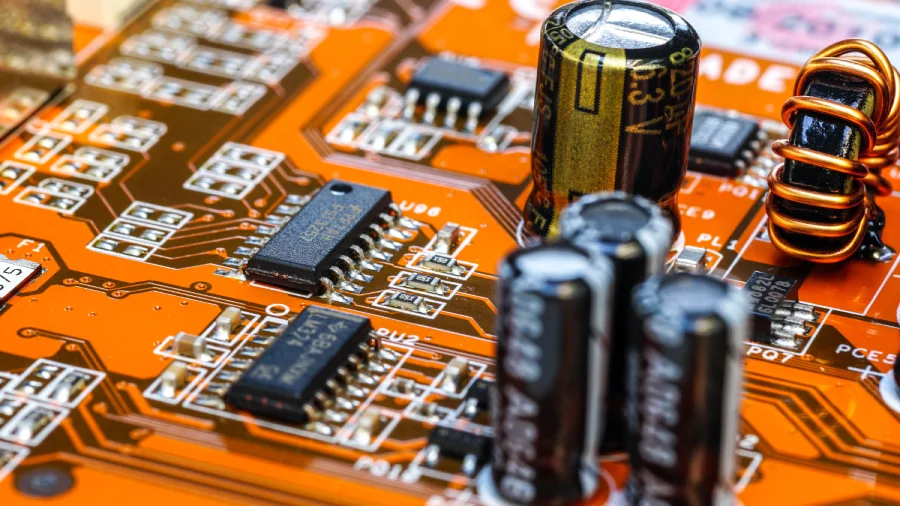

انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه میخی| نکات مهم

انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه میخی از مهم‌ترین مراحل طراحی مدارهای الکترونیکی محسوب می‌شود. این دو عامل تعیین می‌کنند مدار تا چه اندازه پایدار، دقیق و مقاوم عمل کند. هر طراح الکترونیک می‌داند که خازن مناسب می‌تواند تفاوت بزرگی در کیفیت عملکرد مدار ایجاد کند. خازن الکترولیت پایه میخی با وظیفه‌ی تثبیت ولتاژ و ذخیره‌ی انرژی، نقشی کلیدی در جلوگیری از نوسان و خرابی اجزای حساس دارد.

اهمیت انتخاب درست این نوع خازن تنها به ظرفیت یا ولتاژ محدود نمی‌شود، بلکه ارتباط مستقیمی با طول عمر و راندمان مدار دارد. زمانی که مقدار ظرفیت کمتر از نیاز واقعی مدار در نظر گرفته شود، نوسان ولتاژ افزایش می‌یابد و مدار ناپایدار عمل می‌کند. در مقابل، انتخاب خازنی با ولتاژ پایین‌تر از مقدار لازم می‌تواند به آسیب دائمی مدار منجر شود.

این مقاله تمام نکات فنی و تجربی مورد نیاز برای انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه میخی را بررسی می‌کند. همچنین عواملی مانند دمای محیط، پلاریته و نحوه‌ی نصب مورد توجه قرار گرفته‌اند تا انتخاب خازن با اطمینان کامل انجام شود. رعایت این اصول ساده، موجب عملکرد پایدار، کاهش خطا و افزایش طول عمر خازن در هر مدار الکترونیکی خواهد شد.

ظرفیت خازن چیست و چگونه مقدار مناسب انتخاب می‌شود؟

ظرفیت خازن نشان می‌دهد خازن الکترولیت پایه میخی چه میزان بار الکتریکی را می‌تواند در خود ذخیره کند. این مقدار با واحد میکروفاراد (µF) بیان می‌شود و رابطه‌ی مستقیم با نیاز مدار به انرژی دارد. هرچه ظرفیت خازن بیشتر باشد، توانایی آن در صاف کردن ولتاژ و حفظ انرژی الکتریکی نیز افزایش می‌یابد. در فرآیند انتخاب ظرفیت و ولتاژ خازن الکترولیت، توجه به نوع مدار، جریان مصرفی و شرایط کاری اهمیت زیادی دارد.

در مدارهای تغذیه یا پاورساپلای، خازن الکترولیت انرژی خروجی از یکسوکننده را ذخیره می‌کند تا نوسانات ولتاژ کاهش یابد. زمانی که ظرفیت خازن پایین انتخاب شود، ریپل ولتاژ افزایش پیدا می‌کند و دستگاه دچار ناپایداری می‌شود. به‌همین دلیل طراحان برای هر آمپر جریان خروجی، ظرفیتی در حدود ۱۰۰۰ تا ۲۰۰۰ میکروفاراد در نظر می‌گیرند تا ولتاژ خروجی در محدوده‌ای ثابت باقی بماند.

در مدارهای صوتی یا سیگنال، ظرفیت بسیار بالا ممکن است پاسخ فرکانسی را مختل کند. در چنین مدارهایی، خازن‌هایی با ظرفیت پایین‌تر (مانند ۱µF تا ۱۰۰µF) عملکرد دقیق‌تر و سریع‌تری دارند. انتخاب ظرفیت در این نوع کاربردها باید بر اساس فرکانس کاری و زمان پاسخ مدار انجام گیرد.

عامل مهم دیگر، مقاومت معادل سری یا ESR است. خازن‌هایی با ESR پایین‌تر گرمای کمتری تولید می‌کنند و در مدارهای قدرت بازده بالاتری ارائه می‌دهند. در مقابل، ESR بالا موجب افت ولتاژ و افزایش حرارت می‌شود. بنابراین انتخاب خازن با ظرفیت مناسب و ESR پایین، به بهبود کارایی مدار و افزایش طول عمر آن کمک می‌کند.

در نهایت، طراح باید ظرفیت خازن را به‌گونه‌ای انتخاب کند که میان پایداری ولتاژ، سرعت پاسخ و اندازه‌ی فیزیکی خازن تعادل برقرار شود. رعایت این اصل، عملکرد پایدار و دقیق مدار را در شرایط کاری مختلف تضمین می‌کند.

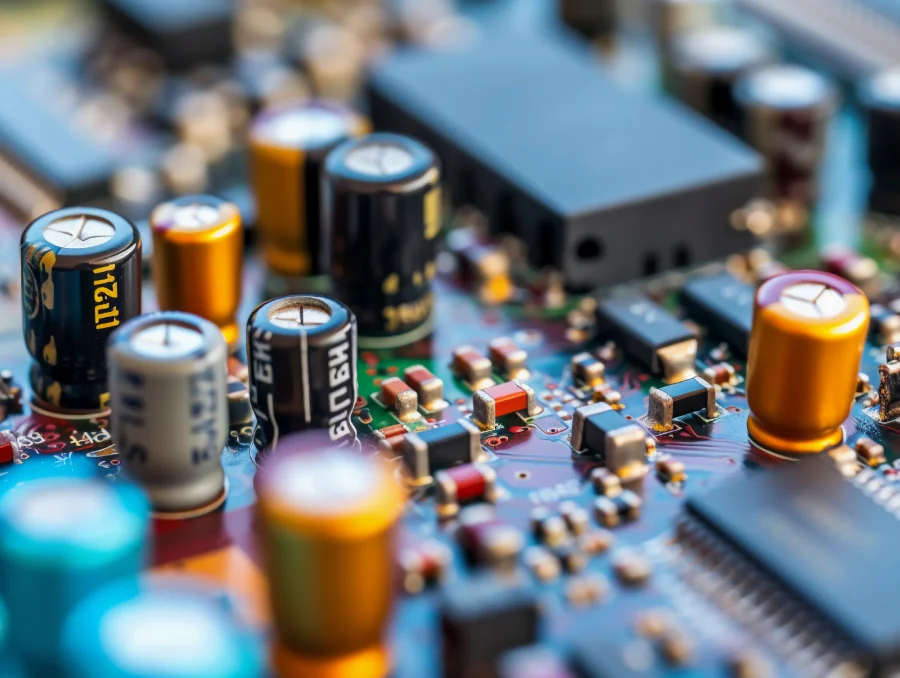

اهمیت انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه میخی

در هر مدار الکترونیکی، خازن الکترولیت یکی از اجزای حیاتی برای حفظ پایداری ولتاژ و کنترل نویز به شمار می‌رود. مهندسان الکترونیک هنگام طراحی مدار، با دقت ظرفیت و ولتاژ خازن را انتخاب می‌کنند تا عملکرد سیستم در بلندمدت بدون افت کیفیت ادامه یابد. خازن الکترولیت وظیفه دارد بار الکتریکی را ذخیره کند و در زمان نیاز، آن را آزاد سازد تا ولتاژ مدار در محدوده‌ای پایدار باقی بماند. اگر انتخاب ظرفیت و ولتاژ خازن الکترولیت به‌درستی صورت نگیرد، مدار دچار نوسان ولتاژ، افزایش دما یا حتی خرابی کامل می‌شود.

ظرفیت خازن تعیین می‌کند چه مقدار انرژی الکتریکی در خود نگه می‌دارد. زمانی که ظرفیت پایین‌تر از مقدار لازم انتخاب شود، خازن نمی‌تواند نوسانات ولتاژ را به‌خوبی فیلتر کند. در نتیجه، مدار دچار ریپل، نویز و عملکرد ناپایدار خواهد شد. از سوی دیگر، انتخاب خازن با ظرفیت بسیار بالا نیز می‌تواند باعث افزایش زمان شارژ و دشارژ شود و در مدارهایی با تغییرات سریع، پاسخ کندی ایجاد کند. بنابراین طراح باید بین پایداری ولتاژ و سرعت پاسخ، تعادلی منطقی برقرار کند.

ولتاژ نامی خازن نیز نقشی حیاتی در دوام آن دارد. اگر ولتاژ کاری مدار از مقدار نامی خازن بیشتر شود، دی‌الکتریک داخلی آسیب می‌بیند و احتمال ترکیدن یا نشت الکترولیت افزایش می‌یابد. برای جلوگیری از این مشکل، بهتر است خازن با ولتاژی ۲۰ تا ۳۰ درصد بالاتر از ولتاژ واقعی مدار انتخاب شود. این حاشیه‌ی ایمنی از فشار الکتریکی اضافی جلوگیری می‌کند و عمر مفید خازن را افزایش می‌دهد.

اگر انتخاب ظرفیت و ولتاژ خازن الکترولیت به درستی صورت بگیرد نه‌تنها از آسیب به مدار جلوگیری می‌کند بلکه موجب عملکرد پایدار، کاهش حرارت و افزایش طول عمر تجهیزات می‌شود. هر طراح حرفه‌ای باید این دو پارامتر را با دقت بررسی کند تا مدار در شرایط کاری مختلف، عملکردی مطمئن و پایدار ارائه دهد.

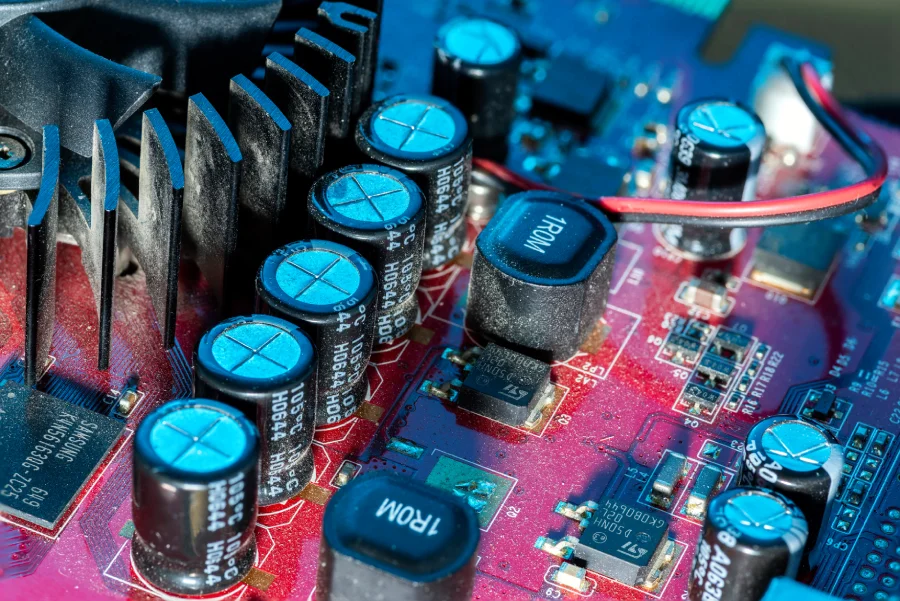

ولتاژ نامی مناسب در انتخاب ظرفیت و ولتاژ خازن الکترولیت چقدر است؟

ولتاژ نامی خازن بیشترین ولتاژی است که خازن می‌تواند بدون آسیب در برابر آن مقاومت کند. در زمان انتخاب ظرفیت و ولتاژ خازن الکترولیت، تعیین مقدار صحیح ولتاژ یکی از عوامل حیاتی در جلوگیری از خرابی مدار محسوب می‌شود.

اگر ولتاژ مدار از مقدار نامی خازن بیشتر باشد، دی‌الکتریک داخلی آن تخریب شده و احتمال نشت یا انفجار خازن افزایش می‌یابد. برای جلوگیری از چنین شرایطی، توصیه می‌شود همواره ولتاژ خازن بالاتر از ولتاژ کاری مدار انتخاب شود. به‌عنوان نمونه، در مداری با ولتاژ ۵ ولت، انتخاب خازن با ولتاژ ۱۰ ولت ایمن‌تر است و فشار الکتریکی کمتری بر عایق وارد می‌کند.

در مدارهای سوئیچینگ که نوسان ولتاژ زیاد است، انتخاب خازن با ولتاژی دو برابر ولتاژ کاری مدار موجب پایداری بیشتر و کاهش احتمال خرابی خواهد شد. همچنین باید توجه داشت که در دماهای بالا، تحمل ولتاژ خازن کاهش می‌یابد، بنابراین در محیط‌های گرم استفاده از خازن با ولتاژ بالاتر الزامی است.

در خازن‌های پایه میخی، محدوده ولتاژ معمولاً از ۶.۳ تا ۴۰۰ ولت متغیر است. برای مدارهای خانگی یا صنعتی سبک، خازن‌هایی با ولتاژ ۱۶ تا ۵۰ ولت متداول‌تر هستند. در مدارهایی با تغییرات زیاد بار یا ولتاژ متناوب، انتخاب ولتاژ بالاتر موجب پایداری و طول عمر بیشتر خازن می‌شود.

در مجموع، رعایت نسبت مناسب بین ولتاژ کاری مدار و ولتاژ نامی خازن، امنیت مدار و دوام خازن را تضمین می‌کند.

تأثیر دما، پلاریته و محل نصب در عملکرد خازن

عملکرد خازن الکترولیت پایه میخی علاوه بر ظرفیت و ولتاژ، تحت تأثیر شرایط محیطی، دما و نحوه نصب قرار دارد. در فرآیند انتخاب ظرفیت و ولتاژ خازن الکترولیت، بررسی این عوامل ضروری است تا کارایی خازن در شرایط واقعی حفظ شود.

دمای کاری تأثیر مستقیم بر طول عمر خازن دارد. افزایش دما موجب تبخیر سریع‌تر الکترولیت داخلی و کاهش ظرفیت مؤثر خازن می‌شود. طبق یک قاعده تجربی، افزایش هر ۱۰ درجه سانتی‌گراد بالاتر از مقدار استاندارد، عمر خازن را تقریباً نصف می‌کند. بنابراین در محیط‌های گرم، استفاده از خازن با دمای کاری ۱۰۵ درجه سانتی‌گراد گزینه‌ای ایمن‌تر است.

پلاریته از دیگر عوامل مهم در عملکرد خازن است. خازن‌های الکترولیت قطب مثبت و منفی دارند و در صورت اشتباه در نصب، به‌سرعت دچار آسیب می‌شوند. علامت منفی معمولاً با نوار مشخصی بر روی بدنه درج شده است و باید مطابق پلاریته مدار متصل شود.

محل نصب نیز تأثیر بسزایی بر عملکرد دارد. خازن باید از منابع حرارتی نظیر ترانزیستورهای قدرت یا مقاومت‌های بزرگ فاصله داشته باشد تا از انتقال گرما جلوگیری شود. همچنین پایه‌ها باید با لحیم‌کاری مناسب و بدون فشار مکانیکی ثابت شوند تا اتصال مطمئنی برقرار بماند.

رعایت این نکات ساده، موجب افزایش پایداری مدار و طول عمر خازن می‌شود. ترکیب انتخاب صحیح ظرفیت و ولتاژ با نصب اصولی و شرایط محیطی مناسب، عملکردی ایمن و پایدار را برای خازن الکترولیت پایه میخی تضمین می‌کند.

جمع‌بندی

انتخاب صحیح خازن الکترولیت پایه میخی از عوامل کلیدی در پایداری و عمر مفید مدارهای الکترونیکی به شمار می‌رود. فرآیند انتخاب ظرفیت و ولتاژ خازن الکترولیت باید بر اساس ویژگی‌های مدار، شرایط محیطی و نوع کاربرد انجام گیرد.

در هنگام انتخاب، ظرفیت خازن باید با جریان خروجی مدار متناسب باشد و ولتاژ نامی آن حداقل ۲۰ تا ۳۰ درصد بالاتر از ولتاژ کاری مدار در نظر گرفته شود. همچنین استفاده از خازن‌هایی با دمای کاری بالا و مقاومت سری پایین (ESR) موجب افزایش بازده و پایداری مدار خواهد شد.

برند و کیفیت ساخت خازن نیز اهمیت دارد. خازن‌های تولیدشده توسط برندهای معتبر دارای تحمل حرارتی بیشتر، ظرفیت دقیق‌تر و عمر طولانی‌تری هستند. در مقابل، خازن‌های بی‌کیفیت ممکن است در مدت کوتاهی دچار نشت یا تغییر ظرفیت شوند که این امر موجب خرابی مکرر مدار خواهد شد.

انتخاب صحیح خازن نه‌تنها موجب بهبود عملکرد مدار می‌شود بلکه از بروز خطاهای رایج و هزینه‌های تعمیر جلوگیری می‌کند. طراحی علمی و انتخاب اصولی خازن الکترولیت پایه میخی، تضمین‌کننده عملکرد پایدار و ایمن در بلندمدت خواهد بود. رعایت نکات مطرح‌شده، راهنمایی جامع برای انتخاب دقیق و مطمئن خازن در هر نوع مدار محسوب می‌شود.
