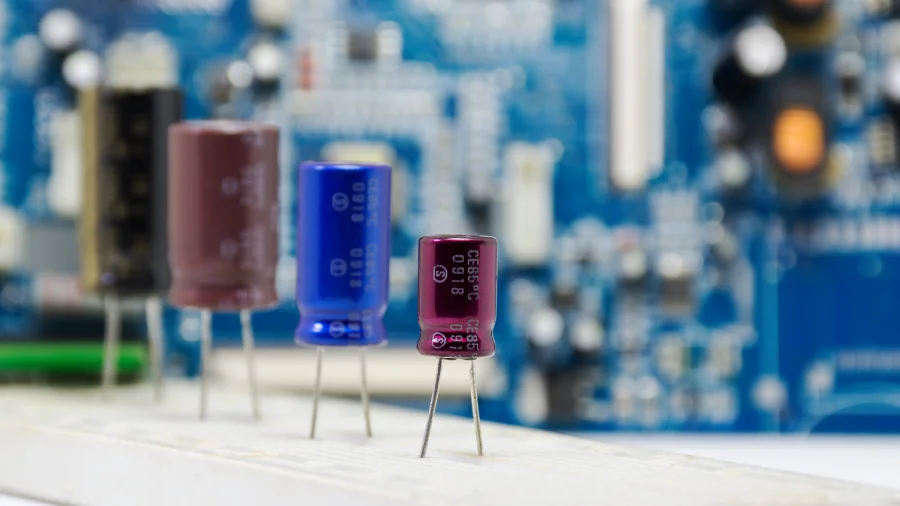

نصب خازن الکترولیت پایه میخی و نکات مهم لحیم‌کاری

در فرایند تعمیر، طراحی یا تولید مدارهای الکترونیکی، نصب خازن الکترولیت پایه میخی یکی از مراحل مهم و تعیین‌کننده است. این نوع خازن به دلیل ساختار مستحکم، ظرفیت بالا و مقاومت در برابر جریان‌های ضربه‌ای، در منابع تغذیه، درایوهای صنعتی و مدارهای قدرت استفاده می‌شود. با این حال، نحوه‌ی نصب صحیح آن نقش مستقیمی در عملکرد و طول عمر مدار دارد. اشتباه در جهت‌گیری پایه‌ها، استفاده از دمای لحیم‌کاری نامناسب یا بی‌توجهی به پلاریته می‌تواند باعث خرابی خازن و آسیب به سایر اجزای مدار شود.

در این مطلب، تمام مراحل نصب خازن الکترولیت پایه میخی را به‌صورت مرحله‌به‌مرحله مرور می‌کنیم تا هنگام مونتاژ یا تعمیر، بتوانی با اطمینان و دقت بالا کار را انجام دهی. تمرکز ما روی بخش فنی و عملی نصب است، نه روی معرفی خود خازن؛ بنابراین این راهنما برای تکنسین‌ها و مهندسانی مناسب است که با انواع خازن آشنا هستند و حالا به دنبال نصب اصولی و استاندارد آن هستند.

نکات مهم قبل از نصب خازن الکترولیت پایه میخی

قبل از آغاز فرآیند نصب خازن الکترولیت پایه میخی، بررسی مجموعه‌ای از نکات فنی و اجرایی ضروری است. رعایت این موارد، نه‌تنها کیفیت نصب را بالا می‌برد بلکه از آسیب دیدن خازن و سایر اجزای مدار جلوگیری می‌کند. اولین گام، تطبیق مشخصات خازن با طراحی مدار است. ظرفیت (µF)، ولتاژ کاری (VDC) و دمای مجاز خازن باید با نیاز مدار هماهنگ باشند. نصب خازنی با ولتاژ کمتر از مقدار لازم، باعث تخریب سریع دی‌الکتریک و نشت الکترولیت می‌شود. در مقابل، استفاده از خازن با ولتاژ بسیار بالا نیز به دلیل ابعاد بزرگ و مقاومت داخلی بیشتر، باعث افت عملکرد در مدارهای فشرده خواهد شد.

پایه‌های میخی خازن باید از نظر ظاهری کاملاً سالم باشند. وجود اکسید، زنگ‌زدگی یا تغییر رنگ روی پایه‌ها می‌تواند مانع از لحیم‌کاری یکنواخت شود و در بلندمدت اتصال ناپایدار ایجاد کند. پیش از نصب، پایه‌ها را با یک پارچه آغشته به ایزوپروپیل الکل تمیز کن تا هرگونه چربی یا آلودگی از بین برود.

همچنین، پلاریته خازن را با دقت کنترل کن. در خازن‌های الکترولیت، قطب منفی با نوار مشخص یا علامت “–” روی بدنه مشخص می‌شود. اگر پلاریته اشتباه متصل شود، الکترولیت داخلی در اثر گرمایش سریع تجزیه شده و خازن متورم یا حتی منفجر می‌شود. بهتر است هنگام کار، از مارکر برای علامت‌گذاری قطب‌ها روی برد استفاده کنی تا اشتباهی رخ ندهد.

دمای محیط نصب نیز اهمیت دارد. در فضاهای مرطوب یا با نوسان دمایی شدید، از خازن‌هایی با روکش محافظ و تحمل حرارتی بالا استفاده کن. رعایت فاصله بین خازن و قطعات گرماساز مانند ترانزیستور یا مقاومت‌های وات بالا، باعث افزایش عمر خازن می‌شود. در نهایت، مکان نصب باید طوری انتخاب شود که دسترسی آسان برای تعمیر یا تعویض وجود داشته باشد. این نکات به ظاهر ساده، پایه و اساس نصب استاندارد و پایدار خازن الکترولیت پایه میخی هستند.

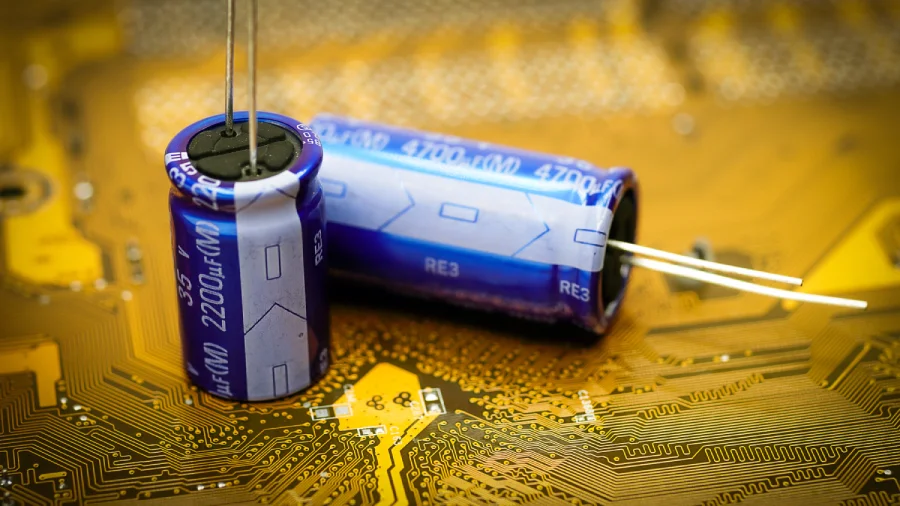

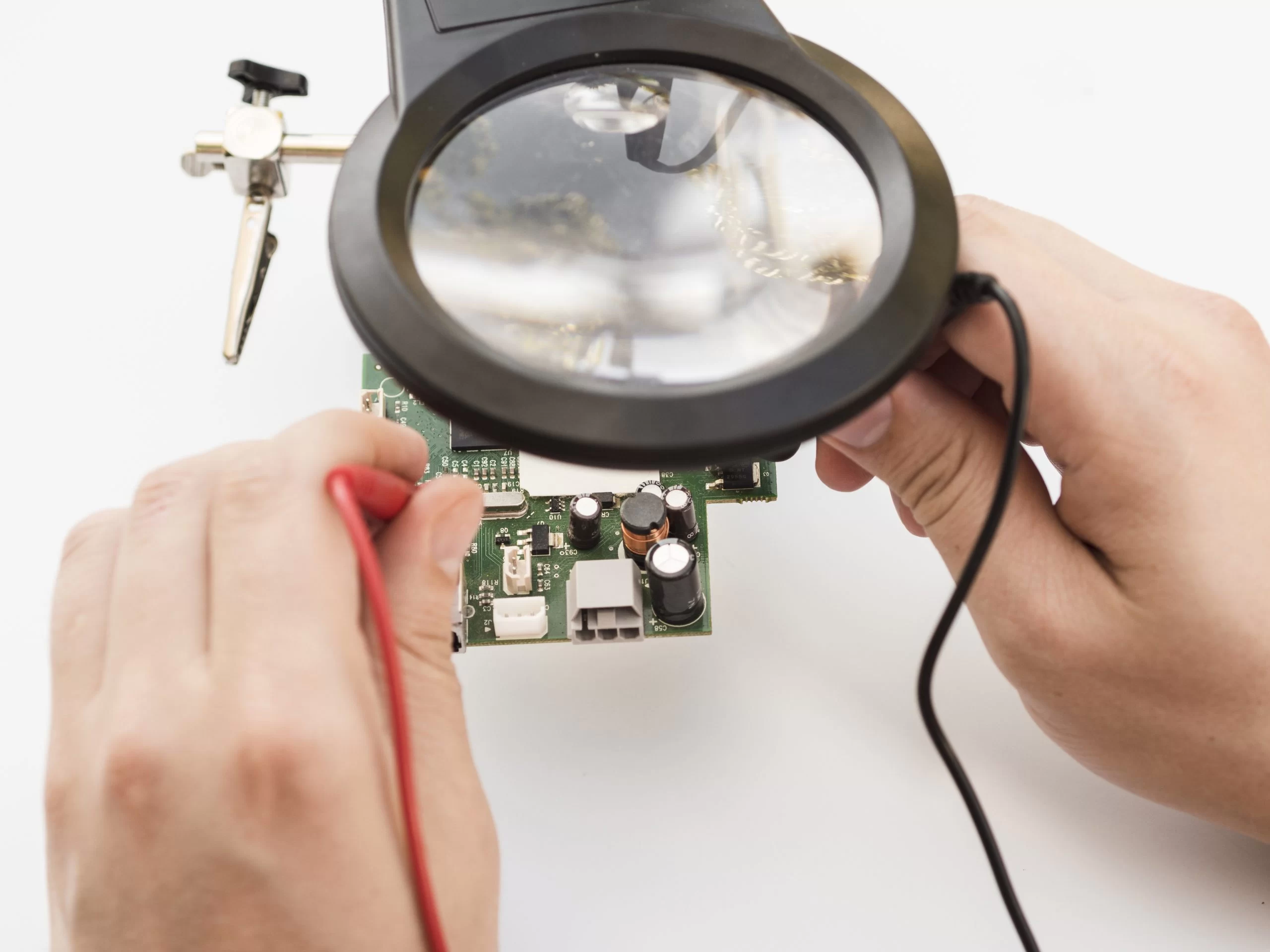

مراحل نصب خازن الکترولیت پایه میخی

برای اجرای اصولی نصب خازن الکترولیت پایه میخی باید مراحل زیر را با دقت دنبال کرد تا عملکرد مدار پایدار و ایمن بماند.

آماده‌سازی برد و محل نصب: ابتدا محل نصب خازن را روی برد بررسی کن. مطمئن شو سوراخ‌های برد با فاصله پایه‌های میخی خازن تطابق دارند. اگر فاصله‌ها تنگ یا ناهم‌مرکز باشند، در هنگام قرار دادن خازن فشار مکانیکی ایجاد می‌شود و احتمال ترک‌خوردگی در اتصالات داخلی افزایش می‌یابد. سطح برد را با ایزوپروپیل الکل تمیز کن تا چربی یا گرد و غبار مانع از لحیم‌کاری یکنواخت نشود.

بررسی سلامت خازن قبل از نصب: قبل از قرار دادن خازن روی برد، با مولتی‌متر ظرفیت و مقاومت نشتی آن را تست کن. خازن معیوب یا دچار نشت الکترولیت در مدار پایداری ایجاد نمی‌کند و می‌تواند منبع نویز یا نوسان شود.

تعیین پلاریته و جای‌گذاری صحیح: قطب منفی خازن معمولاً با نوار مشخص می‌شود. این پایه باید در جایگاه منفی مدار قرار گیرد. خازن را عمود بر برد بگذار تا فشار مکانیکی روی پایه‌ها وارد نشود.

لحیم‌کاری اصولی پایه‌ها: نوک هویه را قلع‌اندود کن و با دمای حدود ۳۵۰ تا ۳۸۰ درجه سانتی‌گراد هر پایه را لحیم کن. تماس نوک هویه نباید بیش از دو ثانیه طول بکشد. لحیم براق و یک‌دست نشانه اتصال صحیح است.

بازبینی و تست نهایی: پس از سرد شدن لحیم، اضافه پایه‌ها را با سیم‌چین ببُر. اتصالات را از نظر استحکام و درخشش لحیم بررسی کن. سپس مدار را با ولتاژ پایین تست کن تا از عملکرد خازن و عدم وجود اتصال کوتاه مطمئن شوی.

اجرای دقیق این مراحل باعث نصب ایمن، جلوگیری از استرس حرارتی و افزایش عمر مفید خازن می‌شود.

نکات فنی و ایمنی هنگام لحیم‌کاری

مرحله‌ی لحیم‌کاری در فرآیند نصب خازن الکترولیت پایه میخی یکی از مهم‌ترین بخش‌های اجرای کار است. هرچقدر انتخاب خازن دقیق باشد، اگر لحیم‌کاری اصولی انجام نشود، عملکرد مدار پایدار نخواهد بود. لحیم‌کاری صحیح باعث ایجاد اتصال الکتریکی مستحکم، کاهش مقاومت تماس و افزایش طول عمر خازن می‌شود.

اولین اصل در این مرحله، استفاده از ابزار استاندارد و تمیز است. هویه باید نوک سالم و قلع‌اندود داشته باشد تا حرارت به‌صورت یکنواخت منتقل شود. دمای مناسب لحیم‌کاری بین ۳۵۰ تا ۳۸۰ درجه سانتی‌گراد است. حرارت پایین باعث اتصال سرد و ناپایدار می‌شود، در حالی که دمای بالا می‌تواند عایق داخلی خازن را تخریب کند. زمان تماس نوک هویه با پایه نباید بیش از دو ثانیه باشد؛ در غیر این صورت الکترولیت داخلی در اثر گرما خشک می‌شود.

در هنگام لحیم‌کاری، از قلع با کیفیت و فلاکس استاندارد استفاده کن. قلع‌های بی‌کیفیت یا حاوی ناخالصی، سطح اتصال را مات و شکننده می‌کنند. پس از اتمام هر پایه، باقی‌مانده فلاکس را با برس نرم و ایزوپروپیل الکل پاک کن تا در آینده موجب خوردگی مدار نشود.

رعایت نکات ایمنی هم به اندازه‌ی نکات فنی اهمیت دارد. محیط کار باید تهویه مناسب داشته باشد تا بخار فلاکس در فضا تجمع نکند. استفاده از عینک ایمنی و دستکش مقاوم در برابر حرارت از بروز آسیب‌های پوستی و چشمی جلوگیری می‌کند. پایه‌های خازن را پس از لحیم‌کاری بازرسی کن؛ سطح لحیم باید براق، گِرد و بدون ترک باشد. اگر اتصال خشک یا کدر دیده شود، آن پایه را دوباره لحیم کن تا اتصال مطمئن شود.

در پایان، اتصالات را با ولتاژ تست پایین بررسی کن تا از عدم وجود اتصال کوتاه یا پل قلع اطمینان حاصل شود. رعایت این اصول فنی و ایمنی هنگام لحیم‌کاری تضمین می‌کند که خازن به‌درستی نصب شود و در مدار عملکردی پایدار و قابل‌اعتماد داشته باشد.

اشتباهات رایج در نصب خازن پایه میخی

در فرآیند نصب خازن الکترولیت پایه میخی، چند خطای متداول باعث بروز مشکلات جدی می‌شود. یکی از رایج‌ترین اشتباهات، اشتباه در تشخیص پلاریته است. حتی یک خطای کوچک در جهت پایه‌ها می‌تواند به انفجار یا نشت الکترولیت منجر شود. همچنین، لحیم‌کاری با قلع بی‌کیفیت یا حرارت ناکافی موجب اتصالات سرد و مقاومت تماس بالا می‌شود.

دیگر اشتباه رایج، نصب خازن در نزدیکی قطعات گرم شونده مانند ترانزیستورهای قدرت است. گرما باعث خشک شدن سریع‌تر الکترولیت و کاهش عمر خازن می‌شود. خازن باید در موقعیتی نصب شود که تهویه مناسب داشته باشد. علاوه بر این، استفاده از خازن‌های تقلبی یا با ظرفیت اشتباه یکی از دلایل خرابی زودرس مدارهاست. همیشه مشخصات را از روی بدنه خازن و دیتاشیت بررسی کن.

در برخی موارد نیز پایه‌ها بیش از حد خم یا تحت فشار مکانیکی قرار می‌گیرند. این موضوع باعث شکستگی اتصالات داخلی می‌شود. دقت کن پایه‌ها در مسیر مستقیم وارد برد شوند. همچنین تمیز نکردن برد پس از لحیم‌کاری باعث ایجاد مسیرهای نشتی جریان و کاهش راندمان مدار می‌شود. پرهیز از این اشتباهات، نصب دقیق‌تر و عملکرد پایدارتر را تضمین می‌کند.

جمع‌بندی

نصب خازن الکترولیت پایه میخی، اگر با رعایت اصول فنی انجام شود، نقش مهمی در افزایش پایداری و عمر مدار دارد. رعایت مواردی مانند تطبیق ظرفیت، چک کردن پلاریته، استفاده از ابزار استاندارد و کنترل دما، نصب را دقیق و ایمن می‌کند. انتخاب خازن باکیفیت از برندهای معتبر نیز بخش جدانشدنی از کار است، زیرا کیفیت ساخت در دوام و عملکرد مدار تأثیر مستقیم دارد.

پس از نصب، بهتر است مدار را در شرایط واقعی تست کنی تا از صحت عملکرد خازن مطمئن شوی. اگر خازن در مسیر فیلتر توان یا منبع تغذیه قرار دارد، با ولتاژ پایین شروع کن و سپس بار کامل را اعمال کن. نظارت بر دمای کاری و نویز خروجی مدار در این مرحله مفید است.

در نهایت، هرچقدر نصب دقیق‌تر انجام شود، احتمال خرابی کاهش پیدا می‌کند. این مقاله به‌صورت گام‌به‌گام تمام نکات عملی نصب را مرور کرد تا هنگام کار در محیط‌های صنعتی یا کارگاهی، دچار خطای انسانی نشوی. اگر به دنبال خازن‌های باکیفیت پایه میخی هستی، می‌توانی از فروشگاه ما مدل‌های مختلف با ظرفیت‌ها و برندهای معتبر را بررسی و انتخاب کنی.
