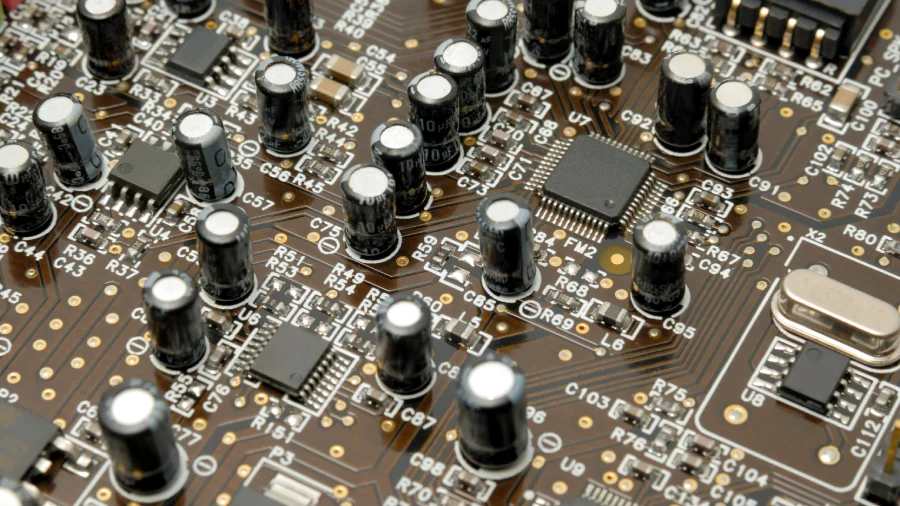

خازن الکترولیتی چیست؟ آشنایی با ساختار، کاربرد و ویژگی‌های آن

خازن الکترولیتی یکی از مهم‌ترین قطعات در مدارهای تغذیه و سیستم‌های الکترونیکی قدرت محسوب می‌شود. طراحان زمانی از خازن الکترولیتی استفاده می‌کنند که مدار به ظرفیت بالا و توان ذخیره انرژی بیشتری نیاز داشته باشد. این نوع خازن در منابع تغذیه، تقویت‌کننده‌های صوتی، تجهیزات صنعتی و بسیاری از بردهای الکترونیکی کاربرد گسترده دارد.

خازن الکترولیتی به دلیل ساختار ویژه خود، ظرفیت بالاتری نسبت به بسیاری از خازن‌های دیگر ارائه می‌دهد. همین ویژگی باعث می‌شود این خازن نقش مؤثری در کاهش نوسان ولتاژ و تثبیت خروجی ایفا کند. عملکرد صحیح خازن الکترولیتی می‌تواند پایداری مدار را افزایش دهد و از افت ناگهانی ولتاژ جلوگیری کند.

در مدارهایی که تغییر بار به‌صورت ناگهانی رخ می‌دهد، خازن الکترولیتی انرژی ذخیره‌شده را آزاد می‌کند و شرایط پایدار‌تری ایجاد می‌کند. این رفتار آن را به گزینه‌ای مناسب برای مدارهای تغذیه و کاربردهای قدرت تبدیل کرده است. در مقابل، این خازن محدودیت‌هایی نیز دارد که باید هنگام انتخاب و نصب در نظر گرفته شود.

در این مقاله، خازن الکترولیتی را از نظر ساختار داخلی، نحوه عملکرد، کاربردهای عملی، مزایا و چالش‌های استفاده بررسی می‌کنیم. هدف این محتوا ارائه دیدی کاربردی است تا هنگام طراحی یا تعمیر مدار بتوان تصمیم دقیق‌تری درباره استفاده از خازن الکترولیتی گرفت.

ساختار داخلی خازن الکترولیتی

خازن الکترولیتی از چند بخش اصلی تشکیل می‌شود که هرکدام نقش مشخصی در ایجاد ظرفیت بالا دارند. مهم‌ترین بخش این خازن، آند فلزی است که معمولاً از آلومینیوم ساخته می‌شود. سازندگان سطح این آند را به‌صورت شیمیایی زبر می‌کنند تا مساحت مؤثر افزایش یابد.

روی سطح آند، یک لایه اکسید بسیار نازک تشکیل می‌شود که نقش دی‌الکتریک را ایفا می‌کند. نازکی این لایه امکان ایجاد ظرفیت بالا را فراهم می‌کند. کیفیت و یکنواختی این لایه تأثیر مستقیمی بر عملکرد خازن الکترولیتی دارد.

در کنار آند، یک الکترولیت مایع یا جامد قرار می‌گیرد که نقش کاتد را ایفا می‌کند. الکترولیت مسیر انتقال بار را کامل می‌کند و فرایند ذخیره انرژی را ممکن می‌سازد. نوع الکترولیت می‌تواند روی طول عمر و پایداری خازن الکترولیتی اثر بگذارد.

مجموعه این اجزا به‌صورت فشرده درون یک محفظه استوانه‌ای قرار می‌گیرند. این محفظه از تبخیر الکترولیت جلوگیری می‌کند و از قطعه در برابر عوامل محیطی محافظت می‌کند. وجود درپوش ایمنی در برخی مدل‌ها از افزایش فشار داخلی جلوگیری می‌کند.

این ساختار ویژه باعث می‌شود خازن الکترولیت ظرفیت بالایی در حجم مناسب ارائه دهد. همین ویژگی آن را برای مدارهای تغذیه و کاربردهای قدرت مناسب می‌کند. ارتباط مستقیم بین ساختار و عملکرد، اهمیت شناخت اجزای داخلی خازن الکترولیتی را نشان می‌دهد.

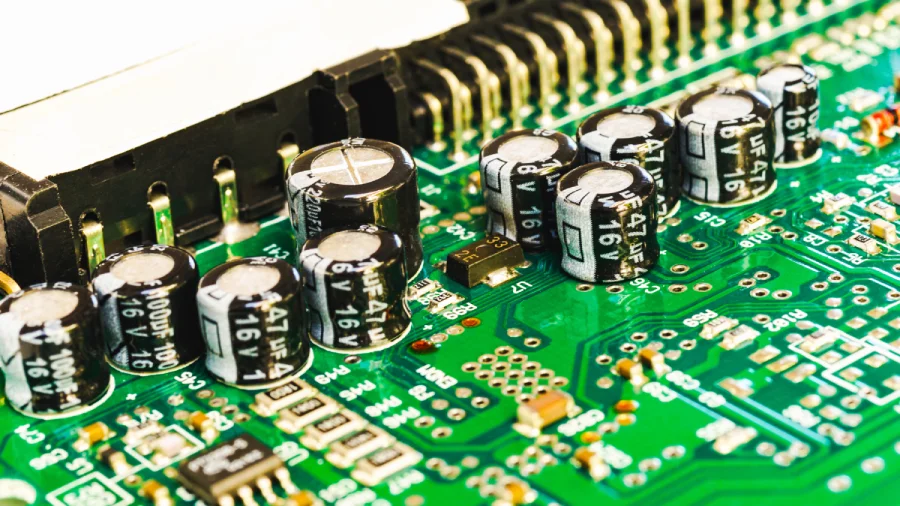

کاربردهای خازن الکترولیت در مدارهای عملی

خازن الکترولیتی بیشترین کاربرد را در منابع تغذیه دارد. این خازن پس از بخش یکسوکننده قرار می‌گیرد و نوسان ولتاژ خروجی را کاهش می‌دهد. کاهش ریپل ولتاژ باعث ایجاد خروجی یکنواخت‌تر می‌شود و عملکرد مدار را پایدارتر می‌کند.

در مدارهایی که بار به‌صورت ناگهانی تغییر می‌کند، خازن الکترولیتی انرژی ذخیره‌شده را سریع آزاد می‌کند. این رفتار از افت لحظه‌ای ولتاژ جلوگیری می‌کند و قطعات حساس را محافظت می‌کند. همین ویژگی آن را برای مدارهای پردازشی و کنترلی مناسب می‌سازد.

در تقویت‌کننده‌های صوتی، خازن الکترولیتی نقش مهمی در صاف‌سازی تغذیه و حذف مؤلفه DC ایفا می‌کند. این عملکرد کیفیت صدا را بهبود می‌دهد و نویز ناخواسته را کاهش می‌دهد. استفاده درست از خازن الکترولیتی در این مدارها اهمیت بالایی دارد.

در تجهیزات صنعتی، خازن الکترولیتی برای تثبیت ولتاژ در مدارهای قدرت استفاده می‌شود. این خازن شرایط کاری یکنواخت‌تری برای موتور درایورها و مبدل‌ها فراهم می‌کند. پایداری تغذیه می‌تواند عمر سایر قطعات را افزایش دهد.

خازن الکترولیتی همچنین در مدارهای راه‌انداز و برخی کاربردهای ذخیره انرژی کوتاه‌مدت استفاده می‌شود. این خازن توانایی مدیریت جریان‌های لحظه‌ای را دارد و از افت عملکرد جلوگیری می‌کند. انتخاب صحیح مقدار ظرفیت در این کاربردها اهمیت زیادی دارد.

در مجموع، خازن الکترولیتی در مدارهایی استفاده می‌شود که ظرفیت بالا و تثبیت ولتاژ اهمیت دارد. شناخت این کاربردها به انتخاب دقیق‌تر در طراحی مدار کمک می‌کند.

نقاط قوت خازن الکترولیتی در طراحی مدارهای قدرت

خازن الکترولیتی به دلیل ظرفیت بالا، جایگاه مهمی در مدارهای تغذیه و قدرت دارد. این خازن امکان ذخیره انرژی قابل توجهی را در حجم نسبتاً محدود فراهم می‌کند. طراحان مدار از این ویژگی برای تثبیت ولتاژ و کاهش ریپل استفاده می‌کنند.

یکی از مهم‌ترین نقاط قوت خازن الکترولیتی، توانایی کاهش نوسان ولتاژ خروجی است. این خازن پس از یکسوکننده قرار می‌گیرد و ریپل ناشی از تبدیل AC به DC را کاهش می‌دهد. نتیجه این عملکرد، خروجی یکنواخت‌تر و پایدارتر است.

خازن الکترولیتی در مدارهایی که تغییر بار ناگهانی رخ می‌دهد عملکرد مؤثری ارائه می‌دهد. این خازن انرژی ذخیره‌شده را آزاد می‌کند و افت لحظه‌ای ولتاژ را جبران می‌کند. همین ویژگی از آسیب به قطعات حساس جلوگیری می‌کند.

از نظر اقتصادی، خازن الکترولیتی در ظرفیت‌های بالا مقرون‌به‌صرفه محسوب می‌شود. طراح می‌تواند با هزینه مناسب به ظرفیت قابل توجهی دست یابد. این مزیت در تولید انبوه اهمیت ویژه‌ای دارد.

تنوع گسترده در ظرفیت و ولتاژ نامی نیز یکی دیگر از نقاط قوت این قطعه است. تولیدکنندگان خازن الکترولیتی را در بازه‌های مختلف عرضه می‌کنند. این تنوع انتخاب دقیق‌تری را برای پروژه‌های گوناگون ممکن می‌سازد.

در مجموع، این خازن ترکیبی از ظرفیت بالا، قیمت مناسب و عملکرد پایدار در مدارهای قدرت ارائه می‌دهد. این ویژگی‌ها استفاده از آن را در منابع تغذیه و سیستم‌های صنعتی توجیه می‌کند.

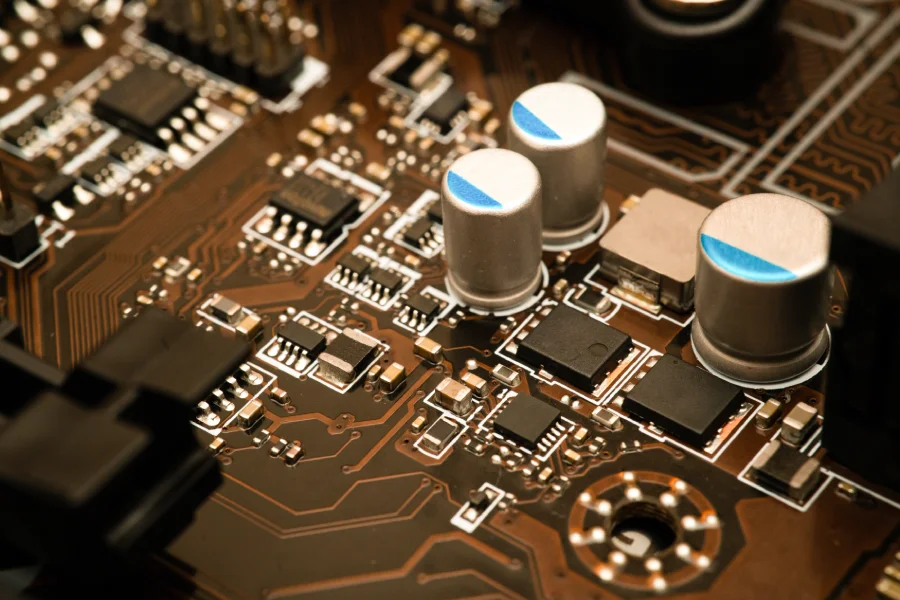

محدودیت‌های فنی خازن الکترولیتی و ملاحظات طراحی

خازن الکترولیتی با وجود کاربرد گسترده در مدارهای تغذیه، محدودیت‌هایی دارد که طراح باید پیش از انتخاب در نظر بگیرد. توجه به این موارد از بروز خطا و کاهش عمر مدار جلوگیری می‌کند.

• دارای قطبیت بودن: خازن الکترولیتی باید در جهت صحیح نصب شود. اتصال معکوس می‌تواند باعث آسیب جدی یا حتی انفجار قطعه شود.
• حساسیت به دمای بالا: افزایش دمای محیط عمر مفید خازن الکترولیتی را کاهش می‌دهد. انتخاب مدل با تحمل دمای مناسب اهمیت زیادی دارد.
• خشک شدن الکترولیت در طول زمان: الکترولیت داخلی به مرور زمان تبخیر می‌شود. این فرایند ظرفیت را کاهش می‌دهد و مقدار ESR را افزایش می‌دهد.
• افزایش ESR در شرایط کاری نامناسب: بالا رفتن ESR می‌تواند ریپل خروجی را افزایش دهد و عملکرد منبع تغذیه را مختل کند.
• عملکرد محدود در فرکانس‌های بسیار بالا: خازن الکترولیتی برای حذف نویز فرکانس بالا گزینه ایده‌آلی نیست. در چنین کاربردهایی خازن‌های سرامیکی عملکرد بهتری ارائه می‌دهند.
• ابعاد بزرگ‌تر در ظرفیت‌های زیاد: افزایش ظرفیت معمولاً باعث افزایش اندازه فیزیکی می‌شود. این موضوع می‌تواند طراحی بردهای فشرده را دشوار کند.
• طول عمر محدودتر نسبت به برخی خازن‌ها: خازن الکترولیتی در مقایسه با برخی خازن‌های غیرقطبی دوام کمتری دارد. شرایط محیطی و کیفیت ساخت روی عمر آن اثر مستقیم دارند.

جمع‌بندی

در این مقاله، خازن الکترولیتی را از جنبه‌های مختلف بررسی کردیم و نقش آن را در مدارهای تغذیه و قدرت روشن کردیم. این قطعه به دلیل ظرفیت بالا و توانایی کاهش نوسان ولتاژ، جایگاه مهمی در طراحی سیستم‌های الکترونیکی دارد. عملکرد صحیح آن می‌تواند پایداری مدار را افزایش دهد و از افت ناگهانی ولتاژ جلوگیری کند.

ساختار داخلی ویژه این خازن امکان ذخیره انرژی بیشتر را فراهم می‌کند و آن را برای منابع تغذیه مناسب می‌سازد. در عین حال، قطبیت، حساسیت به دما و طول عمر محدود از جمله نکاتی هستند که باید هنگام انتخاب در نظر گرفته شوند. توجه به ولتاژ نامی و شرایط کاری از بروز خطا جلوگیری می‌کند.

در نهایت، انتخاب درست زمانی اتفاق می‌افتد که طراح نیاز واقعی مدار را بشناسد و ویژگی‌های هر قطعه را با آن تطبیق دهد. شناخت خازن الکترولیتی مسیر تصمیم‌گیری دقیق‌تر را هموار می‌کند و از بروز مشکلات عملکردی جلوگیری خواهد کرد.
