خازن سرامیکی چیست؟ بررسی کاربردها، مزایا و محدودیت‌ها

خازن سرامیکی یکی از رایج‌ترین قطعات مورد استفاده در مدارهای الکترونیکی محسوب می‌شود و در بسیاری از بردهای مدرن حضور دارد. طراحان مدار این خازن را به دلیل رفتار پایدار، پاسخ سریع و سازگاری با فرکانس‌های بالا انتخاب می‌کنند. به همین دلیل، خازن سرامیکی در طیف گسترده‌ای از تجهیزات الکترونیکی دیده می‌شود.

در عمل، خازن سرامیکی نقش‌های مختلفی در مدار ایفا می‌کند. این خازن به تثبیت ولتاژ کمک می‌کند، نویز را کاهش می‌دهد و شرایط کاری مناسب‌تری برای قطعات حساس فراهم می‌سازد. استفاده گسترده از خازن سرامیکی باعث شده شناخت دقیق آن برای طراحان، تعمیرکاران و علاقه‌مندان الکترونیک اهمیت بالایی داشته باشد.

در این مقاله، تمرکز اصلی روی بررسی تخصصی خازن سرامیکی قرار دارد. ابتدا توضیح می‌دهیم خازن سرامیکی چیست و چه ویژگی‌هایی دارد. سپس ساختار، کاربردها، مزایا و محدودیت‌های آن را بررسی می‌کنیم تا دید کاملی نسبت به این قطعه ایجاد شود. این محتوا به‌عنوان یک بلاگ تخصصی، مکمل مقاله‌های عمومی‌تر درباره خازن‌ها خواهد بود.

خازن سرامیکی چیست؟

نوعی خازن است که از ماده سرامیکی به‌عنوان دی‌الکتریک استفاده می‌کند. این نوع خازن به دلیل ساختار ساده و عملکرد پایدار، جایگاه ویژه‌ای در مدارهای الکترونیکی دارد. خازن سرامیکی معمولاً در ظرفیت‌های پایین تا متوسط تولید می‌شود و پاسخ مناسبی در فرکانس‌های بالا ارائه می‌دهد.

طراحان مدار از این خازن زمانی استفاده می‌کنند که سرعت واکنش و پایداری اهمیت داشته باشد. این خازن‌ها تغییرات ناگهانی ولتاژ را جذب می‌کنند و از انتقال نویز به بخش‌های حساس مدار جلوگیری می‌کنند. به همین دلیل، خازن سرامیکی اغلب در نزدیکی آی‌سی‌ها و مسیرهای سیگنال نصب می‌شود.

خازن سرامیکی در مقایسه با برخی خازن‌های دیگر، اندازه کوچک‌تری دارد و به‌راحتی در بردهای متراکم جای می‌گیرد. این ویژگی استفاده از آن را در تجهیزات الکترونیکی مدرن آسان‌تر می‌کند. همچنین این خازن‌ها در شرایط کاری مختلف رفتار قابل پیش‌بینی نشان می‌دهند و نیاز به نگهداری خاصی ندارند.

به‌طور خلاصه، خازن با ساختار سرامیکی یک قطعه کلیدی در طراحی مدارهای الکترونیکی محسوب می‌شود که ترکیبی از سادگی، پایداری و کارایی را ارائه می‌دهد. در بخش بعدی، ساختار خازن سرامیکی را بررسی می‌کنیم و توضیح می‌دهیم این ساختار چگونه روی عملکرد آن تأثیر می‌گذارد.

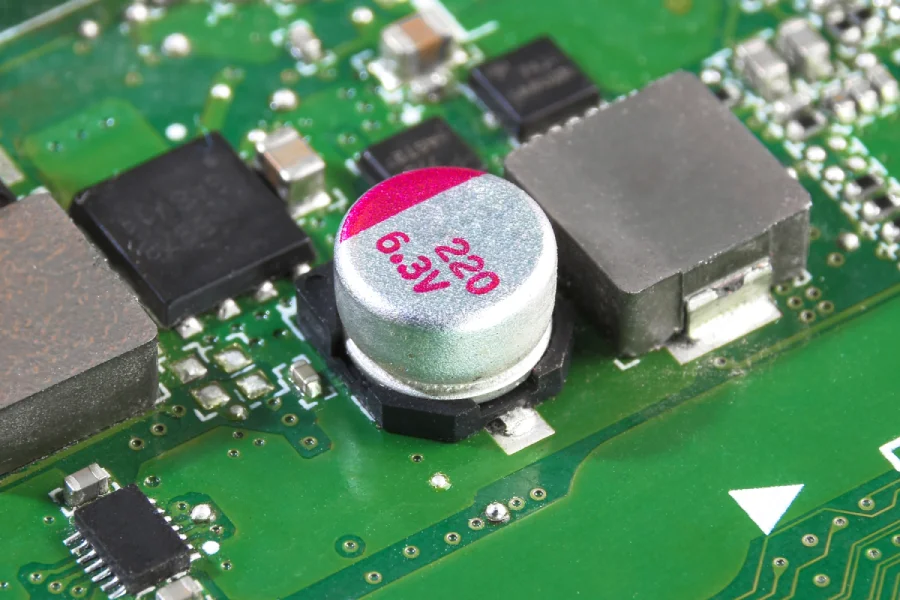

ساختار این خازن چگونه است؟

خازن سرامیکی از چند بخش اصلی تشکیل می‌شود که هرکدام نقش مشخصی در عملکرد آن دارند. این ساختار ساده اما مؤثر باعث شده خازن سرامیکی در مدارهای مختلف عملکرد پایداری ارائه دهد.

در قلب این خازن ، یک ماده سرامیکی به‌عنوان دی‌الکتریک قرار دارد. این ماده بین دو الکترود فلزی قرار می‌گیرد و امکان ذخیره انرژی الکتریکی را فراهم می‌کند. نوع و کیفیت ماده سرامیکی تأثیر مستقیمی بر رفتار الکتریکی خازن دارد.

الکترودهای خازن معمولاً به‌صورت لایه‌ای روی دی‌الکتریک قرار می‌گیرند. این طراحی باعث می‌شود خازن بتواند در حجم کم، عملکرد مناسبی ارائه دهد. افزایش تعداد لایه‌ها به بهبود ظرفیت کمک می‌کند.

در بسیاری از مدل‌ها، خازن سرامیکی به‌صورت چندلایه ساخته می‌شود. این ساختار چندلایه باعث کاهش اندازه فیزیکی و افزایش پایداری الکتریکی می‌شود. به همین دلیل، این نوع خازن در بردهای متراکم کاربرد گسترده‌ای دارد.

پوشش خارجی خازن  از قطعه در برابر عوامل محیطی محافظت می‌کند. این پوشش از آسیب مکانیکی جلوگیری می‌کند و پایداری عملکرد را افزایش می‌دهد. طراحی ساده این بخش نصب خازن را آسان‌تر می‌سازد.

ساختار خازن سرامیکی به‌گونه‌ای طراحی شده است که پاسخ سریعی به تغییرات ولتاژ ارائه دهد. این ویژگی باعث می‌شود این خازن برای کاربردهای فرکانس بالا مناسب باشد. ارتباط مستقیم بین ساختار و عملکرد، جایگاه این خازن را در طراحی مدار تثبیت می‌کند.

در بخش بعدی، بررسی می‌کنیم خازن سرامیکی در چه مدارهایی استفاده می‌شود و چرا طراحان آن را در این کاربردها ترجیح می‌دهند.

خازن سرامیکی در چه مدارهایی استفاده می‌شود؟

خازن سرامیکی در مدارهایی استفاده می‌شود که سرعت پاسخ و پایداری ولتاژ اهمیت بالایی دارد. طراحان این خازن را در مدارهای دیجیتال به‌کار می‌گیرند تا نوسان‌های لحظه‌ای ولتاژ را کاهش دهند و عملکرد آی‌سی‌ها را پایدار نگه دارند. این کاربرد در بردهای مبتنی بر میکروکنترلر بسیار رایج است.

در مدارهای فرکانس بالا و مخابراتی، خازن سرامیکی نقش مؤثری در حفظ کیفیت سیگنال ایفا می‌کند. این خازن‌ها رفتار مناسبی در فرکانس‌های بالا نشان می‌دهند و از تضعیف یا اعوجاج سیگنال جلوگیری می‌کنند. به همین دلیل، استفاده از آن‌ها در مدارهای RF متداول است.

خازن سرامیکی در مدارهای حذف نویز نیز کاربرد گسترده‌ای دارد. این خازن نویزهای فرکانس بالا را جذب می‌کند و از انتقال آن‌ها به بخش‌های حساس مدار جلوگیری می‌کند. طراحان معمولاً این خازن‌ها را نزدیک منابع تغذیه و آی‌سی‌ها قرار می‌دهند.

در بردهای الکترونیکی متراکم، خازن سرامیکی به دلیل اندازه کوچک انتخاب مناسبی محسوب می‌شود. این ویژگی امکان استفاده از آن را در فضاهای محدود فراهم می‌کند و به طراحی فشرده‌تر مدار کمک می‌کند. در مجموع، خازن سرامیکی بیشتر در مدارهایی به کار می‌رود که پایداری، سرعت و کنترل نویز در آن‌ها اولویت دارد.

مزایای خازن سرامیکی

خازن سرامیکی به دلیل ویژگی‌های عملکردی خاص، در بسیاری از طراحی‌های الکترونیکی انتخاب اول محسوب می‌شود. این مزایا باعث شده‌اند استفاده از خازن (سرامیکی ) در مدارهای مدرن گسترده شود.

• پاسخ سریع به تغییرات ولتاژ: خازن سرامیکی تغییرات لحظه‌ای ولتاژ را سریع جذب می‌کند و از ناپایداری مدار جلوگیری می‌کند.
• عملکرد مناسب در فرکانس‌های بالا: این خازن در مدارهای فرکانس بالا رفتار پایداری نشان می‌دهد و سیگنال را بدون اختلال حفظ می‌کند.
• اندازه کوچک و طراحی فشرده: خازن سرامیکی فضای کمی اشغال می‌کند و برای بردهای متراکم گزینه‌ای مناسب به شمار می‌آید.
• طول عمر بالا و عدم نیاز به نگهداری خاص: این خازن در شرایط کاری معمول، افت عملکرد محسوسی نشان نمی‌دهد و عمر مفید بالایی دارد.
• پایداری در برابر تغییرات محیطی: خازن سرامیکی در محدوده دمایی مختلف عملکرد قابل قبولی ارائه می‌دهد و دچار نشت الکترولیت نمی‌شود.
• قابلیت استفاده در کاربردهای متنوع: این خازن در مدارهای دیجیتال، آنالوگ، کنترلی و مخابراتی به‌راحتی استفاده می‌شود.

تفاوت خازن سرامیکی با سایر خازن‌ها

خازن سرامیکی در مقایسه با سایر خازن‌ها بیشتر برای کاربردهای فرکانس بالا و حذف نویز انتخاب می‌شود. این خازن پاسخ سریعی به تغییرات ولتاژ نشان می‌دهد و در مدارهای دیجیتال عملکرد پایداری ایجاد می‌کند. در مقابل، برخی خازن‌ها بیشتر برای ذخیره انرژی در ظرفیت‌های بالا استفاده می‌شوند.

در مقایسه با خازن‌های الکترولیتی، خازن سرامیکی ظرفیت کمتری ارائه می‌دهد اما اندازه کوچک‌تری دارد. این خازن نشت الکترولیت ندارد و نیاز به رعایت قطبیت مشخصی نشان نمی‌دهد. همین ویژگی استفاده از آن را در مدارهای متراکم ساده‌تر می‌کند.

در مقایسه با خازن‌های فیلمی، خازن سرامیکی معمولاً پاسخ سریع‌تری در فرکانس‌های بالا ارائه می‌دهد. با این حال، خازن‌های فیلمی در برخی کاربردهای دقیق پایداری ظرفیت بیشتری نشان می‌دهند. انتخاب بین این دو نوع به نیاز مدار وابسته است.

در برابر خازن‌های تانتالیوم، سرامیکی حساسیت کمتری به شرایط نصب نشان می‌دهد. این خازن در بسیاری از کاربردها رفتار ایمن‌تری ارائه می‌دهد، اما ظرفیت آن معمولاً محدودتر است. هر نوع خازن مزایا و محدودیت‌های خاص خود را دارد.

در مجموع، تفاوت خازن سرامیکی با سایر خازن‌ها به ظرفیت، اندازه، رفتار فرکانسی و شرایط کاری مربوط می‌شود. طراح مدار باید بر اساس نیاز واقعی پروژه، گزینه مناسب را انتخاب کند و تنها به یک ویژگی خاص تکیه نکند.

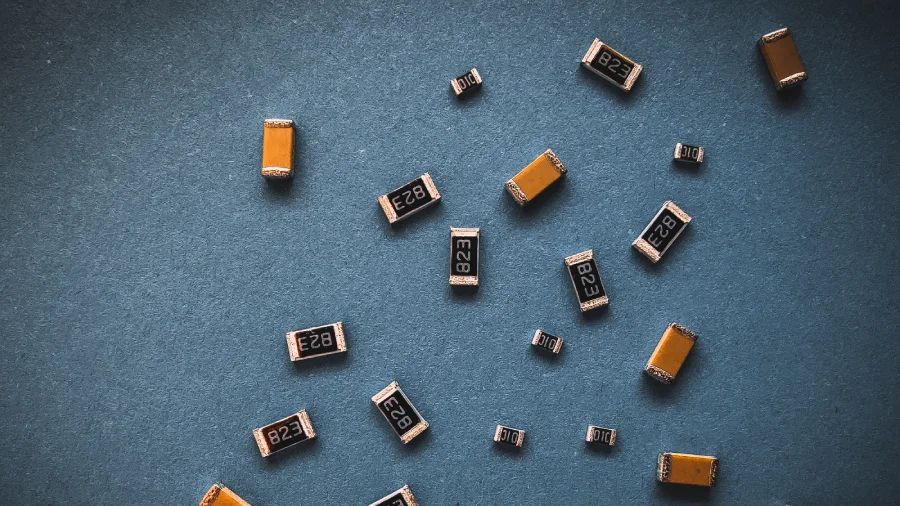

انواع خازن سرامیکی؛ از مدل‌های عدسی (دیسکی) تا MLCCهای چندلایه

خازن سرامیکی را مهندسان بر اساس ساختار فیزیکی و نوع مونتاژ به چند دسته اصلی تقسیم می‌کنند. مهم‌ترین تقسیم‌بندی شامل مدل‌های عدسی یا دیسکی و مدل‌های چندلایه سطحی یا MLCC است. هرکدام ساختار متفاوتی دارند و کاربرد خاصی در طراحی مدار پیدا می‌کنند.

مدل عدسی که برخی آن را خازن دیسکی نیز می‌نامند، ساختاری ساده دارد. سازندگان یک دیسک سرامیکی را بین دو لایه رسانا قرار می‌دهند و پایه‌های سیمی به آن متصل می‌کنند. این نوع خازن بیشتر در مدارهای عمومی، بردهای DIP و پروژه‌های آموزشی دیده می‌شود. مهندسان معمولاً از مدل عدسی برای بای‌پس، حذف نویز فرکانس بالا و کاربردهای عمومی استفاده می‌کنند. قیمت اقتصادی و در دسترس بودن گسترده باعث شده این مدل در تولید انبوه کاربرد زیادی داشته باشد.

در مقابل، مدل MLCC یا چندلایه ساختار پیچیده‌تری دارد. تولیدکنندگان چندین لایه سرامیکی و الکترود فلزی را به‌صورت متناوب روی هم قرار می‌دهند و یک بلوک فشرده ایجاد می‌کنند. این طراحی چگالی ظرفیت بالاتری فراهم می‌کند و ابعاد بسیار کوچکی ایجاد می‌کند. به همین دلیل طراحان در بردهای SMD و مدارهای فشرده از MLCC استفاده می‌کنند.

مدل‌های چندلایه در کلاس‌های دی‌الکتریک مختلف تولید می‌شوند و هر کلاس رفتار دمایی متفاوتی ارائه می‌دهد. انتخاب بین عدسی و MLCC به نوع مونتاژ، محدودیت فضا و سطح دقت مورد نیاز مدار وابسته است. شناخت دقیق این دو ساختار به مهندس کمک می‌کند خازن سرامیکی مناسب را برای هر کاربرد انتخاب کند.

محدودیت‌ها و معایب خازن سرامیکی

با وجود مزایای متعدد، خازن سرامیکی در همه شرایط بهترین انتخاب نیست. شناخت محدودیت‌ها به طراح کمک می‌کند تصمیم دقیق‌تری بگیرد و از بروز مشکل در مدار جلوگیری کند.

• ظرفیت محدود نسبت به برخی خازن‌ها: خازن سرامیکی معمولاً در ظرفیت‌های پایین تا متوسط تولید می‌شود و برای ذخیره انرژی زیاد مناسب نیست.
• تغییر ظرفیت در برخی کلاس‌ها: بعضی از انواع خازن سرامیکی با تغییر دما یا ولتاژ، تغییر ظرفیت نشان می‌دهند و دقت مدار را کاهش می‌دهند.
• حساسیت به تنش مکانیکی: فشار یا خم‌شدگی برد می‌تواند باعث ترک‌خوردگی خازن سرامیکی شود و عملکرد آن را مختل کند.
• نامناسب بودن برای کاربردهای ولتاژ بالا: خازن سرامیکی در برخی کاربردهای ولتاژ بالا عملکرد محدودی دارد و نیاز به انتخاب دقیق دارد.
• ایجاد نویز مکانیکی در برخی شرایط: در بعضی کاربردها، خازن سرامیکی می‌تواند ارتعاش مکانیکی ایجاد کند که در مدارهای حساس نامطلوب است.

این محدودیت‌ها نشان می‌دهند این خازن باید متناسب با شرایط کاری مدار انتخاب شود. بررسی مزایا و معایب در کنار هم، دید واقع‌بینانه‌تری نسبت به این قطعه ایجاد می‌کند.

جمع‌بندی

در این مقاله، خازن سرامیکی را از جنبه‌های مختلف بررسی کردیم و جایگاه آن را در طراحی مدار روشن کردیم. این قطعه به دلیل پاسخ سریع، اندازه کوچک و عملکرد پایدار، در بسیاری از مدارهای مدرن استفاده می‌شود. طراحان مدار از خازن سرامیکی برای حذف نویز، تثبیت ولتاژ و بهبود عملکرد آی‌سی‌ها استفاده می‌کنند.

ساختار چندلایه و استفاده از دی‌الکتریک سرامیکی، رفتار فرکانسی مناسب این خازن را ممکن می‌کند. همین ویژگی باعث می‌شود خازن سرامیکی در مدارهای دیجیتال و فرکانس بالا نقش مهمی ایفا کند. در عین حال، محدودیت ظرفیت و حساسیت برخی مدل‌ها به شرایط محیطی، نیاز به انتخاب دقیق را یادآوری می‌کند.

مقایسه خازن سرامیکی با سایر خازن‌ها نشان می‌دهد هیچ نوع خازنی برای همه شرایط ایده‌آل نیست. انتخاب صحیح زمانی اتفاق می‌افتد که طراح نیاز واقعی مدار را بشناسد و ویژگی‌های هر خازن را با آن تطبیق دهد. این رویکرد از بروز خطا و کاهش عملکرد جلوگیری می‌کند.

این مقاله یک دید تخصصی اما کاربردی نسبت به خازن جنس سرامیکی ارائه داد و مسیر انتخاب آگاهانه را مشخص کرد. در ادامه می‌توان به بررسی جزئی‌تر کلاس‌های مختلف خازن سرامیکی یا مقایسه عملی آن در پروژه‌های واقعی پرداخت.
