خازنها و کاربردهای آنها
پلاریته اشتباه در خازنهای الکترولیت و تاثیر آن بر عملکرد مدار
فروردین
خازنها یکی از پرکاربردترین اجزای الکترونیکی در مدارهای مختلف هستند و نقش کلیدی در ذخیره و آزادسازی انرژی الکتریکی دارند. اما یکی از رایجترین مشکلاتی که میتواند عملکرد آنها را به خطر بیندازد، پلاریته اشتباه در خازنهای الکترولیت است. رعایت پلاریته درست در خازنهای الکترولیت اهمیت حیاتی دارد، زیرا کوچکترین اشتباه در اتصال پایهها میتواند باعث خرابی قطعه، کاهش عمر مدار و حتی خطر انفجار شود.
خازنهای الکترولیت ظرفیت بالایی دارند و ابعادشان مناسب است؛ به همین دلیل، مهندسان از آنها در بسیاری از مدارها استفاده میکنند، از منابع تغذیه گرفته تا تقویتکنندهها و فیلترهای نویز. این خازنها قطبی هستند یعنی یک پایه مثبت و یک پایه منفی دارند و جریان باید تنها در جهت مشخص از آنها عبور کند. اتصال معکوس پایهها باعث آسیب لایه اکسید محافظ داخلی، افزایش مقاومت داخلی و تولید گرمای اضافی میشود که به نشت یا انفجار خازن منجر خواهد شد.
فهرست محتوای این مطلب:

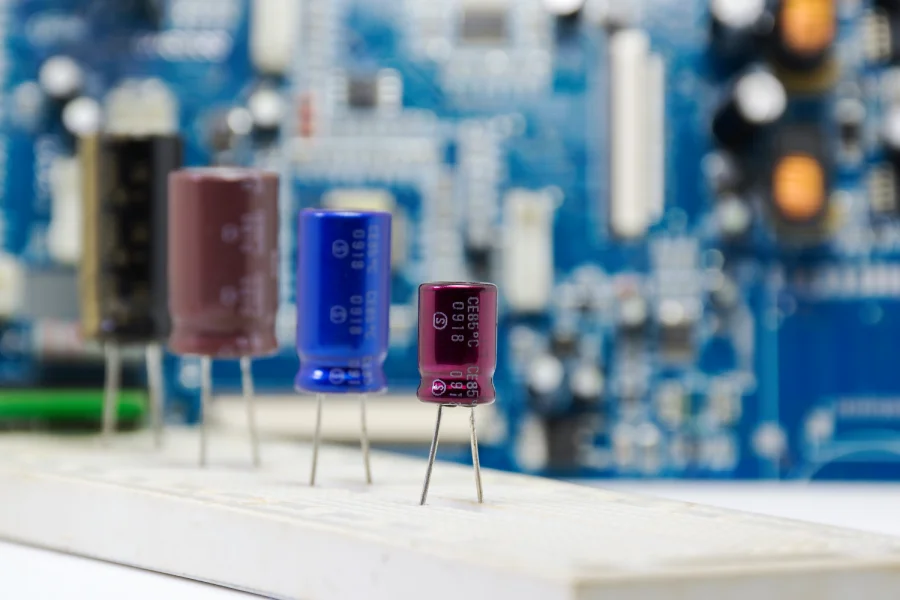

خازن الکترولیت چگونه کار میکند؟
خازنها به طور کلی قطعاتی هستند که انرژی الکتریکی را در قالب یک میدان الکتریکی ذخیره میکنند. در میان انواع خازنها، خازنهای الکترولیت جایگاه ویژهای دارند چون میتوانند ظرفیتهای بالا را در ابعاد نسبتاً کوچک ارائه دهند. به همین دلیل در مدارهایی مثل منابع تغذیه، آمپلیفایرهای صوتی، فیلترهای فرکانسی و حتی تجهیزات دیجیتال بسیار پرکاربرد هستند.
ساختار خازن الکترولیت کمی متفاوت از خازنهای ساده سرامیکی یا فیلمی است. این خازنها معمولاً از سه بخش اصلی تشکیل شدهاند:
- آند یا پایه مثبت: از جنس آلومینیوم یا تانتالیوم ساخته شده و نقش مهمی در تشکیل لایه دیالکتریک دارد.
- دیالکتریک: یک لایه بسیار نازک اکسید فلزی است که بهوسیله فرآیند الکترولیز روی آند ایجاد میشود. همین لایه اکسید باعث میشود خازن بتواند انرژی زیادی را ذخیره کند.
- کاتد یا پایه منفی: از الکترولیت مایع یا جامد تشکیل شده که با آند در تماس است و وظیفه انتقال بار الکتریکی را بر عهده دارد.
ویژگی کلیدی خازنهای الکترولیت این است که قطبدار هستند؛ یعنی باید همیشه پایه مثبت به سمت ولتاژ مثبت و پایه منفی به سمت ولتاژ منفی مدار متصل شود. این الزام به خاطر ساختار خاص لایه دیالکتریک است. در واقع، لایه اکسید فقط در یک جهت پایدار است و اگر ولتاژ معکوس به آن اعمال شود، به سرعت تخریب خواهد شد.
به همین دلیل، در هنگام استفاده از این قطعه باید دقت زیادی داشت. معمولاً روی بدنه خازن الکترولیت، نوار یا علامتی وجود دارد که محل پایه منفی را نشان میدهد تا نصاب یا تعمیرکار بتواند بهدرستی آن را در مدار قرار دهد. عدم توجه به این موضوع باعث بروز پلاریته اشتباه در خازنهای الکترولیت میشود که عواقب خطرناکی مثل نشتی جریان، خرابی قطعه و حتی انفجار در پی دارد.
پلاریته در خازنهای الکترولیت چیست؟
پلاریته در خازنهای الکترولیت به جهت صحیح جریان الکتریکی اشاره دارد و یکی از اصول پایهای عملکرد این خازنها محسوب میشود. این خازنها قطبی هستند، یعنی یک پایه مثبت و یک پایه منفی دارند و جریان تنها باید از پایه مثبت وارد و از پایه منفی خارج شود. عدم رعایت این جهت باعث ایجاد استرس الکتریکی روی ساختار داخلی خازن شده و عملکرد آن را به شدت کاهش میدهد.
در ساختار خازنهای الکترولیت، یک لایه نازک اکسید بین الکترودها قرار دارد که نقش عایق را ایفا میکند. این لایه تنها در شرایط اتصال صحیح پایهها و جریان متناسب با پلاریته میتواند وظیفه خود را انجام دهد. اگر جریان معکوس اعمال شود، لایه اکسید دچار آسیب شده و مقاومت داخلی خازن افزایش مییابد. این موضوع باعث میشود ظرفیت خازن کاهش یابد و حتی در شرایط شدید، فشار داخلی آن افزایش پیدا کند.
شناسایی پلاریته در خازنهای الکترولیت معمولاً ساده است. پایه مثبت اغلب با علامت «+» و پایه منفی با علامت «-» مشخص میشود. همچنین، پایه مثبت ممکن است طول بلندتری نسبت به پایه منفی داشته باشد و روی بدنه خازن، خطوط یا نوارهایی جهت نشان دادن پایه منفی وجود دارد. این نشانهها به کاربران کمک میکنند تا خازن را به درستی نصب کنند و از مشکلات بعدی جلوگیری شود.
درک مفهوم پلاریته و توجه به جهت صحیح جریان، پایهایترین قدم در طراحی و نگهداری مدارهای الکترونیکی است. آموزش نصب صحیح خازنها و آشنایی با نشانههای پلاریته، مهارت ضروری برای هر مهندس یا تکنسین الکترونیک محسوب میشود. این دانش نه تنها به عملکرد بهتر خازن کمک میکند، بلکه ایمنی مدار و کاربران را نیز تضمین میکند.
علائم و نشانههای پلاریته اشتباه در خازنهای الکترولیت
تشخیص زودهنگام پلاریته اشتباه در خازنهای الکترولیت میتواند از خرابی کامل مدار و آسیب به سایر قطعات جلوگیری کند. خازنهای الکترولیت، به دلیل ساختار قطبی خود، در صورت اتصال معکوس، نشانههای مشخصی از خود بروز میدهند که شناخت آنها برای مهندسان و تعمیرکاران بسیار حیاتی است.
یکی از بارزترین نشانهها، پف کردن یا باد کردن بدنه خازن است. این اتفاق ناشی از افزایش فشار داخلی خازن به دلیل تولید گاز درون الکترولیت است و نشاندهنده این است که خازن تحت استرس شدید قرار گرفته است. همچنین، نشت مایع از بدنه خازن نشانه دیگری از پلاریته اشتباه در خازنهای الکترولیت است که علاوه بر کاهش کارایی خازن، میتواند به PCB و سایر قطعات آسیب جدی وارد کند.
گرمای بیش از حد خازن نیز یکی از علائم شایع است. هنگامی که خازن پلاریته معکوس دریافت میکند، مقاومت داخلی آن افزایش مییابد و جریان غیرعادی باعث تولید حرارت میشود. اگر این شرایط ادامه پیدا کند، حرارت میتواند خازن را منفجر یا ترک دهد.
برخی خازنها در اثر پلاریته اشتباه صدای وزوز یا سوت خفیف از خود تولید میکنند. این صداها معمولاً در مدارهای با جریان بالا محسوس هستند و هشدار اولیهای برای وقوع مشکلات جدی محسوب میشوند. علاوه بر این، کاهش ولتاژ خروجی یا ناپایداری عملکرد مدار از علائم غیرمستقیم اما مهم پلاریته اشتباه است. در مدارهای حساس مانند منابع تغذیه سوئیچینگ یا تقویتکنندهها، این نوسانات میتواند منجر به اختلال در عملکرد کل سیستم شود.
تشخیص به موقع این علائم و اقدام سریع برای تعویض یا اصلاح خازن، نه تنها عمر سایر قطعات را افزایش میدهد، بلکه از وقوع حوادث خطرناک ناشی از انفجار یا نشت الکترولیت جلوگیری میکند. در نتیجه، آشنایی با نشانههای پلاریته اشتباه در خازن های الکترولیت بخش جداییناپذیر نگهداری و تعمیر مدارهای الکترونیکی محسوب میشود.
اثرات پلاریته اشتباه در خازنهای الکترولیت
پلاریته اشتباه در خازنهای الکترولیت میتواند تأثیرات جدی و متنوعی روی عملکرد مدار داشته باشد. این اثرات تنها محدود به خود خازن نیست، بلکه میتواند کل مدار را تحت تأثیر قرار دهد. هنگامی که جریان از پایه منفی به مثبت عبور کند، لایه اکسید محافظ داخلی آسیب میبیند و مقاومت داخلی خازن افزایش مییابد. این مسئله باعث تولید حرارت شدید، کاهش ظرفیت واقعی خازن و افزایش احتمال نشت یا انفجار میشود. در واقع، پلاریته اشتباه در خازن های الکترولیت میتواند زنجیرهای از مشکلات فنی و ایمنی ایجاد کند.
یکی از اولین نشانهها، افزایش دما در خود خازن است. جریان معکوس باعث میشود مقاومت داخلی بالا برود و انرژی الکتریکی به گرما تبدیل شود. این گرما نه تنها عمر خازن را کاهش میدهد، بلکه میتواند به سایر قطعات حساس مدار، مانند ICها یا ترانزیستورها آسیب برساند. همچنین، ظرفیت خازن کاهش مییابد و دیگر نمیتواند انرژی را به طور کامل ذخیره کند. این موضوع به ویژه در مدارهای فیلتر و منابع تغذیه، باعث نوسانات ولتاژ و کاهش پایداری خروجی میشود.
در موارد شدید، گازهای داخل خازن فشار زیادی ایجاد میکنند و این فشار بدنه خازن را باد کرده یا ترک میدهد. این انفجار PCB و قطعات مجاور را آسیب میزند و الکترولیت را پخش میکند که میتواند باعث سوختگی کاربران شود.
در مدارهای حساس و پیچیده، این اشتباه حتی میتواند منجر به اختلال کامل عملکرد سیستم شود. برای مثال، در منابع تغذیه سوئیچینگ یا تقویتکنندهها، کاهش ظرفیت خازن باعث ناپایداری ولتاژ و کاهش کیفیت عملکرد میشود. بنابراین شناسایی اثرات پلاریته اشتباه، تشخیص به موقع علائم و اقدام سریع برای تعویض خازن، بخش مهمی از نگهداری و ایمنی مدارهای الکترونیکی است.
روشهای پیشگیری از پلاریته اشتباه در خازنهای الکترولیت
پیشگیری از پلاریته اشتباه در خازنهای الکترولیت اهمیت زیادی دارد و با رعایت چند نکته کلیدی میتوان از خرابی قطعات و خطرات ایمنی جلوگیری کرد:
- بررسی دقیق پایهها قبل از نصب: پایه مثبت و منفی خازن معمولاً با طول یا علامت مشخص شدهاند.دقت در نصب صحیح پایهها از مهمترین روشهای جلوگیری از پلاریته اشتباه است.
- استفاده از خازنهای با کیفیت و استاندارد: خازنهای ارزان و بیکیفیت مقاومت داخلی بالاتری دارند و احتمال آسیب دیدنشان بیشتر است.
- انتخاب خازنهای باکیفیت عمر مفید مدار و عملکرد پایدار را تضمین میکند.
- علامتگذاری مدار و طراحی PCB با توجه به پلاریته: مهندسان علامت مثبت و منفی را روی برد درج میکنند و خازنها را در جای مناسب قرار میدهند. این کار اشتباه در نصب خازنها را کاهش میدهد.
- استفاده از دیود حفاظتی یا محافظ پلاریته: این قطعات جریان معکوس احتمالی را محدود میکنند و از آسیب به خازن جلوگیری مینمایند.
- بازرسی و نگهداری دورهای: با بررسی بصری خازنها، کنترل دما و ولتاژ، مشکلات کوچک قبل از تبدیل شدن به خرابی جدی شناسایی میشوند.
- آموزش و تجربه عملی مهندسان و تکنسینها: آشنایی با عملکرد خازنها، شناخت علائم خرابی و رعایت نکات ایمنی، از مهمترین عوامل پیشگیری از پلاریته اشتباه است.
جمعبندی
خازنهای الکترولیت جزو مهمترین و پرکاربردترین قطعات در مدارهای الکترونیکی هستند و بدون آنها عملکرد بسیاری از سیستمها مختل میشود. یکی از نکات حیاتی در استفاده از این خازنها، رعایت پلاریته صحیح است. پلاریته اشتباه در خازنهای الکترولیت نه تنها باعث کاهش کارایی قطعه میشود، بلکه میتواند آسیب جدی به مدار و سایر اجزای الکترونیکی وارد کند و حتی خطرات ایمنی ایجاد کند. بررسی دقیق پلاریته، شناخت پایه مثبت و منفی و رعایت جهت صحیح جریان، پایه و اساس استفاده ایمن و مؤثر از خازنهای الکترولیت است.
اثرات پلاریته اشتباه گسترده و متنوع است. کاهش ظرفیت ذخیره انرژی، تولید گرمای اضافی و نشت الکترولیت، هر یک عملکرد مدار را مختل میکنند. در شرایط شدید، فشار داخلی خازن افزایش مییابد و میتواند خازن را ترک دهد یا منفجر کند. این اتفاق نه تنها به خود خازن آسیب میرساند، بلکه میتواند قطعات مجاور و عملکرد کل سیستم را تحت تأثیر قرار دهد. همچنین در مدارهای حساس مانند منابع تغذیه سوئیچینگ و تقویتکنندهها، ناپایداری ناشی از پلاریته اشتباه باعث کاهش کیفیت عملکرد و افزایش نوسانات ولتاژ میشود.
پیشگیری از این مشکلات امکانپذیر است و با رعایت چند نکته ساده اما مؤثر میتوان خطرات را به حداقل رساند. بررسی دقیق پایهها قبل از نصب، استفاده از خازنهای با کیفیت، علامتگذاری صحیح مدار، نصب دیود حفاظتی، بازدید دورهای و آموزش مهندسان و تکنسینها از مهمترین روشها برای جلوگیری از پلاریته اشتباه هستند.
در نهایت، با رعایت پلاریته و نصب صحیح خازنها، مهندسان میتوانند عملکرد مدار را بهینه کنند، طول عمر قطعات را افزایش دهند و ایمنی کاربران را حفظ کنند. توجه به این نکات به مهندسان و علاقهمندان الکترونیک کمک میکند تا از مزایای خازنهای الکترولیت به بهترین شکل بهره ببرند و خطرات ناشی از پلاریته اشتباه در خازن های الکترولیت را به حداقل برسانند.
سؤالات متداول
پلاریته به جهت صحیح جریان در خازن اشاره دارد. پایه مثبت و منفی خازن مشخص شده و جریان تنها باید از مثبت وارد و از منفی خارج شود. رعایت پلاریته باعث عملکرد صحیح و طول عمر بالای خازن میشود.
عدم رعایت پلاریته باعث آسیب به لایه اکسید داخلی، افزایش مقاومت، تولید گرما و کاهش ظرفیت خازن میشود و حتی ممکن است منجر به نشت یا انفجار خازن گردد.
پف کردن یا باد کردن بدنه، نشت الکترولیت، داغ شدن غیرعادی، صداهای وزوز یا سوت، کاهش ولتاژ یا ناپایداری مدار.
کاهش ظرفیت ذخیره انرژی، نوسانات ولتاژ، آسیب به قطعات مجاور، کاهش عملکرد مدار و در شرایط شدید، ترکیدن یا انفجار خازن.
بله، خازنهای غیرقطبی (Non-polar) وجود دارند که نیازی به رعایت جهت جریان ندارند، اما ظرفیت آنها معمولاً کمتر از خازنهای الکترولیت قطبی است.
