مقاومت سری معادل یا ESR یکی از شاخص‌های مهم برای ارزیابی عملکرد خازن‌های الکترولیتی است. بررسی ESR در خازن الکترولیت پایه میخی می‌تواند اطلاعات مهمی درباره وضعیت قطعه ارائه دهد. این پارامتر فقط یک مقدار مقاومتی ساده نیست و با عملکرد خازن در مدار ارتباط مستقیمی دارد. افزایش ESR می‌تواند افت ولتاژ، تولید حرارت و کاهش کارایی خازن را به همراه داشته باشد.
خازن‌های الکترولیت پایه میخی در مدارهای مختلف وظیفه ذخیره و تأمین انرژی الکتریکی را بر عهده دارند. این قطعات در برابر جریان‌های ریپل و تغییرات فرکانس، رفتار مشخصی نشان می‌دهند. مقدار ESR می‌تواند نحوه عملکرد خازن در چنین شرایطی را تحت تأثیر قرار دهد.
شناخت ESR به تعمیرکاران و متخصصان الکترونیک کمک می‌کند وضعیت خازن را دقیق‌تر ارزیابی کنند. اندازه‌گیری این پارامتر همچنین می‌تواند خرابی‌های داخلی خازن را پیش از ایجاد مشکلات جدی‌تر مشخص کند. البته تفسیر مقدار ESR باید با مشخصات فنی خازن و شرایط کاری مدار انجام شود.
در ادامه، مفهوم ESR، اهمیت آن و روش اندازه‌گیری ESR در خازن الکترولیت پایه میخی را بررسی می‌کنیم. این بررسی به شما کمک می‌کند نقش ESR را بهتر بشناسید و هنگام عیب‌یابی، تصمیم دقیق‌تری بگیرید.
فهرست محتوای این مطلب:

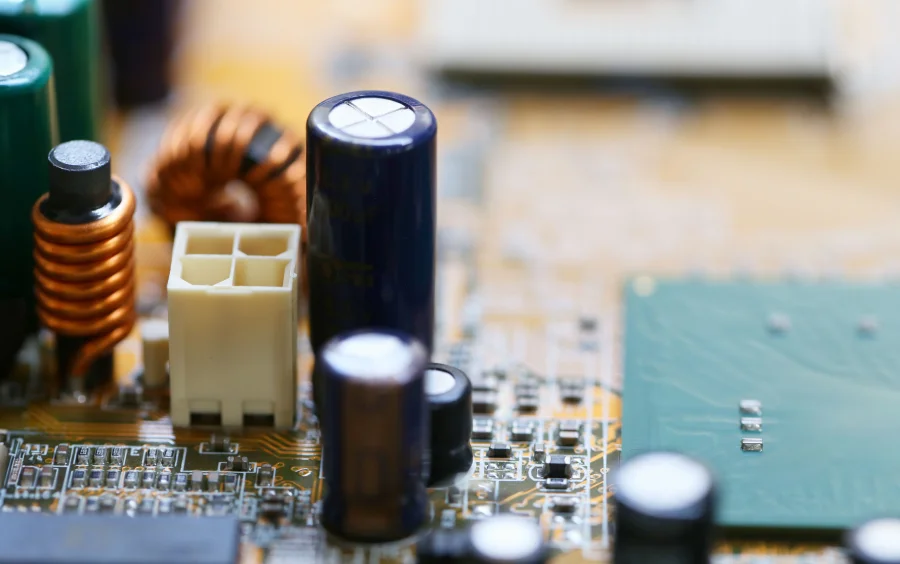

ESR در خازن الکترولیت پایه میخی چیست؟
ESR مخفف عبارت Equivalent Series Resistance و به معنای مقاومت سری معادل است. این پارامتر بخشی از مقاومت مؤثر موجود در مدل واقعی خازن را نشان می‌دهد. یک خازن واقعی فقط ظرفیت خازنی ندارد و ساختار داخلی آن، از جمله الکترولیت، فویل‌ها و اتصالات، رفتار مقاومتی نیز ایجاد می‌کند.
مقدار ESR معمولاً با اهم یا میلی‌اهم بیان می‌شود. هرچه این مقدار کمتر باشد، تلفات مقاومتی خازن هنگام عبور جریان متغیر نیز کمتر خواهد بود. بااین‌حال، نمی‌توان یک مقدار مشخص را برای ESR مناسب تمام خازن‌های الکترولیتی در نظر گرفت.
ظرفیت، ولتاژ نامی، ابعاد، نوع ساخت، دمای کاری و طراحی خازن روی ESR اثر می‌گذارند. همچنین این پارامتر با فرکانس تغییر می‌کند. بنابراین، مقدار ESR باید در شرایط مشخص اندازه‌گیری و با اطلاعات فنی همان قطعه مقایسه شود.
برای مثال، دو خازن با ظرفیت یکسان ممکن است به دلیل تفاوت در سری تولید، ابعاد یا طراحی داخلی، ESR متفاوتی داشته باشند. این اختلاف لزوماً به معنای خرابی یکی از آن‌ها نیست. معیار مناسب‌تر، مقایسه مقدار اندازه‌گیری‌شده با مشخصات سازنده یا یک نمونه سالم مشابه است.
افزایش غیرعادی ESR می‌تواند نشان‌دهنده تغییر در وضعیت داخلی خازن باشد. خشک‌شدن الکترولیت، فرسودگی مواد داخلی و شرایط کاری نامناسب از عواملی هستند که می‌توانند این مقدار را افزایش دهند.
در نتیجه، ESR را باید یکی از پارامترهای مهم برای ارزیابی خازن دانست، نه تنها معیار تشخیص خرابی. بررسی هم‌زمان ESR و سایر مشخصات، تصویر دقیق‌تری از وضعیت قطعه ارائه می‌دهد.

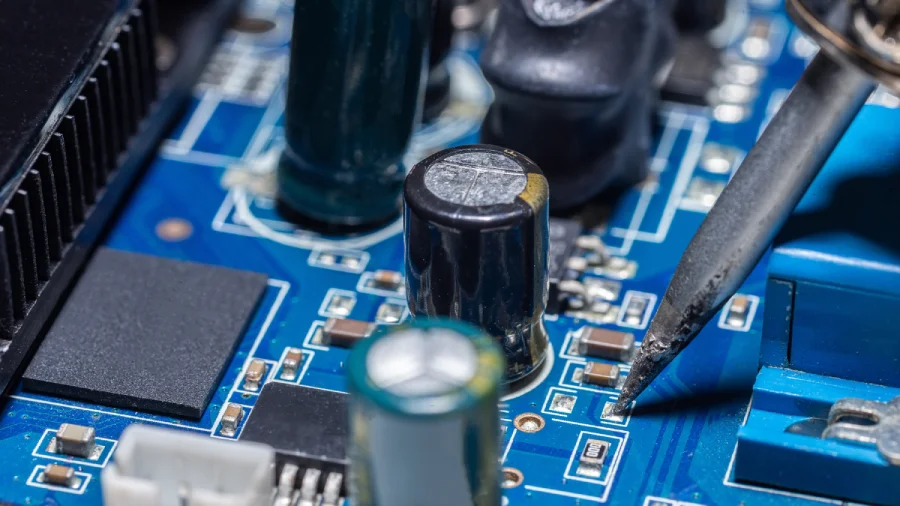

اهمیت ESR در خازن الکترولیت پایه میخی
مقدار ESR مستقیماً روی رفتار خازن هنگام عبور جریان‌های متغیر اثر می‌گذارد. هرچه ESR افزایش پیدا کند، مقاومت داخلی خازن نیز بیشتر می‌شود.
این افزایش مقاومت، افت ولتاژ بیشتری در مسیر جریان ایجاد می‌کند. در مدارهای تغذیه، چنین شرایطی می‌تواند کیفیت عملکرد خازن و پایداری ولتاژ را کاهش دهد. به همین دلیل، بررسی ESR در خازن الکترولیت پایه میخی برای عیب‌یابی مدار اهمیت دارد.
مهم‌ترین اثرات ESR نامناسب را می‌توان در چند مورد خلاصه کرد:
- افزایش حرارت داخلی: ESR بالا باعث افزایش تلفات توان و تولید گرمای بیشتر داخل خازن می‌شود.
- افزایش ریپل خروجی: مقاومت داخلی بیشتر می‌تواند توانایی خازن را برای کاهش ریپل در مدار کاهش دهد.
- افت پایداری مدار: افزایش ESR می‌تواند عملکرد بخش‌های تغذیه و فیلتر را تحت تأثیر قرار دهد.
- کاهش عمر خازن: افزایش حرارت داخلی، فشار بیشتری به ساختار خازن وارد می‌کند و عمر مفید آن را کاهش می‌دهد.
- تشخیص سریع‌تر خرابی: اندازه‌گیری ESR می‌تواند یک نشانه مهم برای شناسایی تغییرات داخلی خازن باشد.
در مدارهای تغذیه سوئیچینگ، فیلترها و بخش‌های حذف ریپل، مقدار ESR اهمیت بیشتری پیدا می‌کند. این مدارها معمولاً جریان‌های متغیر و ریپل قابل توجهی دارند. خازنی با ESR بالا ممکن است در چنین شرایطی عملکرد مطلوبی ارائه نکند.
بااین‌حال، نباید مقدار ESR را به‌تنهایی معیار قطعی سلامت خازن دانست. دما، فرکانس، ظرفیت و شرایط کاری روی مقدار اندازه‌گیری‌شده اثر می‌گذارند. هر مدل خازن نیز محدوده ESR مخصوص خود را دارد.
بنابراین، ارزیابی صحیح ESR باید با مشخصات فنی همان خازن و شرایط واقعی مدار انجام شود. این رویکرد، تشخیص دقیق‌تری ایجاد می‌کند و احتمال تعویض بی‌دلیل قطعات سالم را کاهش می‌دهد.
عوامل افزایش ESR در خازن پایه میخی
افزایش ESR در خازن الکترولیت پایه میخی معمولاً به فرسودگی داخلی یا شرایط کاری نامناسب مربوط می‌شود. شناخت این عوامل به تشخیص زودهنگام افت عملکرد خازن کمک می‌کند و از تعویض غیرضروری قطعات سالم جلوگیری می‌کند.
یکی از مهم‌ترین عوامل افزایش ESR در خازن الکترولیت پایه میخی، افزایش دمای کاری است. حرارت بالا تبخیر الکترولیت را سرعت می‌دهد و ویژگی‌های داخلی خازن را تغییر می‌دهد. وقتی الکترولیت به‌تدریج کاهش پیدا کند، مقاومت داخلی خازن بیشتر می‌شود و مقدار ESR افزایش پیدا می‌کند. قرارگرفتن مداوم خازن در محیط گرم نیز این روند را سریع‌تر می‌کند.
جریان ریپل زیاد عامل مهم دیگری محسوب می‌شود. عبور جریان متناوب از مقاومت داخلی خازن، تلفات توان ایجاد می‌کند و بخشی از این توان به حرارت تبدیل می‌شود. اگر جریان ریپل از محدوده مجاز خازن بیشتر باشد، افزایش دمای داخلی می‌تواند فرسودگی را تشدید کند. در چنین شرایطی، ESR به‌مرور افزایش می‌یابد و عملکرد خازن در مدار ضعیف‌تر می‌شود.
عمر خازن نیز روی ESR تأثیر دارد. خازن‌های الکترولیتی با گذشت زمان تغییرات شیمیایی و فیزیکی پیدا می‌کنند. این تغییرات می‌توانند رسانایی الکترولیت و شرایط داخلی قطعه را تحت تأثیر قرار دهند. در نتیجه، خازن قدیمی ممکن است ESR بیشتری نسبت به مقدار اولیه خود داشته باشد، حتی اگر ظاهر آن کاملاً سالم باقی مانده باشد.
انتخاب نامناسب خازن برای مدار نیز می‌تواند افزایش ESR را سرعت دهد. استفاده از خازنی با تحمل جریان ریپل پایین، دمای کاری نامناسب یا مشخصات نامتناسب با مدار، فشار بیشتری به قطعه وارد می‌کند. همچنین افزایش مداوم ولتاژ، بار سنگین و تهویه ضعیف می‌توانند شرایط کاری خازن را نامطلوب کنند.
در نتیجه، بررسی دما، جریان ریپل، عمر و شرایط کاری هنگام ارزیابی ESR اهمیت دارد. این عوامل معمولاً به‌صورت مستقل عمل نمی‌کنند و ترکیب چند عامل می‌تواند سرعت فرسودگی خازن را افزایش دهد.

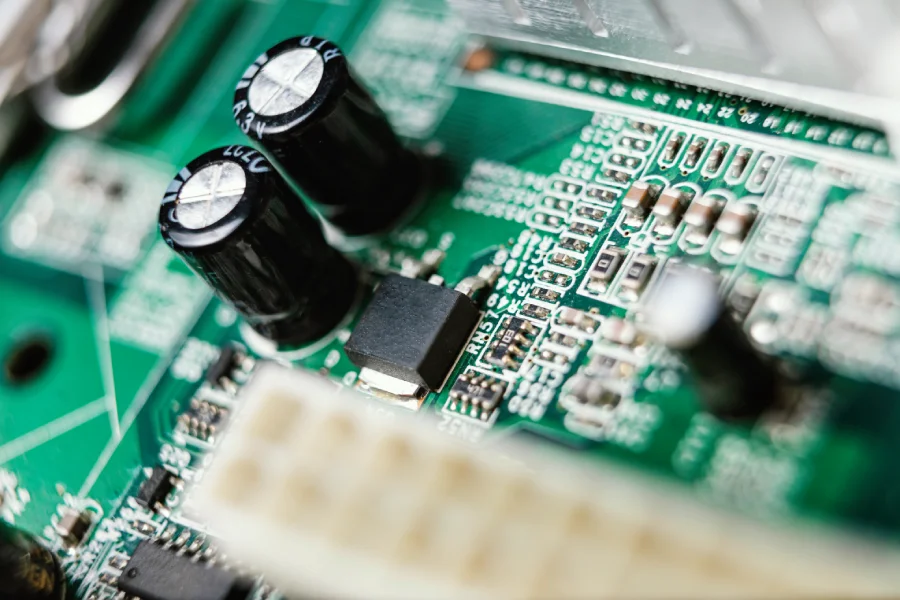

اندازه‌گیری ESR خازن الکترولیت پایه میخی
برای اندازه‌گیری ESR در خازن الکترولیت پایه میخی از دستگاهی به نام ESR متر استفاده می‌شود. این دستگاه با اعمال سیگنال AC کم‌دامنه، مقاومت سری معادل خازن را اندازه‌گیری می‌کند و مقدار آن را معمولاً بر حسب اهم یا میلی‌اهم نمایش می‌دهد.
پیش از اندازه‌گیری باید مطمئن شوید خازن هیچ ولتاژ ذخیره‌شده‌ای ندارد. سپس پراب‌های دستگاه را به پایه‌های خازن متصل کنید. نتیجه به‌دست‌آمده را باید با مشخصات فنی قطعه یا یک نمونه سالم با ظرفیت و ولتاژ مشابه مقایسه کنید.
تست خازن در مدار همیشه نتیجه کاملاً قابل اتکایی ارائه نمی‌دهد. قطعات موازی می‌توانند مسیر دیگری برای جریان تست ایجاد کنند و مقدار نمایش‌داده‌شده را تغییر دهند. اگر نتیجه با شرایط واقعی قطعه همخوانی نداشت، خازن را از مدار جدا و دوباره آزمایش کنید.
فرکانس تست و دمای خازن نیز روی نتیجه اثر دارند. به همین دلیل، مقایسه دو خازن زمانی اعتبار بیشتری دارد که اندازه‌گیری‌ها با شرایط یکسان انجام شوند. اگر ESR یک خازن نسبت به نمونه سالم مشابه افزایش محسوسی داشته باشد، احتمال فرسودگی آن بیشتر است.
بااین‌حال، برای تصمیم‌گیری نهایی بهتر است ESR را همراه با ظرفیت و شرایط کاری بررسی کنید. این روش از تشخیص اشتباه خازن سالم به‌عنوان قطعه معیوب جلوگیری می‌کند. در نهایت، برای مقایسه دقیق‌تر نتیجه تست، می‌توانید مشخصات فنی خازن الکترولیت پایه میخی موردنظر را بررسی کنید تا مقدار ESR را با مشخصات همان مدل تطبیق دهید.
جمع‌بندی
ESR یکی از پارامترهای مهم در بررسی عملکرد خازن‌های الکترولیت پایه میخی است. مقدار این پارامتر روی تلفات داخلی، تولید حرارت و رفتار خازن در برابر جریان ریپل اثر می‌گذارد. به همین دلیل، افزایش غیرعادی ESR می‌تواند نشانه‌ای از فرسودگی یا شرایط کاری نامناسب باشد.
برای ارزیابی دقیق ESR در خازن الکترولیت پایه میخی، یک عدد ثابت را نمی‌توان به‌عنوان ESR مناسب تمام خازن‌ها در نظر گرفت. ظرفیت، ولتاژ، طراحی خازن، دما و فرکانس اندازه‌گیری روی این مقدار اثر دارند. بهترین روش، مقایسه نتیجه با مشخصات فنی یا یک خازن سالم مشابه است.
در زمان عیب‌یابی نیز بررسی هم‌زمان ESR، ظرفیت و شرایط مدار نتیجه قابل‌اعتمادتری ایجاد می‌کند. این رویکرد به‌خصوص در مدارهای تغذیه و فیلترینگ اهمیت دارد؛ زیرا افزایش ESR می‌تواند ریپل و تلفات داخلی را افزایش دهد و عملکرد مدار را تحت تأثیر قرار دهد.
سؤالات متداول
در ادامه، به برخی از پرسش‌های رایج درباره «ESR در خازن الکترولیت پایه میخی و اهمیت آن» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.
ESR در خازن الکترولیت پایه میخی چیست؟
ESR یا مقاومت سری معادل، میزان مقاومت مؤثر خازن در برابر جریان متناوب را نشان می‌دهد و روی تلفات و تولید حرارت اثر می‌گذارد.
مقدار مناسب ESR خازن پایه میخی چقدر است؟
عدد ثابتی برای همه خازن‌ها وجود ندارد. ظرفیت، ولتاژ، سری خازن، دما و فرکانس اندازه‌گیری روی مقدار ESR مناسب تأثیر می‌گذارند.
آیا افزایش ESR نشانه خرابی خازن است؟
افزایش محسوس ESR نسبت به مقدار مورد انتظار می‌تواند نشانه فرسودگی باشد. برای تشخیص دقیق‌تر باید ظرفیت و شرایط کاری خازن را نیز بررسی کنید.
آیا می‌توان ESR خازن را در مدار اندازه گرفت؟
در برخی موارد بله، اما قطعات موازی می‌توانند نتیجه اندازه‌گیری را تغییر دهند. برای بررسی دقیق‌تر، بهتر است خازن را از مدار جدا کنید.
