خازن پلی استر در مدار چه استفاده ای دارد؟

خازن‌ها جزو اجزای اساسی مدارهای الکترونیکی هستند و انرژی الکتریکی را به‌صورت کنترل‌شده ذخیره و آزاد می‌کنند. خازن‌ها انواع مختلفی دارند که یکی از پرکاربردترین آن‌ها خازن پلی استر در مدار الکترونیکی است. این نوع خازن به دلیل ویژگی‌های خاص خود، در بسیاری از مدارهای دیجیتال، صنعتی و حتی خانگی به کار گرفته می‌شود

خازن پلی استر چیست؟

خازن پلی استر یکی از پرکاربردترین انواع خازن‌های الکترونیکی است که دی‌الکتریک آن از فیلم پلی‌استر ساخته می‌شود. این ماده به دلیل مقاومت بالا در برابر تغییرات دما و رطوبت، امکان ذخیره و دشارژ سریع انرژی را فراهم کرده و باعث شده استفاده از خازن پلی استر در مدار‌های مختلف، انتخابی مطمئن برای مهندسان و طراحان باشد.

ساختار این خازن ساده اما مؤثر است. دو صفحه هادی با یک لایه نازک پلی‌استر از هم جدا شده‌اند و پایه‌ها امکان اتصال به مدار یا برد چاپی (PCB) را فراهم می‌کنند. برخی از مدل‌ها به صورت متالیزه تولید می‌شوند که در آن یک لایه فلزی روی فیلم قرار گرفته تا مقاومت خازن در برابر جریان‌های گذرا افزایش یابد و خاصیت خودترمیمی ایجاد شود.

یکی از مهم‌ترین ویژگی‌های خازن پلی استر در مدار، ثبات الکتریکی بالا و پایداری در شرایط محیطی گوناگون است. این ویژگی باعث می‌شود ظرفیت خازن تحت تغییرات ولتاژ و جریان دچار افت قابل توجه نشود. به همین دلیل، این نوع خازن در مدارهای فیلتر، جفت‌کننده سیگنال، تایمرها و نوسان‌سازها کاربرد گسترده دارد.

از دیگر مزایای آن می‌توان به ابعاد کوچک و وزن سبک اشاره کرد که نصب روی PCB را آسان می‌سازد. ظرفیت خازن‌های پلی استر معمولاً از چند پیکوفاراد تا چند میکروفاراد و ولتاژ کاری آن‌ها بین ۵۰ تا ۴۰۰ ولت است. همین مشخصات موجب شده استفاده از خازن پلی استر در مدار آنالوگ، دیجیتال و صنعتی به‌عنوان یک گزینه اقتصادی و مطمئن بسیار رایج باشد.

انواع خازن پلی استر

خازن‌های پلی استر در بازار به دو نوع اصلی تقسیم می‌شوند:

خازن پلی استر معمولی (Standard Polyester)

• برای کاربردهای عمومی در مدارهای دیجیتال و آنالوگ مناسب است.
• ظرفیت‌های متنوع از چند پیکوفاراد تا میکروفاراد بالا دارد.
• ولتاژ کاری معمولاً بین ۵۰ تا ۴۰۰ ولت است.

خازن پلی استر متالیزه (Metallized Polyester Capacitor)

• دارای لایه نازک فلزی روی فیلم پلی‌استر است که عملکرد بهتری در برابر جریان‌های گذرا دارد.
• قابلیت خود ترمیمی (Self-Healing) در صورت سوراخ شدن جزئی دی‌الکتریک.
• بیشتر در مدارهایی استفاده می‌شود که نیاز به پایداری طولانی‌مدت دارند.

مزایای خازن پلی استر در مدار

در این نوع خازن به دلیل ساختار ساده، پایداری الکتریکی و نصب آسان، استفاده از خازن پلی استر در مدار‌های الکترونیکی بسیار رایج است. یکی از مزایای اصلی این خازن‌ها، ثبات ظرفیت در برابر تغییرات دما و ولتاژ است. همین ویژگی باعث می‌شود مدارهایی که نیازمند دقت و عملکرد پایدار هستند، از خازن پلی استر بهره ببرند و کیفیت سیگنال در آن‌ها حفظ شود.

مزیت مهم دیگر خازن پلی استر در مدار، مقاومت بالا در برابر رطوبت و خوردگی است. دی‌الکتریک ساخته‌شده از فیلم پلی‌استر، خازن را در برابر نفوذ رطوبت محافظت کرده و طول عمر آن را افزایش می‌دهد. همچنین این نوع خازن ابعاد کوچک و وزن کمی دارد و به راحتی روی بردهای چاپی (PCB) نصب می‌شود. این موضوع باعث شده طراحان بتوانند در مدارهای پیچیده و فشرده، بدون نگرانی از کمبود فضا از این قطعه استفاده کنند.

از نظر عملکرد، خازن پلی استر در مدار قادر است نویزهای ناخواسته را فیلتر کرده و ولتاژ پایدار ایجاد کند. این قابلیت در منابع تغذیه، مدارهای آنالوگ و دیجیتال نقش مهمی ایفا کرده و عملکرد کلی سیستم را بهبود می‌بخشد. علاوه بر آن، ظرفیت این خازن‌ها نسبتاً ثابت است و در کاربردهایی مانند جفت‌کننده سیگنال، تایمرها یا نوسان‌سازها دقت بالایی ارائه می‌دهند.

با این حال، باید به محدودیت‌های خازن پلی استر در مدار نیز توجه داشت. توانایی تحمل ولتاژ و جریان بالا در این نوع خازن محدود است و برای مدارهای صنعتی پرتوان یا بارهای سنگین چندان مناسب نیست. همچنین ظرفیت آن‌ها در محدوده کم تا متوسط قرار دارد، بنابراین برای ذخیره انرژی زیاد یا کاربردهایی با جریان بالا نمی‌توانند گزینه ایدئال باشند. با وجود این محدودیت‌ها، به دلیل مزایای متعدد، خازن‌های پلی استر همچنان یکی از انتخاب‌های محبوب در طراحی مدارهای مختلف به شمار می‌آیند.

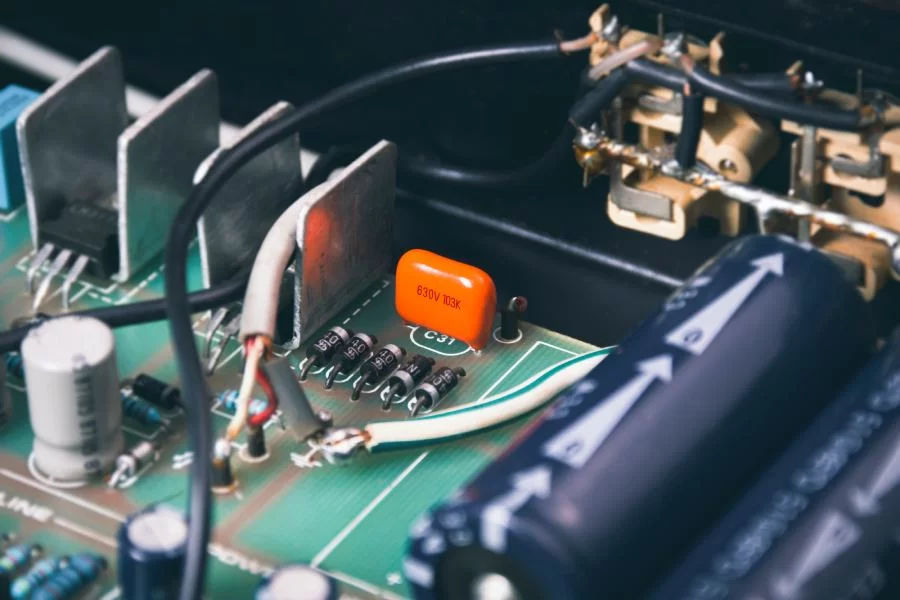

کاربرد خازن پلی استر در مدار

خازن‌های پلی استر به دلیل پایداری الکتریکی، مقاومت در برابر حرارت و رطوبت و نصب آسان، در بسیاری از مدارهای الکترونیکی کاربرد دارند. این خازن‌ها در مدارهایی استفاده می‌شوند که نیاز به ذخیره انرژی موقت، فیلتر کردن سیگنال یا اتصال قطعات الکترونیکی به یکدیگر وجود دارد.

یکی از کاربردهای رایج، مدارهای فیلتر است. در منابع تغذیه، نویزهای ناخواسته و ولتاژهای اضافی ممکن است عملکرد سایر قطعات را مختل کنند. خازن پلی استر انرژی را ذخیره و به‌صورت کنترل شده آزاد می‌کند تا نوسانات کاهش یافته و ولتاژ پایدار ایجاد شود.

در مدارهای جفت‌کننده سیگنال و مدارهای آنالوگ نیز خازن پلی استر کاربرد زیادی دارد. این خازن‌ها برای انتقال سیگنال‌های AC بین بخش‌های مختلف مدار بدون عبور جریان DC استفاده می‌شوند. از آنجا که خازن‌های پلی استر ظرفیت ثابت و تغییرات کم در دما دارند، سیگنال‌ها با دقت و بدون تحریف منتقل می‌شوند.

نوسان‌سازها و تایمرها بخش دیگری از کاربردهای خازن پلی استر را تشکیل می‌دهند. در این مدارها، خازن‌ها زمان‌بندی دقیق شارژ و دشارژ را تعیین می‌کنند و به تولید فرکانس ثابت یا تأخیر زمانی کمک می‌کنند. استفاده از این خازن باعث می‌شود مدارهای تایمر و نوسان‌ساز، پایداری و دقت بیشتری داشته باشند.

همچنین در مدارهای دیجیتال و میکروکنترلری، خازن پلی استر برای صاف کردن ولتاژ تغذیه، کاهش نویز و افزایش کارایی مدار استفاده می‌شود. این خازن‌ها می‌توانند به عنوان ذخیره‌کننده انرژی کوتاه‌مدت برای پردازنده‌ها و آی‌سی‌ها عمل کنند و از افت ولتاژ ناگهانی جلوگیری کنند.

به طور خلاصه، خازن پلی استر در مدارهای فیلتر، جفت‌کننده سیگنال، نوسان‌ساز، تایمر و مدارهای دیجیتال کاربرد دارد و نقش مهمی در بهبود عملکرد، افزایش دقت و پایداری مدار ایفا می‌کند.

نکات مهم در انتخاب خازن پلی استر در مدار

برای انتخاب صحیح خازن پلی استر باید چند نکته مهم را در نظر گرفت:

• ظرفیت خازن (Capacitance): براساس کاربرد انتخاب می‌شود و معمولاً از چند پیکوفاراد تا چند میکروفاراد متغیر است.
• ولتاژ کاری (Rated Voltage): خازن باید توان تحمل ولتاژ مدار را داشته باشد، معمولاً با ضریب ایمنی ۲۰ تا ۳۰ درصد بالاتر انتخاب می‌شود.
• نوع خازن: طراحان خازن را براساس نیاز به خودترمیمی، از نوع معمولی یا متالیزه انتخاب می‌کنند.
• فرکانس کاری: برای مدارهای با فرکانس بالا، بهتر است خازن‌های با ESR (مقاومت سری) پایین انتخاب شوند.
• دمای کاری: خازن باید متناسب با محیط، در بازه دمایی مناسب عملکرد داشته باشد.

جمع‌بندی

خازن پلی استر در مدار یکی از اجزای پرکاربرد و مهم در طراحی‌های الکترونیکی است. این خازن با استفاده از فیلم پلی‌استر به‌عنوان دی‌الکتریک، انرژی الکتریکی را ذخیره کرده و در زمان نیاز به‌صورت کنترل‌شده آزاد می‌سازد. ساختار ساده اما مؤثر آن شامل دو صفحه هادی و یک لایه نازک پلی‌استر است که میان آن‌ها قرار دارد. پایه‌های این خازن به گونه‌ای طراحی می‌شوند که اتصال مستقیم روی برد چاپی (PCB) یا سایر مدارها به‌راحتی انجام شود. در برخی مدل‌ها نیز لایه‌ای فلزی روی فیلم پلی‌استر قرار می‌گیرد که باعث افزایش مقاومت در برابر جریان‌های گذرا و ایجاد قابلیت خودترمیمی می‌شود.

مزیت اصلی خازن پلی استر در مدار، ثبات الکتریکی بالا و مقاومت در برابر تغییرات دما و رطوبت است. همین ویژگی باعث می‌شود در پروژه‌هایی که پایداری و دقت اهمیت دارد، مثل فیلترها، نوسان‌سازها، تایمرها و مدارهای جفت‌کننده سیگنال استفاده گسترده‌ای داشته باشد. علاوه بر این، این خازن ابعاد کوچک، وزن کم و نصب آسان روی برد دارد و برای طراحی مدارهایی با فضای محدود بسیار کاربردی است.

این قطعه معمولاً در دو نوع تولید می‌شود: نوع استاندارد (Standard) برای کاربردهای عمومی و نوع متالیزه (Metallized) که مقاومت بالاتری در برابر جریان‌های لحظه‌ای دارد و قابلیت خودترمیمی ارائه می‌دهد. محدوده ظرفیت آن از چند پیکوفاراد تا چند میکروفاراد و ولتاژ کاری بین ۵۰ تا ۴۰۰ ولت متغیر است.

انتخاب صحیح خازن پلی استر در مدار به عواملی مانند ظرفیت، ولتاژ کاری، نوع خازن، فرکانس کاری و شرایط محیطی بستگی دارد. آشنایی با این موارد به طراحان کمک می‌کند مدارهایی با طول عمر بالا، عملکرد پایدار و دقت مناسب بسازند که در پروژه‌های آنالوگ، دیجیتال و صنعتی نتیجه‌ای مطمئن ارائه دهند.
