جایگزینی آیسی معیوب: راهنمای معادلیابی و ارزیابی سازگاری
فروردین
جایگزینی آیسی معیوب یکی از چالشهای رایج در تعمیر و نگهداری مدارهای الکترونیکی است. در بسیاری از موارد، تراشههای اصلی در بازار کمیاب یا گران هستند و یافتن نمونهی معادل ضروری میشود. انتخاب نادرست آیسی جایگزین میتواند موجب خرابی بیشتر مدار یا کاهش عملکرد شود. در این مقاله با اصول معادلیابی، نکات فنی و روشهای ارزیابی سازگاری آیسیهای جایگزین آشنا میشوید.
فهرست محتوای این مطلب:

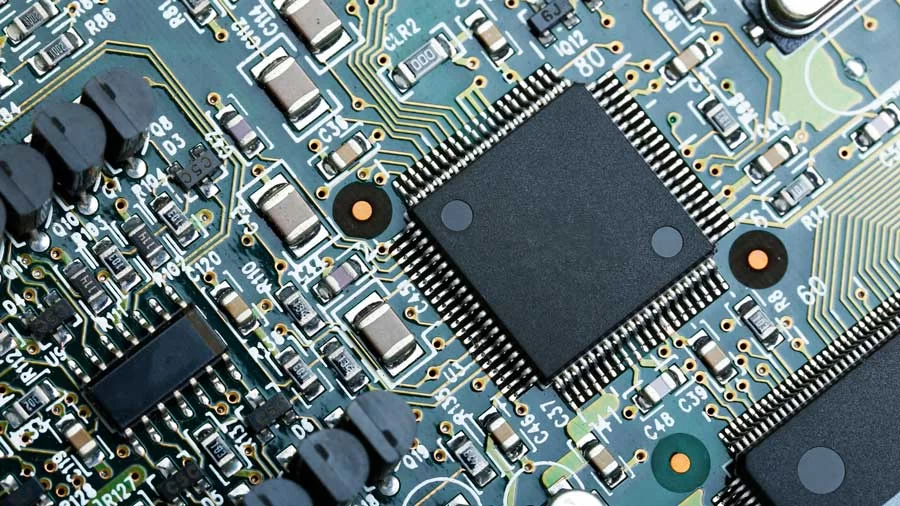

مقدمهای بر جایگزینی آیسی معیوب در مدارهای الکترونیکی
در هر مدار الکترونیکی، آیسیها نقش مغز سیستم را ایفا میکنند. این قطعات کوچک اما حیاتی وظیفه پردازش، کنترل و هماهنگی بین بخشهای مختلف مدار را بر عهده دارند. با گذر زمان، عوامل متعددی مانند گرما، نوسانات ولتاژ یا آسیب فیزیکی میتوانند باعث خرابی یا عملکرد ناپایدار آیسیها شوند. در چنین شرایطی، جایگزینی آیسی معیوب تنها راهحل مؤثر برای بازگرداندن عملکرد مدار است.
اهمیت این فرآیند زمانی بیشتر میشود که آیسی مورد نظر دیگر تولید نمیشود یا در بازار موجود نیست. در این حالت، معادلیابی و انتخاب یک آیسی سازگار میتواند از طراحی مجدد کامل مدار جلوگیری کند و هزینه تعمیر را بهطور قابل توجهی کاهش دهد. اما این کار نیازمند شناخت دقیق پارامترهای فنی، مشخصات پایهها و سازگاری عملکردی بین آیسیهاست.
مهندسان و تکنسینهای الکترونیک باید پیش از جایگزینی آیسی معیوب، مشخصات فنی تراشه اصلی و آیسی جایگزین را بهدقت مقایسه کنند. کوچکترین تفاوت در ولتاژ کاری، نوع ورودی یا ترتیب پایهها ممکن است به آسیب دائمی مدار منجر شود.
در این مقاله، به بررسی روشهای معادلیابی، نکات کلیدی در انتخاب آیسی جایگزین و خطاهای رایج هنگام جایگزینی خواهیم پرداخت تا بتوانید با اطمینان و دقت، بهترین تصمیم را در فرآیند تعمیر و نگهداری مدارهای الکترونیکی بگیرید.
مراحل تشخیص و معادلیابی آیسی معیوب
اولین گام در فرآیند جایگزینی آیسی معیوب، تشخیص دقیق علت خرابی است. در بسیاری از موارد، خرابی ظاهری یا سوختگی قابل مشاهده نیست و تنها از طریق بررسی علائم مدار میتوان به وجود مشکل پی برد. علائمی مانند گرم شدن بیش از حد، نوسان ولتاژ خروجی، عملکرد غیرعادی در بخش خاصی از مدار یا مصرف جریان غیرطبیعی معمولاً نشانهی نقص در آیسی هستند.
پس از شناسایی قطعهی مشکوک، باید مدار را از تغذیه جدا کرده و پایههای آیسی را با مولتیمتر یا تستر مخصوص بررسی کرد. در صورت اطمینان از خرابی، مرحلهی معادلیابی آغاز میشود. در این مرحله، مهندس باید شمارهی دقیق آیسی معیوب را شناسایی کرده و دیتاشیت آن را بررسی کند تا پارامترهای کلیدی مانند ولتاژ کاری، جریان مصرفی، تعداد پایهها، ترتیب پینها و نوع عملکرد مشخص شود.
در گام بعد، آیسیهای مشابه از نظر عملکرد و ساختار جستوجو میشوند. سایتهای مرجع مانند Octopart، DatasheetCatalog یا AllDataSheet ابزارهای مناسبی برای یافتن آیسیهای جایگزین هستند. در نهایت، باید بررسی شود که آیسی جدید از نظر نوع ورودی، سرعت سوئیچینگ و محدودهی دمای کاری با مدار اصلی سازگار باشد.
معادلیابی دقیق، نهتنها مانع بروز خطا در عملکرد مدار میشود، بلکه عمر سیستم را افزایش داده و هزینههای تعمیر را به حداقل میرساند.

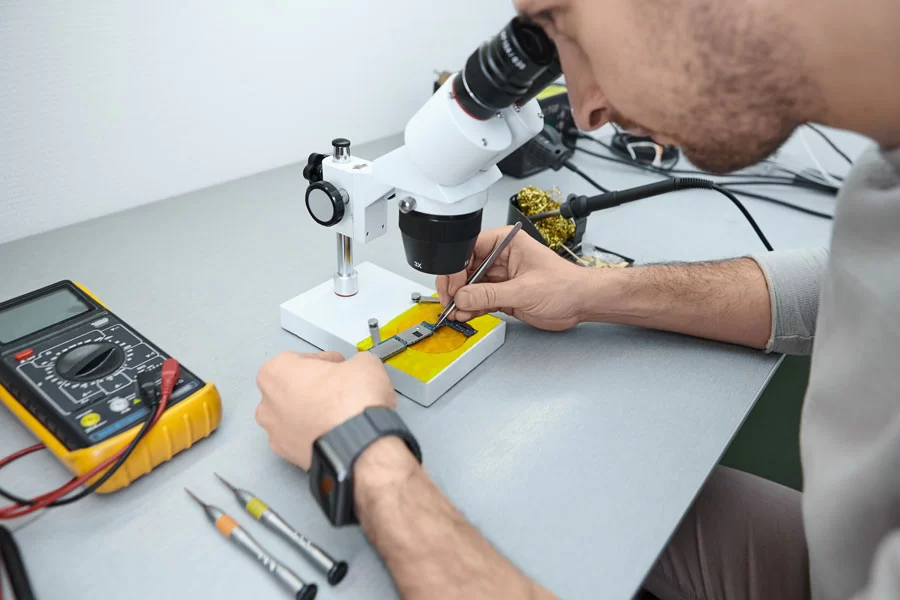

نکات فنی در انتخاب و جایگزینی آیسی معیوب
انتخاب درست آیسی جایگزین یکی از حساسترین مراحل در فرآیند تعمیر مدار است. هرچند ممکن است چندین مدل از نظر شماره فنی یا ظاهر مشابه باشند، اما تفاوتهای جزئی در ویژگیهای داخلی میتواند عملکرد مدار را بهطور کامل تغییر دهد. شناخت این نکات فنی، کلید موفقیت در جایگزینی آیسی معیوب محسوب میشود.
اولین عامل مهم، ولتاژ کاری و جریان مصرفی است. آیسی جایگزین باید در همان محدوده ولتاژ و جریان مدل اصلی عمل کند تا سایر بخشهای مدار دچار فشار یا نوسان نشوند. عامل دوم، چیدمان پایهها (Pin Configuration) است؛ حتی جابهجایی یک پایه در ورودی یا خروجی میتواند مدار را غیرفعال یا باعث سوختن قطعه شود.
نکتهی بعدی، سرعت سوئیچینگ و نوع سیگنال است. در آیسیهای منطقی یا تقویتکنندهها، سرعت پاسخدهی باید با مدار اصلی هماهنگ باشد تا تأخیر یا نویز ایجاد نشود. همچنین بررسی محدودهی دمای کاری و نوع بستهبندی (Package Type) برای نصب صحیح و جلوگیری از آسیب حرارتی ضروری است.
در بسیاری از موارد، سازندگان معتبر دیتاشیتهای مقایسهای ارائه میدهند که در آن مدلهای معادل با مشخصات دقیق معرفی شدهاند. مطالعه این جداول پیش از خرید، از اشتباهات پرهزینه جلوگیری میکند. با رعایت این اصول، انتخاب آیسی جایگزین به فرآیندی مطمئن و کمریسک تبدیل میشود.
برای تأمین و جایگزینی آیسیهای تخصصی در پروژههای صنعتی یا تحقیقاتی، از بخش سفارش قطعات الکترونیکی استفاده کنید و قطعات موردنظر خود را با اطمینان سفارش دهید.
ارزیابی عملکرد مدار پس از جایگزینی آیسی معیوب
پس از انجام فرآیند جایگزینی آیسی معیوب، مرحلهی ارزیابی عملکرد مدار اهمیت بسیار زیادی دارد. این مرحله تعیین میکند که آیسی جدید از نظر الکتریکی و عملکردی با مدار اصلی سازگار است یا خیر. بدون بررسی دقیق، ممکن است خطاهای پنهان در مدار باقی بماند و در بلندمدت موجب آسیب سایر قطعات شود.
در گام نخست، باید مدار در حالت بدون بار (No Load) و با ولتاژ تغذیهی کنترلشده آزمایش شود. در این حالت، جریان مصرفی، ولتاژهای ورودی و خروجی و رفتار پایههای کنترلی بررسی میشوند. اگر همه مقادیر در محدودهی مجاز قرار دارند، میتوان تست مدار را تحت بار واقعی انجام داد.
در این مرحله، توجه به دمای کاری آیسی بسیار مهم است. افزایش بیش از حد دما میتواند نشانهی ناسازگاری داخلی یا اتصال اشتباه پایهها باشد. علاوهبرآن، با استفاده از اسیلوسکوپ، شکل موج خروجی بررسی میشود تا نویز یا اعوجاج غیرعادی مشخص گردد.
در سیستمهای پیچیده، تست عملکرد باید در چند چرخه کاری تکرار شود تا پایداری مدار در شرایط مختلف اطمینان حاصل شود. مقایسه نتایج جدید با دادههای قبل از خرابی نیز به شناسایی تفاوتهای احتمالی کمک میکند.
در نهایت، اگر عملکرد مدار بدون نوسان، حرارت یا خطا پایدار باقی بماند، میتوان نتیجه گرفت آیسی جایگزین بهدرستی انتخاب و نصب شده است. این مرحله آخرین گام برای تضمین کیفیت تعمیر و بازگشت مدار به حالت عملکرد اولیه است.
خطاهای متداول هنگام معادلیابی آیسی و روش پیشگیری
در فرآیند معادلیابی و جایگزینی آیسی معیوب، بیدقتی در جزئیات فنی میتواند منجر به خرابی مجدد مدار شود. بسیاری از خطاها به دلیل فرض شباهت کامل بین دو آیسی رخ میدهند، در حالیکه تفاوتهای کوچک در ساختار داخلی یا ترتیب پایهها میتواند عملکرد سیستم را مختل کند. آگاهی از این اشتباهات و پیشگیری از آنها، بخش مهمی از تعمیر اصولی مدار است.
یکی از خطاهای رایج، نادیده گرفتن تفاوت در ولتاژ و جریان کاری است. آیسی جایگزین ممکن است ظاهراً مشابه باشد، اما در محدوده ولتاژ متفاوتی عمل کند. این موضوع در نهایت به افزایش حرارت یا سوختن تراشه منجر میشود. خطای دیگر، عدم بررسی کامل دیتاشیت است. بسیاری از افراد تنها به شماره مدل یا برند توجه میکنند و پارامترهای جزئی مانند زمان پاسخ، نویز یا دمای کاری را نادیده میگیرند.
اشتباه متداول دیگر مربوط به نوع بستهبندی (Package Type) است. نصب اشتباه در نوع SMD یا DIP میتواند پایهها را جابهجا کند و مدار را از کار بیندازد. همچنین استفاده از آیسیهای تقلبی یا بازیافتی یکی از عوامل پنهان خرابی مجدد مدارهاست.
برای جلوگیری از این خطاها، باید همیشه قبل از خرید، مشخصات فنی تراشه را با آیسی اصلی تطبیق داد، از منابع معتبر خرید کرد و تست اولیه را در شرایط کنترلشده انجام داد. رعایت این اصول، احتمال آسیب مجدد مدار را به حداقل میرساند و کیفیت تعمیر را تضمین میکند.
جمعبندی
جایگزینی آیسی معیوب فرآیندی حساس است که نیاز به دقت بالا و شناخت فنی دارد. کوچکترین خطا در انتخاب یا نصب آیسی جایگزین میتواند موجب خرابی کامل مدار شود. مهندسان باید قبل از هر اقدامی، پارامترهای فنی، شماره مدل و ساختار پایهها را با دقت بررسی کنند. استفاده از دیتاشیت اصلی و مقایسه دقیق مشخصات، مهمترین گام در انتخاب معادل مناسب است.
همچنین توصیه میشود آزمایش عملکرد مدار پس از نصب آیسی جدید در چند مرحله انجام شود. بررسی دمای کاری، ولتاژ خروجی و شکل موج سیگنالها بهترین روش برای اطمینان از سازگاری است. در نهایت، خرید از تأمینکنندگان معتبر و اجتناب از قطعات بازیافتی یا تقلبی، کیفیت و عمر مدار را تضمین میکند. رعایت این نکات، جایگزینی آیسی را به فرآیندی مطمئن و حرفهای تبدیل میکند.
سؤالات متداول
زیرا آیسی معیوب میتواند عملکرد کل مدار را مختل کند. جایگزینی دقیق آن باعث بازگشت پایداری و جلوگیری از آسیب بیشتر به مدار میشود.
نشانههایی مانند گرم شدن بیش از حد، عملکرد ناپایدار مدار، ولتاژ خروجی غیرعادی و مصرف جریان بالا معمولاً نشاندهنده خرابی آیسی هستند.
ولتاژ کاری، چیدمان پایهها، سرعت سوئیچینگ، نوع بستهبندی و دمای کاری از مهمترین معیارهای بررسی در انتخاب آیسی جایگزین هستند.
خیر، حتی اگر شماره مدل یا برند مشابه باشد، باید سازگاری فنی و مشخصات داخلی کاملاً با آیسی اصلی مطابقت داشته باشد.
اجرای تست مدار پس از نصب، اندازهگیری دما و ولتاژ پایهها، و مقایسه خروجیها با دادههای قبل از خرابی بهترین روش ارزیابی است.
