فیلتر کردن سیگنال در مدارهای الکترونیکی با خازن پلیاستر
فروردین
در دنیای الکترونیک، فیلتر کردن سیگنال یکی از مهمترین مراحل در طراحی مدارهاست. هر سیگنال الکتریکی معمولاً شامل بخشهایی از فرکانسهای مختلف است و برای دستیابی به عملکرد دقیق، لازم است فرکانسهای ناخواسته حذف شوند. در این میان، خازنها نقش کلیدی در ایجاد فیلترهای فرکانسی دارند و نوع خازن انتخابشده میتواند تأثیر زیادی بر کیفیت فیلتر داشته باشد. یکی از انواع پرکاربرد در این زمینه، خازن پلیاستر است که به دلیل ویژگیهای خاص خود، در بسیاری از مدارهای صوتی، تغذیه و ابزارهای الکترونیکی برای فیلتر کردن سیگنال استفاده میشود.
خازن پلیاستر به دلیل ساختار پایدار، ضریب دمایی پایین و دقت مناسب، انتخابی مطمئن برای کاربردهایی است که پایداری سیگنال اهمیت دارد. این خازن در محدودههای مختلف فرکانسی عملکرد مطلوبی دارد و به همین دلیل در فیلترهای پایینگذر، بالاگذر و میانگذر به کار میرود. مهندسان الکترونیک معمولاً زمانی که نیاز به حذف نویز یا هموار کردن شکل موج دارند، از خازن پلیاستر استفاده میکنند. اهمیت این خازن زمانی بیشتر مشخص میشود که بدانیم حتی نوسانات کوچک در ظرفیت خازن میتواند روی کیفیت فیلتر اثر بگذارد. در ادامه، به طور کامل بررسی میکنیم که چرا این نوع خازن در فیلتر کردن سیگنال تا این اندازه مؤثر است و چه ویژگیهایی باعث شده در میان انواع خازنها جایگاه ویژهای داشته باشد.
فهرست محتوای این مطلب:

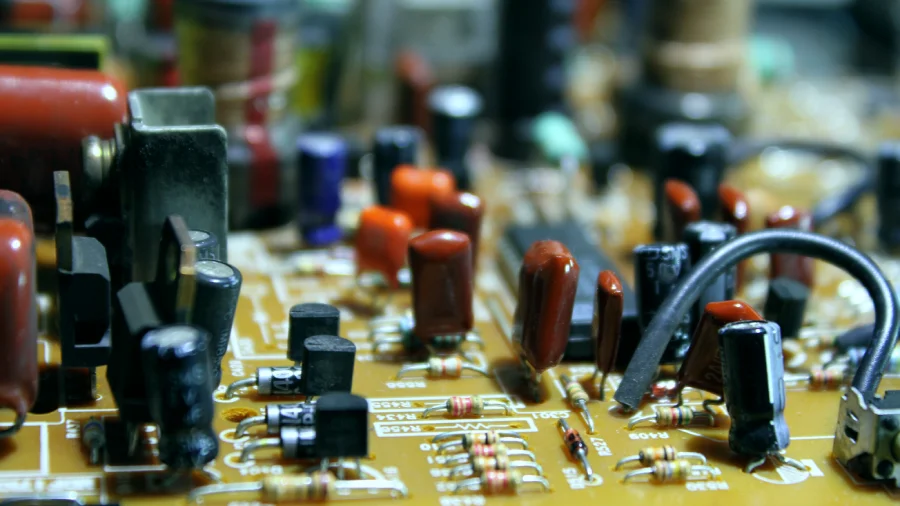

نقش خازن پلیاستر در فیلتر کردن سیگنال
در هر مدار فیلتر، هدف اصلی جداسازی یا کاهش بخش خاصی از سیگنال است. خازنها در این فرآیند بهعنوان عناصر ذخیره و تخلیه انرژی الکتریکی عمل میکنند. در فیلتر کردن سیگنال، خازن پلیاستر معمولاً برای عبور فرکانسهای بالا و جلوگیری از عبور فرکانسهای پایین یا برعکس استفاده میشود. به بیان ساده، این خازن در زمانهایی که سیگنال تغییرات سریع دارد، به سرعت شارژ و دشارژ میشود و این رفتار سبب شکلدهی منحنی پاسخ فیلتر میگردد.
یکی از دلایل انتخاب خازن پلیاستر در طراحی فیلتر، پاسخ خطی و قابل پیشبینی آن نسبت به فرکانس است. بسیاری از خازنهای دیگر در فرکانسهای بالا رفتار غیرخطی دارند و این موضوع موجب تغییر عملکرد فیلتر میشود. در حالیکه خازن پلیاستر در محدوده وسیعی از فرکانسها رفتار ثابتی دارد و این پایداری باعث میشود فیلتر طراحیشده خروجی دقیقتری ارائه دهد.
همچنین، این نوع خازن توانایی بالایی در حذف نویز دارد. وقتی در مدارهای منبع تغذیه یا سیگنالهای آنالوگ به کار میرود، قادر است نویزهای تیز و فرکانسهای ناخواسته را کاهش دهد و سیگنال نهایی را صافتر کند. در نتیجه، دستگاههایی مانند آمپلیفایر، گیرندههای رادیویی و ابزارهای اندازهگیری که نیاز به کیفیت سیگنال بالا دارند، از خازن پلیاستر بهره زیادی میبرند.
به طور خلاصه، خازن پلیاستر در فیلتر کردن سیگنال نقشی حیاتی دارد، زیرا هم از نظر پایداری و هم از نظر رفتار فرکانسی، یکی از متعادلترین گزینهها برای طراحی مدارهای فیلتر دقیق است.

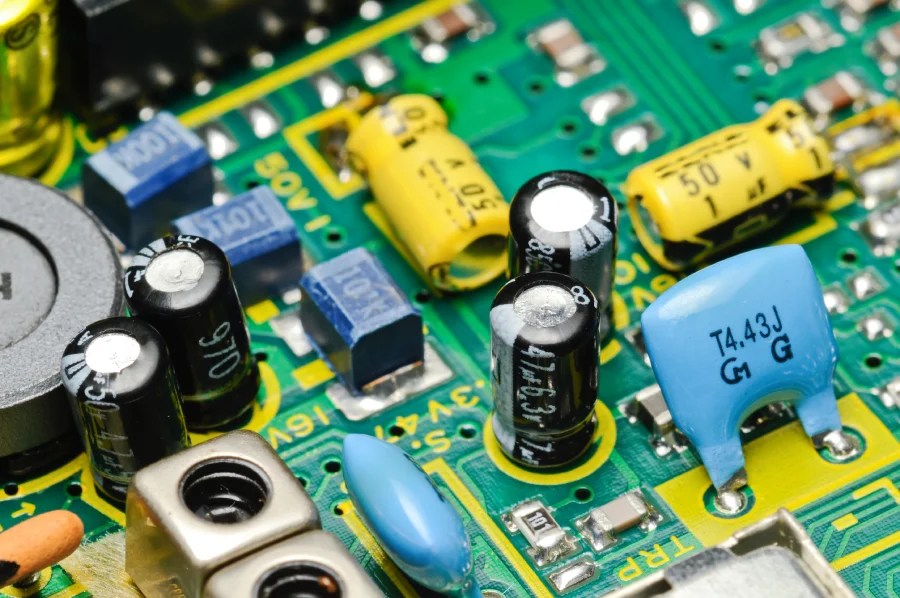

مزیتهای استفاده از خازن پلیاستر در فیلترها
یکی از دلایل اصلی محبوبیت خازن پلیاستر در مدارهای الکترونیکی، عملکرد بسیار پایدار و دقیق آن در فرآیند فیلتر کردن سیگنال است. این خازن نهتنها در حذف نویز مؤثر عمل میکند، بلکه به دلیل ویژگیهای فیزیکی خاص خود باعث افزایش کیفیت و پایداری مدار میشود. در ادامه مهمترین مزیتهای آن را مرور میکنیم:
- پایداری عالی در دماهای مختلف: ظرفیت خازن پلیاستر در برابر تغییرات دمایی تقریباً ثابت میماند. این ویژگی باعث میشود عملکرد فیلتر در محیطهای مختلف دچار تغییر نشود و خروجی سیگنال همواره دقیق بماند.
- نویز بسیار پایین در مدار: این نوع خازن در مقایسه با انواع سرامیکی یا الکترولیتی، نویز بسیار کمتری ایجاد میکند. در نتیجه برای فیلترهای صوتی یا ابزارهای حساس که خلوص سیگنال اهمیت دارد، گزینهای ایدهآل محسوب میشود.
- رفتار خطی در محدوده فرکانسی گسترده: خازن پلیاستر حتی در فرکانسهای بالا هم رفتار غیرخطی ندارد. این ویژگی باعث میشود در فیلتر کردن سیگنال، خروجی بدون اعوجاج و قابل پیشبینی باشد.
- طول عمر و دوام بالا: مواد دیالکتریک پلیاستر در برابر رطوبت و تغییرات محیطی مقاوماند. در نتیجه این خازن در مدارهای فیلتر تا سالها بدون افت کیفیت کار میکند.
- هزینه مناسب در برابر کارایی: در مقایسه با خازنهای فیلمی دقیقتر مانند پلیپروپیلن، قیمت پایینتری دارد و درعینحال کیفیت مطلوبی ارائه میدهد. این توازن بین عملکرد و قیمت، آن را گزینهای اقتصادی برای فیلترها میسازد.
- مقاومت بالا در برابر تغییرات ناگهانی ولتاژ: هنگام بروز نویزهای گذرا یا پالسهای سریع، ظرفیت خازن ثابت میماند و مدار فیلتر پایداری خود را حفظ میکند.
در مجموع، این ویژگیها باعث شده خازن پلیاستر یکی از قابلاعتمادترین گزینهها برای طراحی مدارهای فیلتر دقیق، پایدار و اقتصادی باشد.
مقایسه با سایر خازنها در فیلتر کردن سیگنال
در طراحی فیلتر، نوع خازن انتخابشده میتواند کیفیت نهایی عملکرد مدار را تعیین کند. برای درک بهتر جایگاه خازن پلیاستر در فیلتر کردن سیگنال، باید آن را با دیگر انواع خازنها مقایسه کرد. خازنهای سرامیکی از نظر اندازه کوچک و قیمت پایین جذاباند، اما پایداری کمی در برابر دما و ولتاژ دارند. در فرکانسهای بالا ممکن است رفتار غیرخطی از خود نشان دهند و موجب تغییر در شکل سیگنال شوند.
از سوی دیگر، خازنهای الکترولیتی برای فیلترهای DC و کاربردهای منبع تغذیه مناسبترند، اما به دلیل پلاریته و تلرانس بالا، برای فیلترهای دقیق فرکانسی گزینه ایدهآلی نیستند. در مقابل، خازنهای پلیپروپیلن دقت بالاتری نسبت به پلیاستر دارند ولی گرانتر و حجیمتر هستند. به همین دلیل، زمانی که بین هزینه، اندازه و کارایی باید تعادل برقرار شود، خازن پلیاستر بهترین گزینه است.
ویژگی دیگر خازن پلیاستر نسبت به خازنهای تانتالیوم، مقاومت بالاتر در برابر تغییرات محیطی است. خازن تانتالیوم در مدارهای DC کاربرد زیادی دارد ولی در فیلتر کردن سیگنال، رفتار پایداری ندارد. در نتیجه، خازن پلیاستر با ساختار ساده، پاسخ خطی و نویز کم، جایگاه ویژهای در فیلترهای آنالوگ و دیجیتال دارد.
به طور خلاصه، خازن پلیاستر در میان انواع خازنها تعادلی بین قیمت، پایداری و عملکرد فراهم میکند و این ترکیب دقیقاً همان چیزی است که در طراحی فیلترهای سیگنال نیاز داریم.
جمعبندی
در پایان میتوان گفت که فیلتر کردن سیگنال بدون استفاده از خازن مناسب، عملکرد دقیق و پایداری نخواهد داشت. خازن پلیاستر با ویژگیهایی مانند پایداری دمایی، دقت بالا، نویز کم و رفتار خطی، یکی از بهترین انتخابها برای فیلترهای صوتی، تصویری و الکترونیکی است. این خازن نهتنها در حذف نویز مؤثر عمل میکند بلکه باعث میشود مدار پاسخ فرکانسی قابل اعتماد و یکنواختی داشته باشد.
در طراحی فیلتر، خازن پلیاستر میتواند هم در بخش عبور فرکانس بالا و هم در حذف فرکانسهای پایین نقش مؤثری ایفا کند. مهندسان معمولاً این نوع خازن را برای مدارهایی انتخاب میکنند که نیاز به دقت متوسط تا بالا دارند، بدون اینکه هزینه زیاد یا ابعاد بزرگ ایجاد شود. همین ویژگیها باعث شده در تجهیزات صوتی، منابع تغذیه، ابزارهای آزمایشگاهی و حتی مدارهای حسگر، این نوع خازن یکی از اجزای اصلی فیلترها باشد.
بنابراین، اگر هدف طراحی مداری است که سیگنال خروجی تمیز، بدون اعوجاج و پایدار داشته باشد، خازن پلیاستر یکی از بهترین گزینهها برای رسیدن به این هدف است. ترکیب سادگی ساخت، قیمت مناسب و رفتار الکتریکی دقیق، این خازن را به یکی از مؤثرترین عناصر در فرآیند فیلتر کردن سیگنال تبدیل کرده است.
سؤالات متداول
چون این خازن پایداری دمایی بالا، نویز کم و رفتار خطی دارد. به همین دلیل در مدارهایی که نیاز به فیلتر دقیق سیگنال دارند، عملکرد قابل اعتماد و ثابت ارائه میدهد.
خازن پلیاستر در مدار فیلتر با شارژ و دشارژ سریع، فرکانسهای ناخواسته را حذف میکند و فقط بخش مورد نظر از سیگنال را عبور میدهد.
بله، چون نویز بسیار کمی دارد و در محدوده فرکانسهای صوتی عملکرد خطی و بدون اعوجاج دارد.
خازن پلیاستر پلاریته ندارد و رفتار پایدارتری در فرکانسهای بالا دارد، در حالیکه خازن الکترولیتی برای فیلترهای DC مناسبتر است.
در فیلترهای پایینگذر، بالاگذر و میانگذر، بهویژه در مدارهای صوتی، تصویری و ابزارهای اندازهگیری.
