خازن الکترولیت پایه پیچی یکی از قطعات پرکاربرد در منابع تغذیه، تجهیزات صنعتی و مدارهای قدرت است. این خازن‌ها معمولاً برای صاف کردن ولتاژ، کاهش ریپل و ذخیره انرژی الکتریکی در مدار استفاده می‌شوند. با گذشت زمان، عوامل مختلفی مانند دمای بالا، افزایش جریان ریپل، ولتاژ نامناسب و فرسودگی الکترولیت می‌توانند عملکرد خازن را کاهش دهند. به همین دلیل، شناخت علائم خرابی خازن الکترولیت پایه پیچی اهمیت زیادی دارد و می‌تواند از آسیب دیدن سایر بخش‌های مدار جلوگیری کند.
خرابی خازن همیشه با تغییر شکل بدنه یا نشتی الکترولیت همراه نیست. گاهی خازن از نظر ظاهری کاملاً سالم به نظر می‌رسد، اما ظرفیت آن کاهش پیدا کرده یا مقدار ESR افزایش یافته است. در چنین شرایطی، عملکرد مدار به‌تدریج ناپایدار می‌شود و مشکلاتی مانند افزایش ریپل ولتاژ، افت کیفیت خروجی، گرم شدن بیش از حد یا خاموش شدن دستگاه ایجاد می‌شود. بنابراین، بررسی وضعیت خازن باید نشانه‌های ظاهری و نتایج تست الکتریکی را هم‌زمان در نظر بگیرد.
تشخیص دقیق خرابی، تنها مرحله مهم در نگهداری این قطعه نیست. هنگام تعویض خازن نیز باید ظرفیت، ولتاژ نامی، جریان ریپل، دمای کاری و ابعاد قطعه جدید را با مشخصات خازن اصلی مقایسه کنید. انتخاب نادرست خازن جایگزین می‌تواند عملکرد مدار را مختل کند و حتی عمر قطعه جدید را کاهش دهد.
در ادامه، مهم‌ترین نشانه‌های خرابی خازن الکترولیت پایه پیچی، روش‌های تست و مراحل تعویض آن را بررسی می‌کنیم تا بتوانید وضعیت خازن را دقیق‌تر ارزیابی و قطعه مناسب را انتخاب کنید.
فهرست محتوای این مطلب:

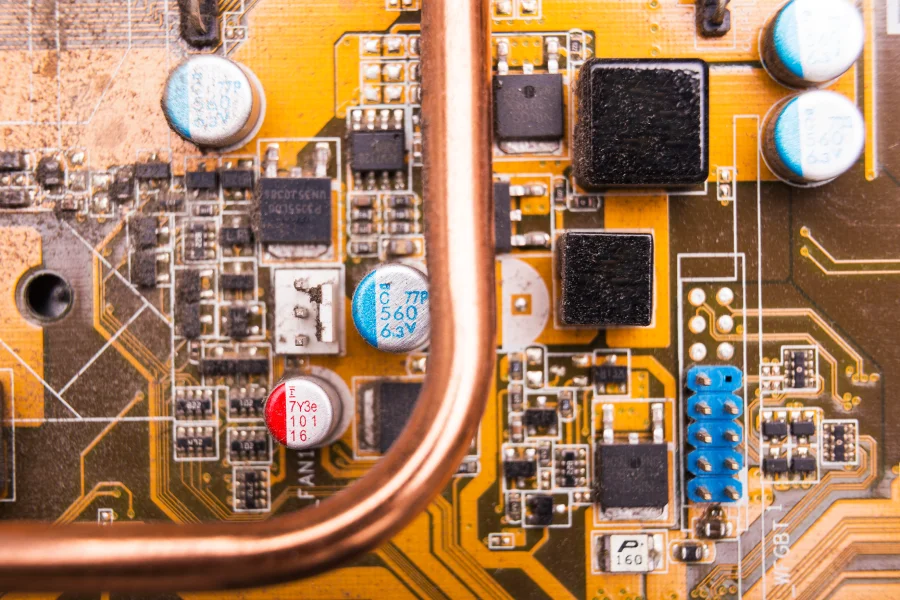

علائم خرابی خازن الکترولیت پایه پیچی چیست؟
خازن الکترولیت پایه پیچی معمولاً پیش از خرابی کامل، نشانه‌هایی از افت عملکرد نشان می‌دهد. بعضی نشانه‌ها ظاهر خازن را تغییر می‌دهند و برخی فقط هنگام تست الکتریکی مشخص می‌شوند.
مهم‌ترین علائم خرابی خازن الکترولیت پایه پیچی عبارتند از:
- تورم بدنه: افزایش فشار داخلی می‌تواند بدنه خازن را متورم کند. هرگونه تغییر شکل غیرعادی را جدی بگیرید.
- نشتی الکترولیت: خروج الکترولیت از اطراف درپوش یا پایه‌ها، احتمال خرابی را افزایش می‌دهد.
- افزایش دما: خازن معیوب ممکن است هنگام کار بیش از حد معمول گرم شود. افزایش ESR نیز حرارت بیشتری ایجاد می‌کند.
- کاهش ظرفیت: خازن فرسوده دیگر ظرفیت اسمی خود را حفظ نمی‌کند. کاهش ظرفیت می‌تواند عملکرد مدار را مختل کند.
- افزایش ESR: بالا رفتن مقاومت سری معادل، عملکرد خازن را کاهش می‌دهد.
- افزایش ریپل ولتاژ: خازن ضعیف نمی‌تواند نوسانات ولتاژ را کنترل کند. در نتیجه، ریپل خروجی افزایش پیدا می‌کند.
- افت عملکرد دستگاه: ناپایداری منبع تغذیه، خاموش شدن ناگهانی یا عملکرد نامنظم مدار می‌تواند به خرابی خازن ارتباط داشته باشد.
- تغییر رنگ یا آسیب بدنه: تغییر رنگ اطراف خازن، سوختگی یا ترک‌خوردگی می‌تواند وجود حرارت یا آسیب داخلی را نشان دهد.
البته مشاهده یک نشانه به‌تنهایی همیشه خرابی خازن را ثابت نمی‌کند. باید شرایط مدار و سایر قطعات را نیز بررسی کنید. افزایش دمای خازن می‌تواند از تهویه ضعیف یا بار بیش از حد مدار ناشی شود.
خازنی که ظاهر سالمی دارد، ممکن است ظرفیت یا ESR نامناسبی داشته باشد. بنابراین، تست الکتریکی را نیز انجام دهید. اتصالات خازن پایه پیچی نیز اهمیت دارند. شل شدن یا خوردگی اتصال می‌تواند مقاومت مسیر را افزایش دهد و عملکرد مدار را مختل کند.
هنگام مشاهده هر نشانه غیرعادی، ابتدا دستگاه را از مدار خارج کنید. سپس خازن را با ابزار مناسب بررسی کنید. در مرحله بعد درباره تعمیر یا تعویض آن تصمیم بگیرید.
تست و تشخیص علائم خرابی خازن الکترولیت پایه پیچی
بررسی این موارد به شما کمک می‌کند علائم خرابی خازن الکترولیت پایه پیچی را دقیق‌تر شناسایی کنید. این قطعه ممکن است بدون تغییر ظاهری، ظرفیت خود را از دست بدهد یا ESR آن افزایش پیدا کند. بنابراین، بررسی الکتریکی اطلاعات دقیق‌تری درباره وضعیت خازن ارائه می‌دهد. پیش از شروع تست، دستگاه را خاموش کنید، اتصال آن را از منبع تغذیه جدا کنید و خازن را با روش ایمن تخلیه کنید. برای نتیجه دقیق‌تر، در صورت امکان خازن را از مدار جدا و سپس تست کنید.
- اندازه‌گیری ظرفیت خازن: اولین مرحله برای بررسی خازن الکترولیت پایه پیچی، اندازه‌گیری ظرفیت آن است. برای این کار می‌توانید از مولتی‌متر دارای قابلیت اندازه‌گیری ظرفیت یا LCR متر استفاده کنید. مقدار اندازه‌گیری‌شده را با ظرفیت درج‌شده روی بدنه مقایسه کنید. اختلاف قابل‌توجه بین ظرفیت واقعی و مقدار نامی می‌تواند نشانه فرسودگی خازن باشد. نتیجه تست را با اطلاعات فنی خازن مقایسه کنید.
- اندازه‌گیری ESR: آزمایش مهم بعدی، اندازه‌گیری ESR یا مقاومت سری معادل است. افزایش ESR باعث افزایش تلفات داخلی و تولید حرارت می‌شود و در مدارهایی با جریان ریپل بالا اهمیت بیشتری دارد. برای اندازه‌گیری این پارامتر می‌توانید از ESR متر یا LCR متر استفاده کنید. اگر مقدار ESR نسبت به محدوده مورد انتظار افزایش زیادی داشته باشد، احتمال فرسودگی خازن افزایش می‌یابد.
- بررسی جریان نشتی و ریپل ولتاژ: جریان نشتی می‌تواند وضعیت عایق دی‌الکتریک خازن را مشخص کند. افزایش غیرعادی این جریان، احتمال آسیب یا فرسودگی قطعه را افزایش می‌دهد. در منابع تغذیه، اندازه‌گیری ریپل ولتاژ خروجی نیز اهمیت دارد. افزایش ریپل می‌تواند از ضعف خازن یا مشکل در سایر بخش‌های مدار ناشی شود. اگر نتایج تست با مشخصات خازن سازگاری نداشته باشد، تعویض قطعه منطقی است. بااین‌حال، علت خرابی را نیز بررسی کنید. دمای بالا، تهویه ضعیف، ولتاژ نامناسب و جریان ریپل بیشتر از ظرفیت خازن می‌تواند باعث خرابی مجدد قطعه شود.

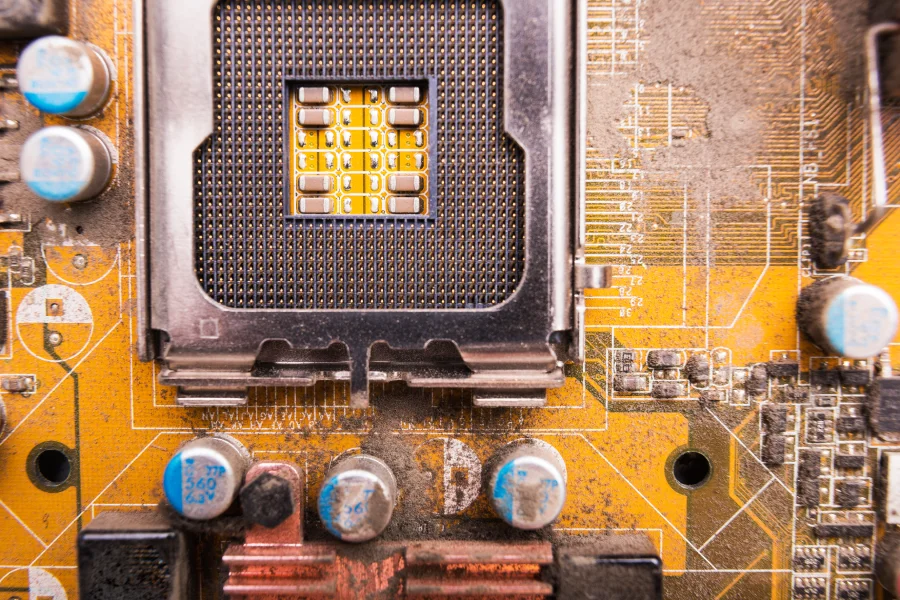

نحوه تعویض خازن الکترولیت پایه پیچی و انتخاب خازن جایگزین
تعویض خازن الکترولیت پایه پیچی به دقت نیاز دارد، زیرا انتخاب قطعه نامناسب می‌تواند عملکرد مدار را مختل کند. پیش از خارج کردن خازن قدیمی، دستگاه را خاموش کنید، اتصال آن را از منبع تغذیه جدا کنید و از تخلیه خازن اطمینان داشته باشید. سپس ظرفیت، ولتاژ نامی، جریان ریپل، دمای کاری و ابعاد خازن را یادداشت کنید.
در مرحله انتخاب، ظرفیت خازن جدید باید با نیاز مدار سازگار باشد. ولتاژ نامی نیز نباید از ولتاژ موردنیاز مدار کمتر باشد. استفاده از خازنی با ولتاژ نامی بالاتر، در صورت سازگاری سایر مشخصات، امکان‌پذیر است. برای مثال، اگر به تعویض خازن ۱۰۰۰۰ میکروفارادی نیاز دارید، می‌توانید مشخصات خازن الکترولیت پایه پیچی 10000UF را بررسی کنید. پیش از انتخاب، ولتاژ نامی، جریان ریپل و ابعاد محصول را با مشخصات خازن قبلی مقایسه کنید.
جریان ریپل اهمیت دارد، زیرا عبور جریان بالا می‌تواند حرارت داخلی خازن را افزایش دهد و عمر آن را کاهش دهد. همچنین، محدوده دمای کاری خازن را با شرایط محیطی و نیاز مدار تطبیق دهید.
ابعاد و نوع اتصال نیز باید با محل نصب مطابقت داشته باشند. در خازن‌های پایه پیچی، فاصله ترمینال‌ها، قطر بدنه، ارتفاع و فضای اطراف قطعه را بررسی کنید. پیش از نصب، قطب مثبت و منفی را مشخص کنید و اتصالات را مطابق مشخصات فنی انجام دهید. هنگام محکم کردن ترمینال‌ها، از اعمال فشار بیش از حد خودداری کنید.
پس از نصب، اتصالات و وضعیت خازن را بررسی کنید. سپس دستگاه را با رعایت نکات ایمنی راه‌اندازی کنید و ولتاژ خروجی، ریپل و دمای خازن را کنترل کنید. اگر خازن قبلی به دلیل دمای بالا، ولتاژ نامناسب یا جریان ریپل زیاد خراب شده است، ابتدا علت خرابی را برطرف کنید. این کار احتمال خرابی مجدد خازن و اختلال در عملکرد مدار را کاهش می‌دهد.
جمع‌بندی
شناخت علائم خرابی خازن الکترولیت پایه پیچی به شما کمک می‌کند پیش از ایجاد آسیب جدی، وضعیت قطعه و عملکرد مدار را بررسی کنید. تورم بدنه، نشتی الکترولیت، افزایش دما، کاهش ظرفیت، افزایش ESR و بالا رفتن ریپل ولتاژ از مهم‌ترین نشانه‌هایی هستند که باید جدی بگیرید. البته ظاهر سالم خازن همیشه سلامت آن را تأیید نمی‌کند و تست ظرفیت و ESR می‌تواند اطلاعات دقیق‌تری ارائه دهد.
هنگام تعویض نیز فقط به ظرفیت خازن توجه نکنید. ولتاژ نامی، جریان ریپل، دمای کاری، ابعاد و نوع اتصال را با مشخصات قطعه اصلی مقایسه کنید. همچنین اگر علائم خرابی خازن الکترولیت پایه پیچی به دلیل شرایط نامناسب مدار ایجاد شده‌اند، ابتدا علت اصلی را برطرف کنید. با انتخاب صحیح خازن و بررسی عملکرد مدار پس از نصب، می‌توانید از خرابی مجدد قطعه جلوگیری کنید.
سؤالات متداول
در ادامه، به برخی از پرسش‌های رایج درباره «علائم خرابی خازن الکترولیت پایه پیچی و روش تعویض آن» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.
مهم‌ترین علائم خرابی خازن الکترولیت پایه پیچی چیست؟
تورم بدنه، نشتی الکترولیت، افزایش دما، کاهش ظرفیت، افزایش ESR و بالا رفتن ریپل ولتاژ از مهم‌ترین نشانه‌های خرابی این خازن هستند.
آیا خازنی که ظاهر سالمی دارد می‌تواند خراب باشد؟
بله. برخی خازن‌ها بدون تغییر ظاهری، ظرفیت خود را از دست می‌دهند یا ESR بالایی پیدا می‌کنند. به همین دلیل، تست الکتریکی اهمیت زیادی دارد.
افزایش ESR چه تأثیری بر عملکرد خازن دارد؟
افزایش ESR تلفات داخلی خازن را بیشتر می‌کند و باعث افزایش حرارت می‌شود. این وضعیت می‌تواند عملکرد مدار را کاهش دهد و عمر خازن را کوتاه کند.
چرا خازن جدید بعد از تعویض دوباره خراب می‌شود؟
اگر علت اصلی خرابی مانند دمای بالا، ولتاژ نامناسب، تهویه ضعیف یا جریان ریپل بیش از حد را برطرف نکنید، خازن جدید نیز ممکن است دوباره فرسوده شود.
