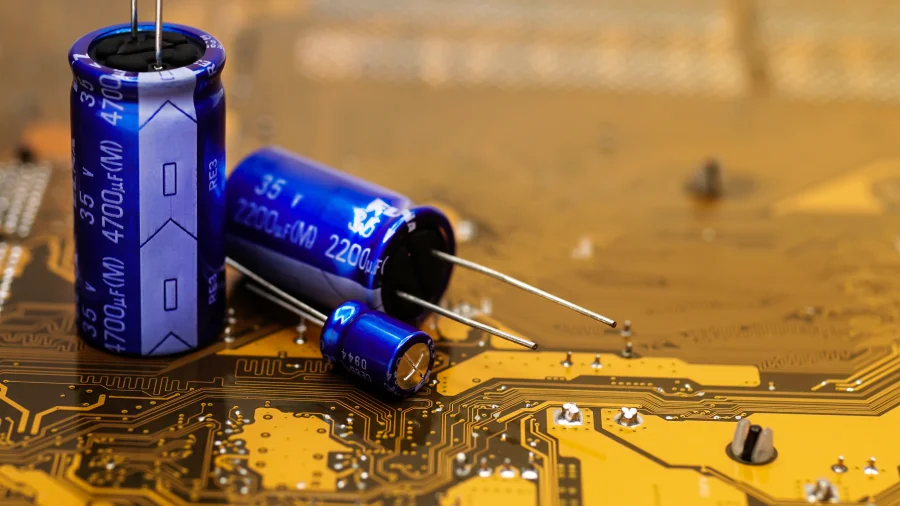

علائم خرابی خازن الکترولیت پایه میخی؛ از نشتی تا بادکردگی

خازن الکترولیت پایه میخی یکی از قطعات پرکاربرد در مدارهای الکترونیکی است و وظیفه مهمی در ذخیره انرژی، حذف نوسانات و تثبیت ولتاژ دارد. خرابی این قطعه می‌تواند عملکرد بخش‌های مختلف مدار را تحت تأثیر قرار دهد. به همین دلیل، شناخت علائم خرابی خازن الکترولیت پایه میخی اهمیت زیادی دارد و به تشخیص سریع‌تر مشکل کمک می‌کند.

گاهی خرابی خازن با نشانه‌هایی مانند تورم، تغییر شکل، نشتی یا تغییر رنگ بدنه همراه می‌شود. بااین‌حال، همه خرابی‌ها از روی ظاهر قطعه مشخص نمی‌شوند. کاهش ظرفیت، افزایش ESR و تغییر رفتار خازن نیز می‌توانند نشان‌دهنده مشکل داخلی باشند. بنابراین، بررسی دقیق خازن و استفاده از روش‌های مناسب تست، دقت عیب‌یابی را افزایش می‌دهد.

در این مطلب، مهم‌ترین نشانه‌های خرابی خازن الکترولیت پایه میخی را بررسی می‌کنیم و روش‌های تشخیص آن را توضیح می‌دهیم. همچنین به نشتی خازن و نشانه‌هایی که هنگام بررسی این مشکل باید جدی بگیرید، می‌پردازیم.

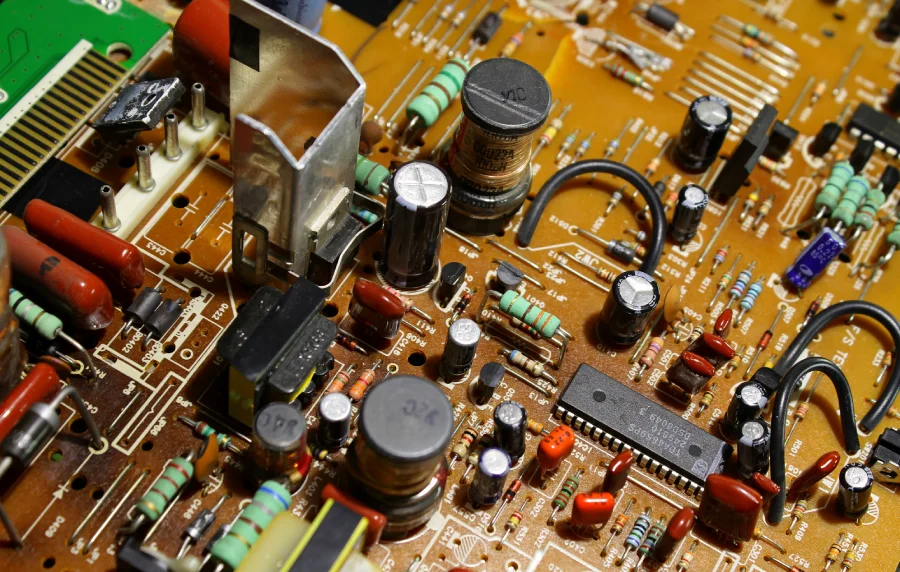

مهمترین علائم خرابی خازن الکترولیت پایه میخی

خرابی خازن الکترولیت پایه میخی همیشه با یک نشانه مشخص ظاهر نمی‌شود. گاهی تغییرات ظاهری به‌سرعت قابل مشاهده هستند و گاهی مشکل فقط هنگام اندازه‌گیری مشخص می‌شود. به همین دلیل، بررسی چند نشانه در کنار یکدیگر می‌تواند تشخیص دقیق‌تری ایجاد کند. مهم‌ترین نشانه‌هایی که هنگام بررسی خازن الکترولیت پایه میخی باید به آن‌ها توجه کنید عبارتند از:

• بادکردگی بدنه: افزایش فشار داخلی خازن معمولاً باعث بادکردگی بدنه می‌شود. دمای بالا، ولتاژ بیش از حد مجاز و فرسودگی از عوامل ایجاد این مشکل هستند. اگر قسمت بالایی خازن از حالت صاف خارج شده باشد، سلامت قطعه را بررسی کنید.
• افزایش دمای کاری: حرارت مداوم می‌تواند فرسودگی الکترولیت را سرعت دهد و عمر خازن را کاهش دهد. قرارگیری خازن در نزدیکی منابع حرارتی یا عبور جریان ریپل بالا، دمای داخلی آن را افزایش می‌دهد و احتمال خرابی را بیشتر می‌کند.
• کاهش ظرفیت و افزایش ESR: این مشکلات لزوماً تغییر ظاهری در خازن ایجاد نمی‌کنند. بنابراین ممکن است خازن از بیرون سالم به نظر برسد، اما عملکرد مناسبی نداشته باشد. فرسودگی، جریان ریپل بالا و شرایط کاری نامناسب می‌توانند ظرفیت خازن را کاهش دهند و ESR آن را افزایش دهند.
• نشتی الکترولیت: فرسودگی، دمای بالا، ولتاژ نامناسب یا آسیب داخلی می‌توانند باعث خروج الکترولیت از خازن شوند. الکترولیت خارج‌شده علاوه بر کاهش عملکرد خازن، ممکن است پایه‌ها و مسیرهای مسی برد را نیز دچار خوردگی کند.
• نصب خازن با قطبیت اشتباه: اتصال خازن با قطبیت نادرست می‌تواند در مدت کوتاهی به قطعه آسیب بزند و حتی به مدار صدمه وارد کند. هنگام نصب خازن، ظرفیت، ولتاژ کاری، دمای مجاز، جریان ریپل و جهت قطب‌ها را با مشخصات مدار مطابقت دهید.

چگونه خرابی خازن الکترولیت پایه میخی را تشخیص دهیم؟

برای تشخیص خرابی خازن الکترولیت پایه میخی، ابتدا ظاهر قطعه و وضعیت نصب آن را بررسی کنید. تغییر شکل بدنه، تورم، ترک‌خوردگی یا تغییر رنگ می‌تواند نشانه آسیب داخلی باشد. بااین‌حال، ظاهر سالم خازن همیشه عملکرد صحیح آن را تضمین نمی‌کند. برخی خازن‌ها بدون تغییر ظاهری، ظرفیت خود را از دست می‌دهند یا جریان نشتی بالایی پیدا می‌کنند.

پس از بررسی ظاهری، مدار را خاموش کنید و خازن را از نظر وجود ولتاژ باقی‌مانده بررسی کنید. خازن‌های الکترولیتی می‌توانند انرژی ذخیره‌شده را برای مدتی حفظ کنند. پیش از لمس پایه‌ها یا انجام تست، خازن را با روش مناسب تخلیه کنید. سپس اتصالات پایه‌های میخی و وضعیت لحیم‌کاری را بررسی کنید. شل شدن اتصال یا ایجاد ترک در محل لحیم می‌تواند عملکرد مدار را مختل کند و لزوماً نشان‌دهنده خرابی خود خازن نیست.

در مرحله بعد، مولتی‌متر می‌تواند اطلاعات اولیه مناسبی درباره وضعیت خازن ارائه دهد. اگر مولتی‌متر شما حالت اندازه‌گیری ظرفیت دارد، خازن را از مدار جدا کنید و ظرفیت آن را اندازه بگیرید. مقدار ثبت‌شده را با ظرفیت درج‌شده روی بدنه مقایسه کنید. اختلاف قابل‌توجه میان این دو مقدار می‌تواند احتمال خرابی خازن را افزایش دهد.

اندازه‌گیری مقاومت نیز می‌تواند نشانه‌هایی از وضعیت خازن نشان دهد. هنگام تست یک خازن سالم، مقدار مقاومت معمولاً ابتدا پایین است و سپس با شارژ شدن خازن افزایش پیدا می‌کند. اگر مولتی‌متر مقاومت بسیار پایینی را به‌صورت ثابت نشان دهد، احتمال اتصال کوتاه داخلی وجود دارد. البته برای تشخیص دقیق‌تر، تست ESR می‌تواند اطلاعات کامل‌تری ارائه کند.

بنابراین، برای بررسی علائم خرابی خازن الکترولیت پایه میخی بهتر است چند معیار را هم‌زمان بررسی کنید. ترکیب بازرسی ظاهری، اندازه‌گیری ظرفیت، بررسی مقاومت و تست ESR، دقت تشخیص را افزایش می‌دهد.

نشتی خازن الکترولیت پایه میخی و نشانه‌های آن

نشتی خازن الکترولیت پایه میخی زمانی رخ می‌دهد که الکترولیت داخلی از بدنه قطعه خارج شود. فرسودگی، دمای بالا، ولتاژ نامناسب و آسیب داخلی از دلایل رایج این مشکل هستند. نشتی ممکن است ابتدا بسیار کم باشد و فقط لکه یا رسوب کوچکی اطراف پایه‌ها ایجاد کند. بنابراین، بررسی زیر خازن و سطح برد اهمیت دارد.

الکترولیت خارج‌شده می‌تواند باعث خوردگی پایه‌ها و مسیرهای مسی برد شود و کیفیت اتصال الکتریکی را کاهش دهد. در موارد شدید، خوردگی حتی مسیرهای مسی را از بین می‌برد. به همین دلیل، هنگام مشاهده نشتی، وضعیت اطراف خازن و برد را نیز بررسی کنید.

مهم‌ترین نشانه‌های نشتی عبارتند از:

• لکه یا رسوب اطراف پایه‌ها: وجود ماده چسبناک، رسوب خشک‌شده یا لکه غیرعادی روی برد می‌تواند خروج الکترولیت را نشان دهد.
• خوردگی پایه‌ها: تماس الکترولیت با پایه‌های فلزی ممکن است باعث تغییر رنگ، زنگ‌زدگی یا خوردگی آن‌ها شود.
• آسیب مسیرهای مسی: ادامه نشتی می‌تواند باعث خوردگی مسیرهای نزدیک خازن و کاهش کیفیت اتصالات الکتریکی شود.
• تغییر شکل قسمت پایینی بدنه: خروج الکترولیت از بخش زیرین می‌تواند نشانه آسیب داخلی یا افزایش فشار داخل خازن باشد.

اگر نشتی مشاهده کردید، دستگاه را خاموش و خازن را به روش ایمن تخلیه کنید. سپس خازن را خارج و وضعیت پایه‌ها، برد و مسیرهای اطراف را بررسی کنید. در صورت خوردگی، آثار باقی‌مانده را پاک و اتصالات آسیب‌دیده را بررسی کنید.

پس از خارج کردن خازن، ظرفیت و ESR آن را اندازه‌گیری کنید. خازن نشتی‌دار را دوباره در مدار استفاده نکنید، حتی اگر دستگاه ظاهراً عملکرد مناسبی داشته باشد.

شناخت علائم خرابی خازن الکترولیت پایه میخی به شما کمک می‌کند وضعیت قطعه را بهتر ارزیابی کنید. در صورت نیاز به تعویض، می‌توانید مدل‌های مختلف خازن الکترولیت پایه میخی را بررسی کنید.

جمع‌بندی

شناخت علائم خرابی خازن الکترولیت پایه میخی اولین قدم برای تشخیص درست مشکل در مدار است. تورم، تغییر شکل، نشتی، تغییر رنگ و آسیب ظاهری از نشانه‌هایی هستند که بررسی خازن را ضروری می‌کنند. بااین‌حال، ظاهر سالم قطعه همیشه عملکرد صحیح آن را نشان نمی‌دهد.

برای اطمینان بیشتر، باید وضعیت خازن را با روش‌های فنی نیز بررسی کنید. اندازه‌گیری ظرفیت، بررسی مقاومت و در صورت امکان تست ESR، اطلاعات دقیق‌تری درباره وضعیت الکتریکی خازن ارائه می‌دهند. همچنین باید شرایط اتصال پایه‌ها و وضعیت اطراف خازن را بررسی کنید تا خرابی قطعه را از مشکلات مربوط به اتصالات تشخیص دهید.

در نهایت، ترکیب بررسی ظاهری و تست‌های الکتریکی، دقیق‌ترین تصویر را از وضعیت خازن ایجاد می‌کند. توجه به این نشانه‌ها و بررسی به‌موقع آن‌ها می‌تواند از ادامه عملکرد نامناسب مدار و بروز مشکلات جدی‌تر جلوگیری کند.

سؤالات متداول

در ادامه، به برخی از پرسش‌های رایج درباره «علائم خرابی خازن الکترولیت پایه میخی؛ از نشتی تا بادکردگی» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.

مهم‌ترین علائم خرابی خازن الکترولیت پایه میخی چیست؟

تورم، نشتی، تغییر شکل، تغییر رنگ، افت ظرفیت و افزایش ESR از مهم‌ترین علائم خرابی خازن الکترولیت پایه میخی هستند.

آیا خازن الکترولیت پایه میخی بدون تغییر ظاهری خراب می‌شود؟

بله. برخی خازن‌ها بدون تغییر ظاهری، ظرفیت خود را از دست می‌دهند یا ESR آن‌ها افزایش پیدا می‌کند. تست الکتریکی می‌تواند این خرابی‌ها را مشخص کند.

چگونه خرابی خازن الکترولیت پایه میخی را تشخیص دهیم؟

ابتدا ظاهر و اتصالات خازن را بررسی کنید. سپس در صورت دسترسی، ظرفیت و ESR را اندازه بگیرید و نتایج را با مشخصات درج‌شده روی خازن مقایسه کنید.

آیا افزایش ESR نشانه خرابی خازن است؟

بله. افزایش غیرعادی ESR می‌تواند نشان‌دهنده کاهش کیفیت عملکرد خازن باشد و در مدارهای تغذیه باعث افزایش ریپل و ناپایداری شود.

آیا اندازه‌گیری ظرفیت برای تشخیص خرابی خازن کافی است؟

خیر. ظرفیت تنها یکی از معیارهای بررسی است. برای تشخیص دقیق‌تر، باید ESR، وضعیت ظاهری و شرایط عملکرد خازن را نیز بررسی کنید.
