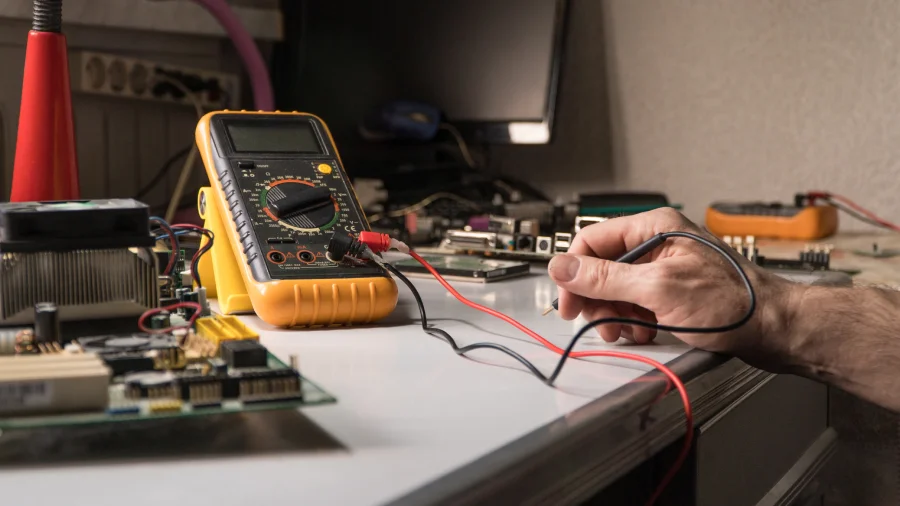

تست خازن الکترولیت پایه پیچی با مولتی متر یکی از روش‌های کاربردی برای بررسی وضعیت خازن در مدارهای الکترونیکی است. خازن‌های الکترولیتی پایه پیچی در منابع تغذیه، تجهیزات صنعتی، مدارهای قدرت و سیستم‌های الکترونیکی مختلف کاربرد دارند. این قطعات انرژی الکتریکی را در مدار ذخیره می‌کنند و در زمان مناسب آن را در اختیار مدار قرار می‌دهند. خرابی خازن می‌تواند باعث نوسان ولتاژ، افزایش ریپل و اختلال در عملکرد تجهیزات شود.
بررسی سلامت خازن پیش از تعویض قطعه یا عیب‌یابی مدار اهمیت زیادی دارد. مولتی متر در بسیاری از مواقع می‌تواند اطلاعات مناسبی درباره وضعیت اولیه خازن ارائه کند. شما می‌توانید با حالت مقاومت، رفتار شارژ و تخلیه خازن را بررسی کنید. بعضی مولتی مترهای دیجیتال نیز امکان اندازه‌گیری مستقیم ظرفیت خازن را فراهم می‌کنند. البته مولتی متر به‌تنهایی تمام پارامترهای الکتریکی خازن را بررسی نمی‌کند.
پیش از شروع تست باید خازن را از منبع تغذیه جدا کنید و بار ذخیره‌شده آن را تخلیه کنید. خازن‌های پایه پیچی معمولاً ظرفیت بالایی دارند و می‌توانند انرژی قابل‌توجهی ذخیره کنند. بنابراین رعایت نکات ایمنی هنگام تست اهمیت زیادی دارد. در ادامه، روش‌های مختلف بررسی خازن، نحوه اتصال پراب‌ها و شیوه تحلیل نتایج را بررسی می‌کنیم.
فهرست محتوای این مطلب:

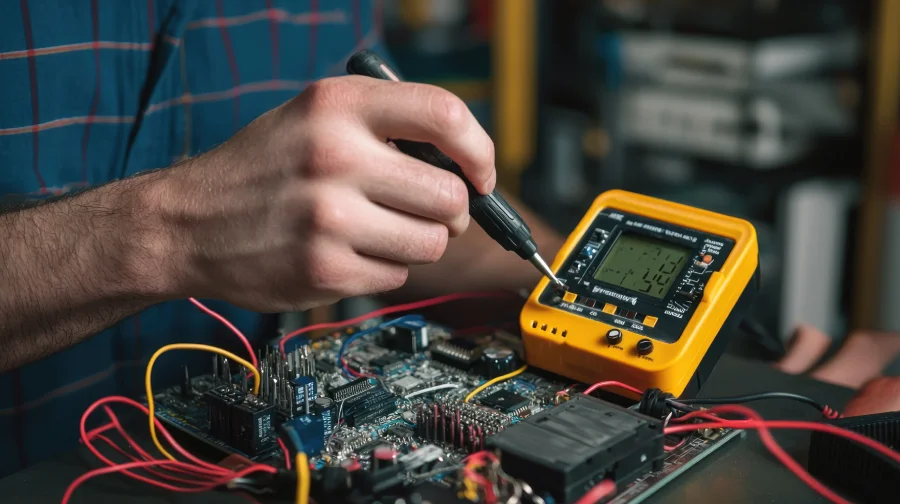

آماده‌سازی خازن الکترولیت پایه پیچی برای تست با مولتی متر
پیش از شروع تست خازن الکترولیت پایه پیچی با مولتی متر، ابتدا شرایط خازن و تجهیزات اندازه‌گیری را بررسی کنید. خازن‌های الکترولیتی پایه پیچی معمولاً ظرفیت بالایی دارند و پس از قطع برق نیز مقداری انرژی الکتریکی ذخیره می‌کنند. بنابراین ابتدا مدار را خاموش و اتصال آن را از منبع تغذیه کاملاً قطع کنید.
اگر خازن داخل مدار قرار دارد، بهتر است آن را از مدار خارج کنید. وجود قطعات موازی می‌تواند مسیر جریان را تغییر دهد و نتیجه تست را تحت تأثیر قرار دهد. سپس خازن را با روش مناسب تخلیه کنید و تا اطمینان از تخلیه کامل، پراب‌ها را متصل نکنید.
پیش از اندازه‌گیری، چند مورد مهم را بررسی کنید:
- ظرفیت نامی: مقدار درج‌شده روی بدنه را یادداشت کنید تا نتیجه تست ظرفیت را با آن مقایسه کنید.
- ولتاژ نامی: این مقدار، محدوده ولتاژی مناسب برای عملکرد خازن را مشخص می‌کند.
- قطب‌های مثبت و منفی: علامت‌های روی بدنه را بررسی کنید تا اتصال پراب‌ها را درست انجام دهید.
- وضعیت بدنه: بادکردگی، ترک، تغییر شکل یا نشتی الکترولیت می‌تواند نشانه آسیب داخلی باشد.
- وضعیت پایه‌ها: خوردگی، تغییر رنگ یا شل‌شدن پایه‌ها می‌تواند اتصال الکتریکی نامناسب ایجاد کند.
- تنظیمات مولتی متر: پیش از اتصال پراب‌ها، حالت مقاومت یا ظرفیت مناسب را انتخاب کنید.
نتیجه تست خازن الکترولیت پایه پیچی با مولتی متر زمانی قابل‌اعتمادتر خواهد بود که رفتار مقاومت را در کنار ظرفیت خازن بررسی کنید. پس از بررسی این موارد، پراب‌های مولتی متر را از نظر سلامت و اتصال صحیح بررسی کنید. اگر قصد اندازه‌گیری ظرفیت دارید، محدوده اندازه‌گیری دستگاه را با ظرفیت خازن مقایسه کنید. برخی مولتی مترها برای خازن‌های بسیار بزرگ دقت کافی ندارند.
این آماده‌سازی، احتمال خطای اندازه‌گیری را کاهش می‌دهد و از آسیب به تجهیزات جلوگیری می‌کند. بعد از آن می‌توانید تست خازن الکترولیت پایه پیچی با مولتی متر را با اطمینان بیشتری انجام دهید.
اندازه‌گیری ظرفیت در تست خازن الکترولیت پایه پیچی با مولتی متر
اگر مولتی متر شما قابلیت اندازه‌گیری ظرفیت دارد، می‌توانید وضعیت خازن را دقیق‌تر بررسی کنید. ابتدا خازن را از مدار جدا و کاملاً تخلیه کنید. سپس مولتی متر را روی حالت ظرفیت یا Capacitance قرار دهید و واحد را انتخاب کنید. در تست خازن الکترولیت پایه پیچی با مولتی متر، اندازه‌گیری ظرفیت یکی از معیارهای اولیه برای ارزیابی وضعیت قطعه است.
ظرفیت خازن‌های الکترولیتی با واحد میکروفاراد (µF) روی بدنه درج می‌شود. پس از اتصال پراب‌ها، عدد نمایشگر را با مقدار اسمی مقایسه کنید. برای مثال، هنگام تست خازن الکترولیت پایه پیچی ۴۷۰۰ میکروفاراد، ظرفیت اندازه‌گیری‌شده باید در محدوده مجاز مقدار اسمی قرار بگیرد.
هنگام ارزیابی، تلرانس خازن را در نظر بگیرید. سازنده محدوده مجاز تغییر ظرفیت را در مشخصات فنی اعلام می‌کند. بنابراین، اختلاف جزئی میان مقدار اسمی و مقدار اندازه‌گیری‌شده لزوماً خرابی خازن را نشان نمی‌دهد.
اگر مولتی متر ظرفیت کمتری از مقدار اسمی نشان دهد، احتمال افت ظرفیت وجود دارد. افت شدید ظرفیت می‌تواند توانایی خازن برای ذخیره انرژی و فیلترکردن نوسانات را کاهش دهد. در صورت نمایش مقدار غیرعادی، ابتدا اتصال پراب‌ها و تنظیمات مولتی متر را بررسی کنید.
بااین‌حال، اندازه‌گیری ظرفیت به‌تنهایی سلامت خازن را مشخص نمی‌کند. یک خازن ممکن است ظرفیت مناسبی داشته باشد، اما نشتی جریان یا ESR بالایی نشان دهد. افزایش ESR می‌تواند عملکرد خازن را در مدارهای تغذیه و فیلترینگ مختل کند.
برای بررسی ESR باید از ESR متر یا تجهیزات تخصصی‌تر استفاده کنید. این ابزار مقاومت سری معادل خازن را اندازه‌گیری می‌کند و اطلاعات فنی درباره وضعیت قطعه ارائه می‌دهد. در خازن‌های پایه پیچی صنعتی، بررسی ESR اهمیت بیشتری دارد؛ زیرا این قطعات در مدارهای توان و فیلترینگ کاربرد دارند.
در نهایت، نتیجه تست را در کنار ظاهر خازن، ظرفیت اسمی، تلرانس و شرایط کاری آن بررسی کنید. ترکیب این اطلاعات، تصمیم دقیق‌تری درباره ادامه استفاده یا تعویض خازن ایجاد می‌کند.
تست خازن الکترولیت پایه پیچی با مولتی متر در حالت مقاومت
یکی از روش‌های رایج برای بررسی اولیه خازن، استفاده از حالت مقاومت مولتی متر است. این روش رفتار خازن هنگام شارژ را بررسی می‌کند و برخی خرابی‌های داخلی را نشان می‌دهد. ابتدا خازن را از مدار جدا و بار الکتریکی آن را کاملاً تخلیه کنید. سپس مولتی متر را روی حالت مقاومت قرار دهید و پراب‌ها را به پایه‌های خازن متصل کنید.
پس از اتصال پراب‌ها، فقط به عدد اولیه توجه نکنید و تغییرات مقاومت را چند لحظه بررسی کنید. خازن سالم ابتدا مقاومت پایینی نشان می‌دهد، اما با شارژ شدن، مقدار مقاومت افزایش پیدا می‌کند. مهم‌ترین حالت‌های هنگام تست عبارتند از:
- مقاومت اولیه پایین و افزایش تدریجی: این رفتار شروع شارژ خازن و کاهش جریان عبوری را نشان می‌دهد.
- مقاومت بسیار پایین و ثابت: این حالت می‌تواند احتمال اتصال کوتاه داخلی و خرابی خازن را مطرح کند.
- مقاومت بسیار بالا از ابتدای تست: چنین رفتاری ممکن است به قطع داخلی یا ناتوانی خازن در شارژشدن مربوط باشد.
- تغییر آهسته مقاومت: در خازن‌های ظرفیت بالا، شارژشدن زمان بیشتری نیاز دارد و تغییر عدد می‌تواند آهسته‌تر اتفاق بیفتد.
- نتیجه متفاوت در تست‌های تکراری: این وضعیت می‌تواند مشکل اتصال پراب‌ها، تنظیمات مولتی متر یا وضعیت خازن را مطرح کند.
- مقاومت ظاهراً مناسب اما عملکرد نامطلوب مدار: این حالت می‌تواند احتمال مشکلاتی مانند ESR بالا را مطرح کند؛ مولتی متر معمولی ESR را اندازه نمی‌گیرد.
در این تست، روند تغییر مقاومت اهمیت بیشتری از عدد اولیه دارد. مقاومت پایین در شروع تست لزوماً نشانه خرابی خازن نیست؛ زیرا خازن سالم نیز هنگام شارژ چنین رفتاری نشان می‌دهد. اگر نتیجه غیرعادی بود، ظرفیت خازن را با حالت Capacitance بررسی کنید.
اگر خازن عملکرد مناسبی ندارد و نیاز به تعویض دارد، می‌توانید خازن الکترولیت پایه پیچی را بر اساس ظرفیت، ولتاژ نامی و نوع پایه بررسی کنید و مدل مناسب مدار خود را انتخاب کنید.
جمع‌بندی
بررسی سلامت خازن می‌تواند بخش مهمی از فرایند عیب‌یابی مدارهای الکترونیکی باشد. تست خازن الکترولیت پایه پیچی با مولتی متر امکان بررسی اولیه عملکرد قطعه را فراهم می‌کند. شما می‌توانید با حالت مقاومت، رفتار خازن هنگام شارژ را بررسی کنید. همچنین در صورت وجود حالت Capacitance، مقدار ظرفیت خازن را با مقدار اسمی مقایسه کنید.
برای شروع تست، ابتدا برق مدار را قطع کنید و خازن را کاملاً تخلیه کنید. سپس ظاهر بدنه، پایه‌ها، ظرفیت و ولتاژ نامی را بررسی کنید. در حالت مقاومت، تغییر تدریجی مقدار نمایشگر معمولاً رفتار طبیعی شارژ خازن را نشان می‌دهد. مقاومت بسیار پایین یا بسیار بالا نیز می‌تواند نشانه خرابی داخلی باشد.
با وجود این، مولتی متر معمولی نمی‌تواند تمام مشکلات خازن را تشخیص دهد. پارامترهایی مانند ESR و نشتی جریان به تجهیزات تخصصی‌تری نیاز دارند. بنابراین برای تصمیم‌گیری دقیق، نتیجه چند تست را در کنار شرایط کاری خازن بررسی کنید.
اگر هدف شما خرید یا جایگزینی خازن پایه پیچی است، ظرفیت، ولتاژ، ابعاد و مشخصات فنی را هم‌زمان بررسی کنید. انتخاب قطعه مناسب می‌تواند عملکرد مدار را حفظ کند و از خرابی زودهنگام جلوگیری کند.
سؤالات متداول
در ادامه، به برخی از پرسش‌های رایج درباره «تست خازن الکترولیت پایه پیچی با مولتی متر؛ آموزش بررسی سلامت خازن» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.
آیا می‌توان خازن الکترولیت پایه پیچی را با مولتی‌متر تست کرد؟
بله، مولتی‌متر می‌تواند برای بررسی اولیه خازن استفاده شود. حالت مقاومت، رفتار شارژ و تخلیه را نشان می‌دهد و حالت Capacitance مقدار ظرفیت را اندازه‌گیری می‌کند.
قبل از تست خازن الکترولیت پایه پیچی با مولتی متر چه کاری باید انجام داد؟
ابتدا برق مدار را قطع کنید و خازن را کاملاً تخلیه کنید. برای نتیجه دقیق‌تر، خازن را از مدار خارج کنید تا قطعات موازی روی اندازه‌گیری اثر نگذارند.
مقاومت خازن سالم هنگام تست با مولتی‌متر چگونه تغییر می‌کند؟
خازن سالم معمولاً ابتدا مقاومت پایینی نشان می‌دهد و سپس با شارژشدن، مقدار مقاومت افزایش پیدا می‌کند. روند تغییر مقاومت اهمیت بیشتری از عدد اولیه دارد.
مقاومت ثابت و بسیار پایین در تست خازن چه معنایی دارد؟
این وضعیت می‌تواند احتمال اتصال کوتاه داخلی خازن را مطرح کند. برای اطمینان بیشتر، نتیجه را با تست ظرفیت و در صورت امکان اندازه‌گیری ESR بررسی کنید.
آیا اندازه‌گیری ظرفیت خازن برای تشخیص خرابی کافی است؟
خیر. ظرفیت مناسب به‌تنهایی سلامت کامل خازن را ثابت نمی‌کند. خازن ممکن است ظرفیت قابل‌قبولی داشته باشد اما ESR بالا یا نشتی جریان غیرعادی داشته باشد.
