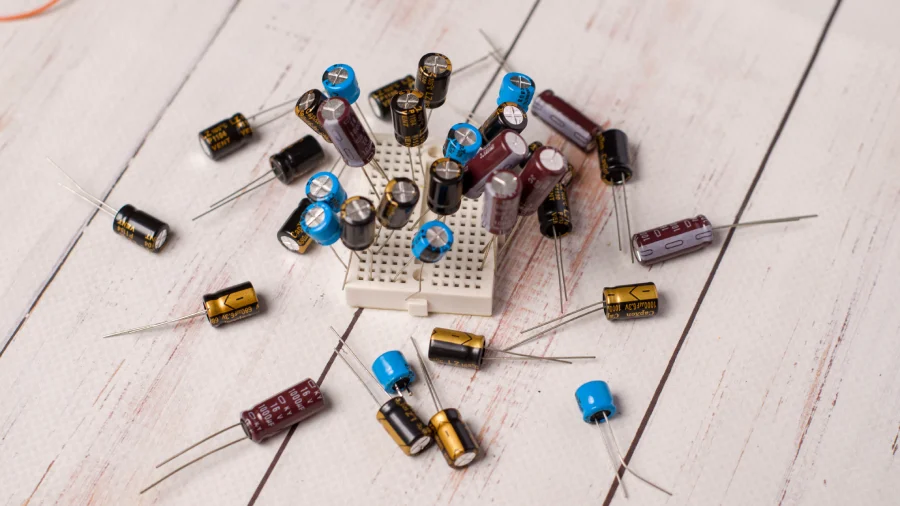

ظرفیت و ولتاژ خازن دو پارامتر اصلی در انتخاب خازن‌های الکترولیت پایه پیچی هستند و مستقیماً بر عملکرد مدار اثر می‌گذارند. انتخاب درست این دو مشخصه به مهندس کمک می‌کند خازن مناسب را برای شرایط کاری مدار انتخاب کند و پایداری سیستم را افزایش دهد. خازن‌های پایه پیچی معمولاً در مدارهای قدرت، منابع تغذیه، تجهیزات صنعتی و سامانه‌های الکتروموتوری کاربرد دارند. این کاربردها جریان‌های قابل توجه و شرایط کاری متفاوتی ایجاد می‌کنند. بنابراین انتخاب خازن فقط با بررسی ظرفیت اسمی انجام نمی‌شود و ولتاژ کاری، جریان ریپل، دما و طول عمر نیز اهمیت دارند.
در این مطلب آموزشی، ابتدا روش تعیین ظرفیت مناسب را بررسی می‌کنیم و سپس معیارهای انتخاب ولتاژ کاری را توضیح می‌دهیم. همچنین رابطه این دو پارامتر را در شرایط واقعی تحلیل می‌کنیم تا انتخاب خازن با نیاز مدار هماهنگ شود. هدف این مطلب، ارائه یک مسیر عملی برای انتخاب خازن الکترولیت پایه پیچی است. در ادامه، نکات مهمی را بررسی می‌کنیم که هنگام خرید یا طراحی مدار باید در نظر بگیرید. توجه به این معیارها از انتخاب قطعه نامتناسب جلوگیری می‌کند و احتمال افزایش دما، افت ظرفیت یا کاهش عمر خازن را پایین می‌آورد. به همین دلیل، شناخت ظرفیت و ولتاژ خازن برای کاربردهای صنعتی اهمیت زیادی دارد.
فهرست محتوای این مطلب:

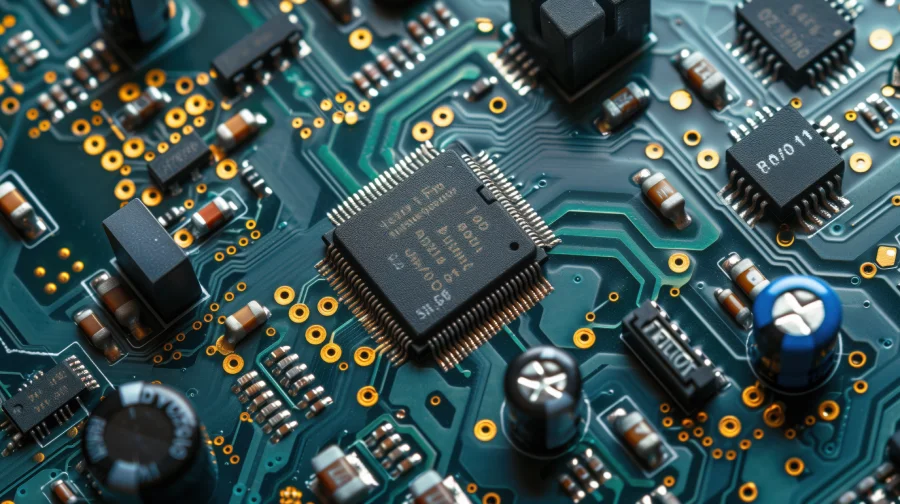

انتخاب ظرفیت مناسب خازن الکترولیت پایه پیچی
انتخاب ظرفیت مناسب خازن الکترولیت پایه پیچی باید بر اساس نیاز واقعی مدار انجام شود. ظرفیت خازن مقدار انرژی قابل ذخیره را تعیین می‌کند و روی ریپل ولتاژ، زمان پاسخ و رفتار بار اثر می‌گذارد. برای شروع، مهندس باید ولتاژ، جریان مصرفی، فرکانس کاری و نوع بار را مشخص کند. سپس ظرفیت مورد نیاز را با توجه به ساختار مدار محاسبه یا از مقدار پیشنهادی سازنده استفاده می‌کند.
در مدارهای تغذیه، افزایش ظرفیت معمولاً ریپل ولتاژ را کاهش می‌دهد. با این حال، انتخاب ظرفیت بسیار بالا همیشه نتیجه بهتری ایجاد نمی‌کند. ظرفیت بیش از نیاز می‌تواند جریان هجومی اولیه را افزایش دهد و فشار بیشتری به مدار یکسوساز و کلیدزنی وارد کند. بنابراین طراح باید بین کاهش ریپل و محدودیت جریان راه‌اندازی تعادل ایجاد کند.
در مدارهای DC، مقدار ظرفیت به جریان بار و میزان تغییرات مجاز ولتاژ وابستگی زیادی دارد. هرچه بار جریان بیشتری مصرف کند، خازن باید انرژی بیشتری در اختیار مدار قرار دهد. همچنین تغییرات سریع بار می‌تواند به ظرفیت بالاتری نیاز داشته باشد. در این شرایط، بررسی مشخصات فنی خازن و رفتار آن در فرکانس کاری اهمیت پیدا می‌کند.
خازن‌های الکترولیت پایه پیچی معمولاً ظرفیت‌های بالایی ارائه می‌دهند و برای مدارهای قدرت گزینه مناسبی هستند. هنگام انتخاب، مقدار ظرفیت اسمی را با مقدار مورد نیاز مدار مقایسه کنید. تلورانس خازن را نیز بررسی کنید، زیرا ظرفیت واقعی می‌تواند با مقدار درج‌شده روی بدنه تفاوت داشته باشد.
دمای محیط و دمای کاری نیز روی انتخاب ظرفیت اثر می‌گذارند. افزایش دما می‌تواند شرایط کاری خازن را تغییر دهد و عمر مفید آن را کاهش دهد. بنابراین انتخاب ظرفیت مناسب باید همراه با بررسی دمای کاری، جریان ریپل و عمر مورد انتظار انجام شود. این رویکرد انتخاب دقیق‌تر و عملکرد پایدارتر ایجاد می‌کند.

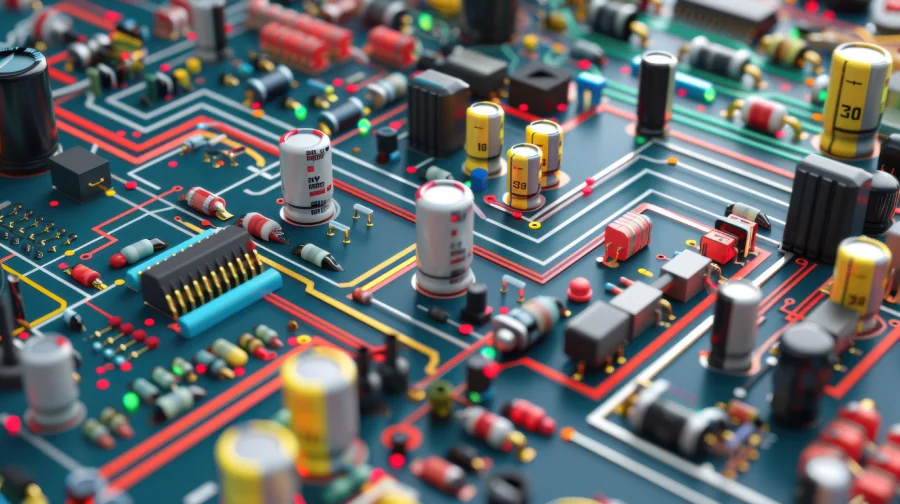

چگونه ظرفیت و ولتاژ خازن الکترولیت پایه پیچی را انتخاب کنیم؟
انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه پیچی باید هم‌زمان انجام شود، زیرا این دو پارامتر روی عملکرد مدار اثر مستقیم دارند. ظرفیت مناسب میزان انرژی ذخیره‌شده و مقدار ریپل ولتاژ را کنترل می‌کند. ولتاژ کاری نیز محدوده عملکرد ایمن خازن را مشخص می‌کند. بنابراین، انتخاب این دو مشخصه باید با توجه به شرایط واقعی مدار انجام شود.
برای انتخاب ظرفیت و ولتاژ، این معیارها را بررسی کنید:
- ولتاژ نامی مدار: بیشترین ولتاژ مدار و نوسانات احتمالی آن را مشخص کنید.
- ظرفیت موردنیاز: ظرفیت را بر اساس جریان بار، ریپل مجاز و تغییرات بار تعیین کنید.
- جریان ریپل: خازن باید جریان ریپل مدار را بدون افزایش دمای نامناسب تحمل کند.
- دمای کاری: دمای محیط و تجهیز را بررسی کنید، زیرا دمای بالا عمر خازن را کاهش می‌دهد.
- تلورانس ظرفیت: اختلاف احتمالی میان ظرفیت واقعی و مقدار اسمی را در نظر بگیرید.
- عمر نامی: عمر خازن را با مدت‌زمان کارکرد تجهیز و شرایط دمایی مقایسه کنید.
- فضای نصب: قطر، ارتفاع و فاصله پایه‌ها را با محل نصب تطبیق دهید.
در انتخاب ولتاژ کاری، نوسانات و افزایش لحظه‌ای ولتاژ را در نظر بگیرید و حاشیه اطمینان مناسبی انتخاب کنید. ولتاژ بسیار بالا نیز می‌تواند ابعاد و هزینه خازن را افزایش دهد.
در انتخاب ظرفیت، شرایط بار و ریپل مجاز را بررسی کنید. ظرفیت بالاتر ریپل را کاهش می‌دهد، اما جریان هجومی را افزایش می‌دهد؛ بنابراین ظرفیت باید با شرایط راه‌اندازی مدار هماهنگ باشد.
هنگام انتخاب قطعه، مشخصات فنی، ابعاد، نوع ترمینال و جریان ریپل را نیز بررسی کنید. اگر برای مدار خود به دنبال خازن مناسب هستید، مدل‌های خازن الکترولیت پایه پیچی کایتو را ببینید؛ مشخصات هر مدل را بررسی کنید و گزینه متناسب با نیازتان را انتخاب کنید. در نهایت، انتخاب دقیق این دو پارامتر، عملکرد پایدار و عمر مناسب خازن را به همراه دارد.
انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه پیچی
انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه پیچی زمانی انتخاب مناسبی محسوب می‌شود که طراح رابطه میان این دو پارامتر را در شرایط کاری بررسی کند. ظرفیت بیشتر انرژی ذخیره‌شده را افزایش می‌دهد، اما می‌تواند جریان هجومی را نیز بالا ببرد. از طرف دیگر، انتخاب ولتاژ کاری بالاتر حاشیه اطمینان بیشتری ایجاد می‌کند، اما ممکن است اندازه و قیمت خازن را افزایش دهد.
در منابع تغذیه، خازن پایه پیچی پس از یکسوسازی برای کاهش ریپل و تثبیت ولتاژ استفاده می‌شود. در این کاربرد، ظرفیت باید با جریان بار و فرکانس ریپل هماهنگ باشد. اگر ظرفیت کافی نباشد، ولتاژ خروجی افت بیشتری نشان می‌دهد و مدار ممکن است ناپایدار شود. اگر ظرفیت بیش از نیاز انتخاب شود، جریان شارژ اولیه افزایش پیدا می‌کند و قطعات ورودی فشار بیشتری تحمل می‌کنند.
ولتاژ کاری باید با بیشترین ولتاژ مدار هماهنگ شود. برای انتخاب مطمئن، ولتاژهای گذرا و نوسانات احتمالی شبکه را بررسی کنید. خازنی که با فاصله کمی از ولتاژ نامی کار کند، حاشیه اطمینان محدودی خواهد داشت. این شرایط می‌تواند تنش الکتریکی را افزایش دهد و عمر قطعه را کاهش دهد.
در خازن‌های الکترولیت، دما و جریان ریپل ارتباط مستقیمی با عمر کاری دارند. افزایش جریان ریپل، گرمای داخلی را بیشتر می‌کند و می‌تواند فرسایش الکترولیت را سرعت دهد. بنابراین ظرفیت و ولتاژ را نباید جدا از جریان ریپل و دمای کاری انتخاب کنید.
همچنین هنگام جایگزینی خازن قدیمی، فقط ظرفیت و ولتاژ را مقایسه نکنید. ابعاد فیزیکی، فاصله پایه‌ها، نوع ترمینال، جریان ریپل و عمر نامی را بررسی کنید. خازن جدید باید با مدار و محل نصب سازگاری داشته باشد.
اگر برای انتخاب ظرفیت خازن در مدارهای تغذیه و فیلتر به دنبال یک نمونه کاربردی هستید، خازن الکترولیت پایه پیچی ۱۰۰۰۰ میکروفاراد را به‌عنوان یکی از محصولات پرفروش بازار قطعات الکترونیکی بررسی کنید.
جمع‌بندی
انتخاب ظرفیت و ولتاژ خازن الکترولیت پایه پیچی باید با شرایط واقعی مدار هماهنگ باشد. ظرفیت مناسب به کاهش ریپل، تأمین انرژی لحظه‌ای و تثبیت ولتاژ کمک می‌کند. ولتاژ کاری مناسب نیز حاشیه اطمینان کافی در برابر نوسانات و ولتاژهای گذرا ایجاد می‌کند.
برای انتخاب ظرفیت، ابتدا جریان بار، مقدار ریپل مجاز و شرایط تغییر بار را بررسی کنید. ظرفیت بالاتر می‌تواند ریپل را کاهش دهد، اما جریان هجومی بیشتری ایجاد می‌کند. بنابراین ظرفیت خازن باید با نیاز مدار و توان بخش ورودی تناسب داشته باشد. تلورانس ظرفیت نیز مقدار واقعی خازن را تحت تأثیر قرار می‌دهد و باید در انتخاب نهایی لحاظ شود.
در انتخاب ولتاژ، بیشترین ولتاژ مدار و احتمال ایجاد ولتاژهای گذرا را در نظر بگیرید. خازن باید حاشیه اطمینان مناسبی نسبت به ولتاژ کاری مدار داشته باشد. با این حال، انتخاب ولتاژ بسیار بالاتر می‌تواند ابعاد و هزینه خازن را افزایش دهد.
جریان ریپل، دمای کاری و عمر نامی نیز انتخاب نهایی را تحت تأثیر قرار می‌دهند. جریان ریپل بالا گرمای داخلی خازن را افزایش می‌دهد و دمای زیاد می‌تواند عمر قطعه را کاهش دهد. بنابراین مشخصات دیتاشیت را با شرایط واقعی مدار مقایسه کنید.
در نهایت، ظرفیت و ولتاژ خازن تنها معیارهای انتخاب نیستند. ابعاد، نوع ترمینال، فاصله پایه‌ها، جریان ریپل، دمای کاری و عمر نامی نیز اهمیت دارند. یک خازن مناسب باید از نظر الکتریکی و مکانیکی با مدار سازگار باشد و در شرایط کاری موردنظر عملکرد پایدار ارائه دهد.
سؤالات متداول
در ادامه، به برخی از پرسش‌های رایج درباره «ظرفیت و ولتاژ خازن الکترولیت پایه پیچی؛ راهنمای انتخاب» پاسخ می‌دهیم تا اطلاعات کامل‌تری درباره این موضوع در اختیار شما قرار گیرد.
ظرفیت خازن الکترولیت پایه پیچی چه تأثیری بر عملکرد مدار دارد؟
این ظرفیت میزان انرژی ذخیره‌شده و مقدار ریپل ولتاژ را تحت تأثیر قرار می‌دهد. ظرفیت مناسب به تثبیت ولتاژ و عملکرد پایدار مدار کمک می‌کند.
ولتاژ کاری خازن را چگونه انتخاب کنیم؟
بیشترین ولتاژ مدار و نوسانات احتمالی را بررسی کنید و خازنی با ولتاژ کاری مناسب و حاشیه اطمینان کافی انتخاب کنید.
جریان ریپل چه تأثیری بر انتخاب خازن دارد؟
جریان ریپل باعث ایجاد گرمای داخلی در خازن می‌شود. خازن باید بتواند جریان ریپل مدار را بدون افزایش دمای نامناسب تحمل کند.
ظرفیت و ولتاژ خازن چه ارتباطی با یکدیگر دارند؟
ظرفیت میزان انرژی ذخیره‌شده را تعیین می‌کند و ولتاژ کاری محدوده عملکرد ایمن خازن را مشخص می‌کند. در نتیجه ظرفیت و ولتاژ خازن هرکدام نقش متفاوتی در عملکرد مدار دارند.
آیا دمای کاری روی عمر خازن الکترولیت پایه پیچی اثر می‌گذارد؟
بله. افزایش دمای کاری معمولاً فرسایش خازن را سرعت می‌دهد و می‌تواند عمر مفید آن را کاهش دهد.
ظرفیت و ولتاژ خازن را چگونه انتخاب کنیم؟
برای انتخاب ظرفیت و ولتاژ خازن، جریان بار، ریپل مجاز، بیشترین ولتاژ مدار، نوسانات احتمالی، دمای کاری و شرایط راه‌اندازی را بررسی کنید.
